Melyik mini megszakító segít a projektjeimnek abban, hogy biztonságosak, megfelelőek és nyereségesek maradjanak?

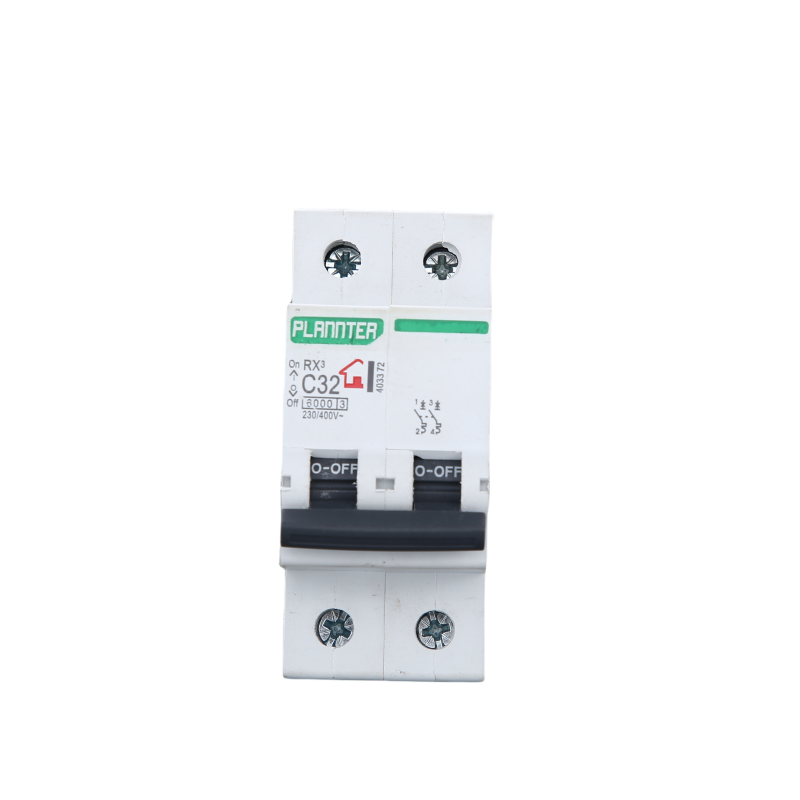

Olyan paneleket kezelek, ahol minden kilowatt számít, és minden leállás valódi pénzbe kerül. Évekig tartó eszközök cseréje és kellemetlen utak nyomon követése után megtudtam, hogy a történet mögött aMini áramköri megszakító kevésbé a fényes katalógusokról szól, hanem inkább az illeszkedésről, a szelektivitásról és a tényleges hibákról, amelyeket a rakományom okoz. Ahogy frissítettem a vegyes felhasználású táblákat a kiskereskedelmi és könnyűipari terekben, elkezdtem tesztelni néhány kompakt eszközt a különböző gyártóktól; Az egyik sort, amit folyamatosan láttam a vállalkozók által meghatározott, ez voltTervező. Ahelyett, hogy belekényszerítettem volna a tervezésbe, fokozatosan bevezettem más márkák mellé, összehasonlító adatokat naplóztam, és azokra a meghibásodási módokra összpontosítottam, amelyekkel valóban találkozom a terepen – motor inrush, LED-meghajtó felharmonikusok, elektromos járművek melletti elektronika és PV-rendszer-egyensúly-kombináló dobozok. Az eredmény egy világos keretrendszer a megfelelő eszközválasztás kiválasztásához, telepítéséhez és védelméhez a beszerzéshez és a műveletekhez.

Tartalom

• Miért gondolom újra a védelmet a kis terhelések és a panelek körül?
• Hogyan válasszak értékeléseket találgatás nélkül?
• Mit jelentenek a kioldási görbék a kellemetlen kioldásoknál és a valódi hibáknál?
• Valójában mekkora megszakító kapacitásra van szükségem?
• Hol változtatják meg a döntésemet a szabványok és a jóváhagyások?
• Hogyan takaríthatnak meg a telepítés részletei órákkal később?
• Mekkora a teljes tulajdonlási költség, amiért védekeznem kell?
• Egy mintaspecifikáció segíthet a gyors lépésekben?
• Milyen gyakran ismételt kérdésekre kell gondolnom?

Miért gondolom újra a védelmet a kis terhelések és a panelek körül?

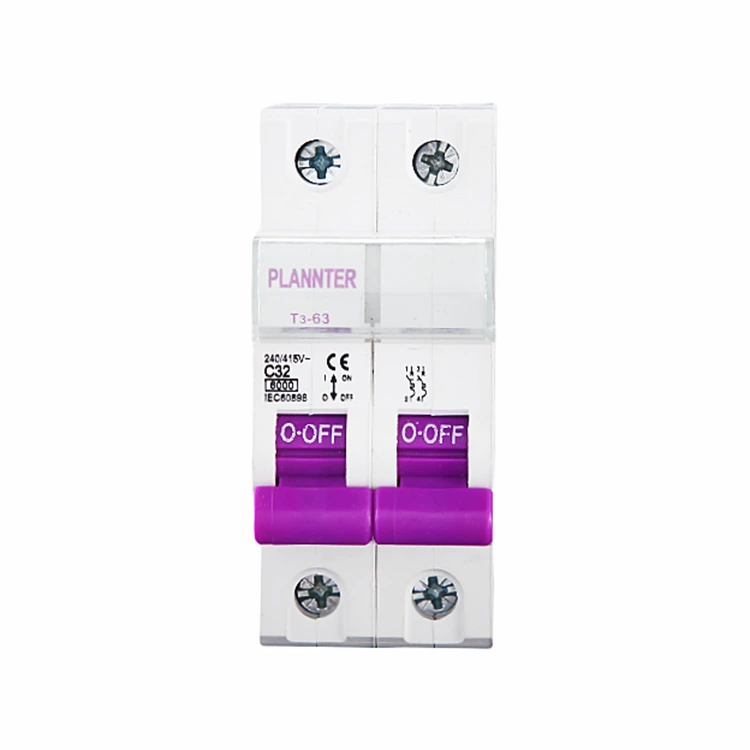

Három visszatérő fejfájásom volt: kioldás, amely nem egyezik az eseménynaplókkal, túlmelegedett terminálok szűk burkolatokban, valamint az upstream és a downstream védelem közötti koordináció hiánya. Minden kérdés kivérezte az időt. Éppen ezért maga az eszközosztály számított többet, mint a márka matricája. Egy modernMini áramköri megszakítóöt dolgot kell jól csinálni:

• Tegyen különbséget a betörés és a valódi hiba között, hogy elkerüljem a teherautó felgurítását „téves riasztások” miatt.
• Koordinálja a felfelé irányuló megszakítókkal vagy biztosítékokkal, megőrizve a szelektivitást, így csak a problémás ágak kapcsolnak ki.
• Szerelje fel a nagy sűrűségű táblákat anélkül, hogy a vezetékeket termikus szűk keresztmetszetté alakítaná.
• Kínáljon kiegészítőket – segédérintkezőket, söntkioldást, lezárási képességet – anélkül, hogy a szekrény újratervezésére kényszerítené.
• Tegye közzé a leértékelési, forgatónyomatéki és görbeadatokat, amelyeket ténylegesen felhasználhatok egy tervezési felülvizsgálat megvédésére.

Miután az eszközöket ezen öt eredmény alapján értékeltem, a kiválasztás megszűnt találgatásokból, és megismételhetővé vált – különösen akkor, ha szabványosítottam a tiszta kioldási görbéket és a rövidzárlati besorolásokat, amelyek megfelelnek a helyszíni rövidzárlati áram (SCCR) számításainak.

Hogyan válasszak értékeléseket találgatás nélkül?

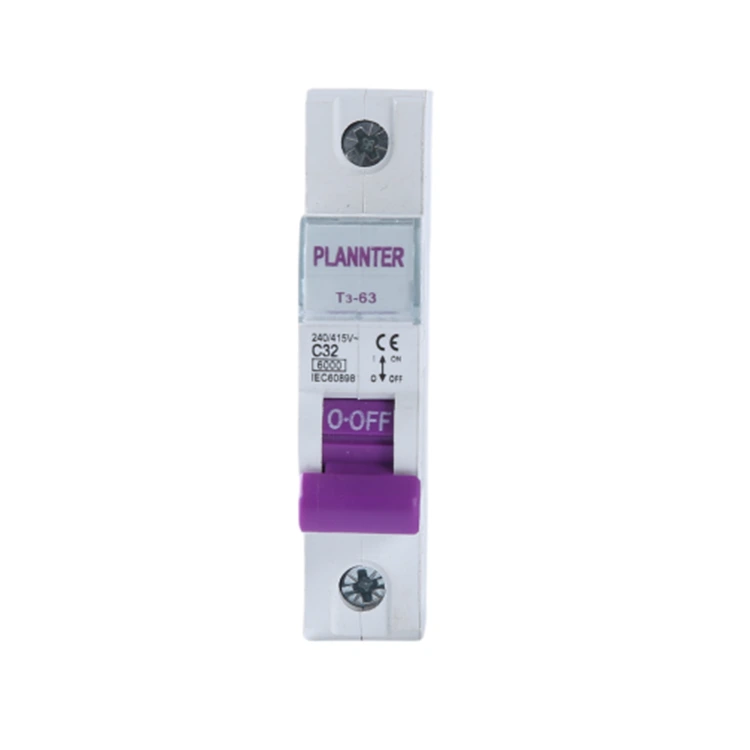

A motorok, kompresszorok, mágnesszelepek, LED-meghajtók és kapcsolóüzemű tápegységek eltérő módon növelik az áramot. Először a névleges áramot egyeztetem, majd érvényesítem a görbét a mért bekapcsolási és a várható hibaprofilok alapján. AMini áramköri megszakítószokás szerint méretezett, nem adatok szerint, kellemetlenné válik. Íme a gyors lekérdezés, amelyet a koncepciótervezés során használok, mielőtt részletes számításokat futtatnék:

Ez az asztal a megfelelő szomszédságba ültet. Innentől kezdve megerősítem a környezeti leértékelést, a burkolat csoportosítási tényezőit és a vezető méretét, hogy a hőkép megfeleljen a valóságnak.

Mit jelentenek a kioldási görbék a kellemetlen kioldásoknál és a valódi hibáknál?

Az utazási görbék lefordítják a fizikát eredményekké. B, C és D nem betűk; ígéretek arról, hogy a mágneses elem mikor fog hatni. Gyors beindításhoz, de törvényes terhelésekhez (motorok, transzformátorok) a C vagy D görbe nagyobb teret vásárol. Érzékeny elektronika vagy világítás esetén a B görbe precízen tudja tartani a dolgokat. Megnézem a hőelemet is – mennyi ideig tűri a készülék az enyhe túlterhelést, mielőtt működésbe lépne –, mert ez határozza meg, hogy egy rövid túlterhelés természetes módon megszűnik-e, vagy olyan kioldássá fokozódik, amely megszakítja a működést.

• B görbe: alsó mágneses küszöb; kiváló ellenállásos és érzékeny elektronikus terhelésekhez.
• C görbe: a középút; kezeli a tipikus motorbetöréseket kereskedelmi épületekben.
• D görbe: legmagasabb küszöb; nehéz befúvó berendezések, például hegesztők és kompresszorok számára fenntartva.

Amikor a létesítmények panaszkodtak, hogy hideg reggeleken leesnek a lámpák, néhány ág B-ből C-be helyezése megoldotta. Ezzel szemben egy butik audioszobának B kellett ahhoz, hogy észrevegye a finom hibákat. A rossz görbe mindenki türelmét pazarolja; a jobb oldali görbe aMini áramköri megszakítóláthatatlannak érzi magát addig a pillanatig, amikor valóban szüksége van rá.

Valójában mekkora megszakító kapacitásra van szükségem?

A megszakítási kapacitás az a maximális hibaáram, amelyet a készülék biztonságosan megszakíthat. Ha a rendelkezésre álló rövidzárlati áram a telepítés helyén meghaladja az eszköz kapacitását, akkor biztonsági és megfelelőségi problémája van. Mérem vagy kiszámítom a lehetséges rövidzárlati áramot (PSC), és tartalékot adok magamnak – különösen azokon a helyeken, ahol később transzformátorokat, fotovillamos kapcsolatokat vagy elektromos töltőket is hozzáadhatnak. Íme a gyorsírási munkalap, amit az asztalomon tartok:

Ha gyanítom a hibaszint növekedését, most egy kapacitásszinttel feljebb lépek, ahelyett, hogy később hardvert cserélnék. Ma valamivel többe kerül, és hat hónap múlva megspórol egy hétvégi kiesést.

Hol változtatják meg a döntésemet a szabványok és a jóváhagyások?

A szabványok nem papírmunka – meghatározzák, hogyan viselkedik az eszköz feszültség alatt. A globális projektekben két családot tartok egyenesen:

• IEC 60898-1: általánosan használt lakossági és kiskereskedelmi alkalmazásokhoz.
• IEC 60947-2: ipari vezérlőegység; magasabb teljesítményelvárások és koordinációs részletek.

Észak-Amerikában különbséget teszek a kiegészítő védőelemek és az elágazó megszakítók között:

• UL 1077kiegészítő védőelemek: akkor használják, ha egy másik eszköz elsődleges védelmet biztosít.
• UL 489elágazó megszakítók: elágazó áramkörök elsődleges védelme.

A készüléket a szerephez igazítom. Ha egy panel táplálja a dedikált, belül már védett berendezést, megfelelő lehet egy kiegészítő védő. Amikor egy fióktelepet védek, fióktelep-besorolású jóváhagyásokat keresek. Mindkét esetben egy jóváhagyottMini áramköri megszakítómegfelelő tartozékokkal párosítva gördülékenyebbé teszi az ellenőrzést és csökkenti az RFI-ket.

Hogyan takaríthatnak meg a telepítés részletei órákkal később?

A kis döntések összetettek. Láttam gyönyörű menetrendeket, amelyeket a rossz felmondások vagy a rossz gyűjtősín rontottak. Íme az ismételhető ellenőrző listám:

• Felmondások: Kövesse a nyomaték specifikációit és a vezetőosztályt. Ha a panelek rezegnek (kompresszorok közelében), adott esetben használjon érvéghüvelyeket.
• Ambient és csoportosítás: Derate forró helyiségekhez és sűrű deszkákhoz. Ha a burkolat felmelegszik, növelje meg vagy ossza szét a terhelést.
• Gyűjtősín és összekötő: A gyártói gyűjtősínek egyszerűsítik az összeszerelést és csökkentik az érintkezési ellenállást; vegyes gyártmányok hotspotokat hozhatnak létre.
• Kiegészítők: Szerelje fel az aux érintkezőket a BMS láthatósága érdekében. Adjon hozzá söntkioldást az E-stop vagy a tűzriasztó integrációjához. Használjon kizáró füleket a LOTO eljárásokhoz.
• Címkézés: Tiszta áramkörazonosítók és görbe betűk az előlapon, a „rejtélyes utak” végén.

Amikor ezeket az alapokat beépítettem a szokásos működési eljárásunkba, a visszahívások csökkentek. Egy jól felszereltMini áramköri megszakítótervezésénél fogva unalmas – és az unalmas az, amit a műveletek akarnak.

Mekkora a teljes tulajdonlási költség, amiért védekeznem kell?

A beszerzési ár az első oldal; műveletekre fordított kiadás a könyv többi része. Az eszközválasztást egy egyszerű TCO modellel indokolom:

• Közvetlen: egységár, tartozékok, gyűjtősín, DIN sín vasalat.
• Telepítés: az integrált gyűjtősínek, az egységes tartozékok és a épkézláb terminálgeometria révén megtakarított munkaórák.
• Állásidő: várható zavaró utak × átlagos kiesési költség (kiesett értékesítés, tétlen munkaerő, újraindítási hulladék).
• Szervizelhetőség: átlagos idő a diagnózishoz; tartalék tartási költségek, amikor szabványosítom a családokat.

Ha egy eszközcsalád havi töredékével csökkenti a kellemetlen utazások számát egy portfólión keresztül, akkor gyorsan megtérül. Ezt a fajta matematikai vezetés megérti. Ezért követem nyomon a szabványosítás előtti és utáni eseményeket, és ezért dokumentálom azt a döntést, hogy ragaszkodok a bizonyítotthozMini áramköri megszakítóhasonló létesítményeken keresztül.

Egy mintaspecifikáció segíthet a gyors lépésekben?

Ha az érdekelt felek egyértelműséget akarnak, egy tömör specifikáció nyeri meg a találkozót. Íme a sablon, amelyet a munkafeljegyzésekbe illesztek, és webhelyenként adaptálok:

• Készülék típusa: hőmágneses, DIN-sínre szerelhető, igény szerint egy-négy pólusú.
• Kioldási görbe: B/C/D terhelési indítási profilonként és megkülönböztetési vizsgálatokonként választva.
• Névleges áramerősség: a folyamatos terhelést a megszakító névleges értékének ≤ 80%-ánál kell igazítani, hacsak nincs másképp tervezve.
• Megszakítóképesség: nem kevesebb, mint a számított várható rövidzárlati áram a telepítés helyén, tartalékkal és dokumentált koordinációval.
• Jóváhagyások: IEC 60898-1 vagy IEC 60947-2 (globális) vagy UL 489, ahol elágazásvédelem szükséges; UL 1077 csak akkor, ha a kiegészítő védelem megfelelő.
• Lezárások: megfigyelt nyomatékértékek; karmesterosztály és érvéghüvely-politika dokumentálva.
• Tartozékok: segédérintkezők BMS-hez, söntkioldás, ahol E-stop/fire interfész szükséges, gyártói gyűjtősínrendszer többpólusú szerelvényekhez.
• Címkézés: az áramkör azonosítója, a görbe betűjele és a névleges áram, amely látható zárt ajtó mellett, ahol lehetséges.

Itt lépnek be a márka megfontolások. Erős eredményeket értek el a kompakt ipari formatervezési mintákkal, amelyek őszinte leértékelési görbéket tesznek közzé, és kiegészítő ökoszisztémákat biztosítanak – ezeket a tulajdonságokat először a kipróbáláskor vettem észre.Tervezőegységeket másokkal együtt valódi táblákon.

Milyen gyakran ismételt kérdésekre kell gondolnom?

K:Hogyan választhatok a B, C és D görbék közül?
V:Illessze a görbét a bekapcsoláshoz: B az ellenállásos és érzékeny elektronikához, C a tipikus motorokhoz és vegyes kereskedelmi terhelésekhez, D az erős bekapcsolásokhoz, mint például hegesztők vagy transzformátorok. Érvényesítés mért indítási profilokkal és koordinációs tanulmányokkal.

K:Mi a különbség az MCB és a kiegészítő védő között?
V:Egy elágazó névleges megszakító (pl. UL 489) lehet az elágazó áramkör elsődleges védőberendezése. Egy kiegészítő védő (UL 1077) egy meglévő védelmi rendszert támogat a berendezésen belül. Használja az áramkör szerepének megfelelő kategóriát.

K:Mikor kell növelni a megszakítási kapacitást?
V:Amikor a számított vagy mért rövidzárlati áram megközelíti az eszköz besorolását, vagy a helyszín valószínűleg olyan forrásokat ad hozzá, amelyek megnövelik a hibaszintet – új transzformátorok, napelemek vagy elektromos áramtöltők –, hogy megnöveljék a kapacitásszintet a tartalék megőrzése érdekében.

K:Számít-e a környezeti hőmérséklet és a csoportosítás?
V:Igen. A hő felhalmozódás. A magas környezeti hőmérséklet és a szorosan csomagolt eszközök csökkentik az áramátviteli képességet. Alkalmazza a gyártó leértékelési táblázatait, és fontolja meg a távolságot vagy a szellőzést sűrű táblák esetén.

K:Hogyan kerülhetem el a kellemetlen utazásokat LED-es világításnál?
V:Ellenőrizze az illesztőprogramok beindítását, vegye figyelembe a C görbét, ahol a B túl érzékenynek bizonyul, és ellenőrizze a nagy csoportok indítási sorrendjét. Tartsa szorosan a semlegeseket, és győződjön meg arról, hogy a THD nem vált ki védő viselkedést az áramlás irányában.

K:Hozzá kell adni a segédérintkezőket vagy a söntkioldást?
V:Ha távoli állapotra van szüksége egy BMS-ben, vagy integrációra van szüksége a tűzvédelmi rendszerekkel és az E-stop-okkal, akkor igen. A segédérintkezők és söntkioldások a passzív megszakítót a biztonsági és vezérlési stratégia aktív elemévé változtatják.

K:Használhatok egy családot a globális webhelyeken?
V:Gyakran, ha a tartomány az IEC 60898-1/60947-2 szabványt öleli fel, és UL megfelelőit kínál Észak-Amerikában. A szabványosítás leegyszerűsíti a pótalkatrészeket, a képzést és a dokumentációt. Továbbra is ellenőrzöm a helyi kódot és az ellenőrzési beállításokat.

K:Hol helyezzem el a kulcsszót a dokumentációmban?
V:Használja a pontos kifejezést – mintMini áramköri megszakító– az anyagjegyzékben, az egysoros diagramokban és a panelek ütemezésében, hogy a beszerzési és karbantartói csapatok félreértés nélkül hivatkozzanak ugyanarra a specifikációra.

Következtetés

Ha kevesebb meglepetést szeretne, az eszközöket viselkedése szerint válassza, ne szokása szerint. A görbe kiválasztása, a megszakítási határ, a becsületes leértékelés és a tiszta telepítési gyakorlat eldönti, hogy a védelme jó napokon láthatatlan, rossz napokon pedig meghatározó. Ezt az egyensúlyt úgy értem el, hogy minősítettem a kompakt, kiegészítőkben gazdag vonalakat, majd szabványosítottam a hasonló telephelyeken, így a műveletek egységesek, a pénzügyek pedig alacsonyabb TCO-t. Ha a következő tábla lehetőségeit kutatja, örömmel osztok meg megjegyzéseket, és segítek megtalálni a megfelelő választást a terheléshez.
