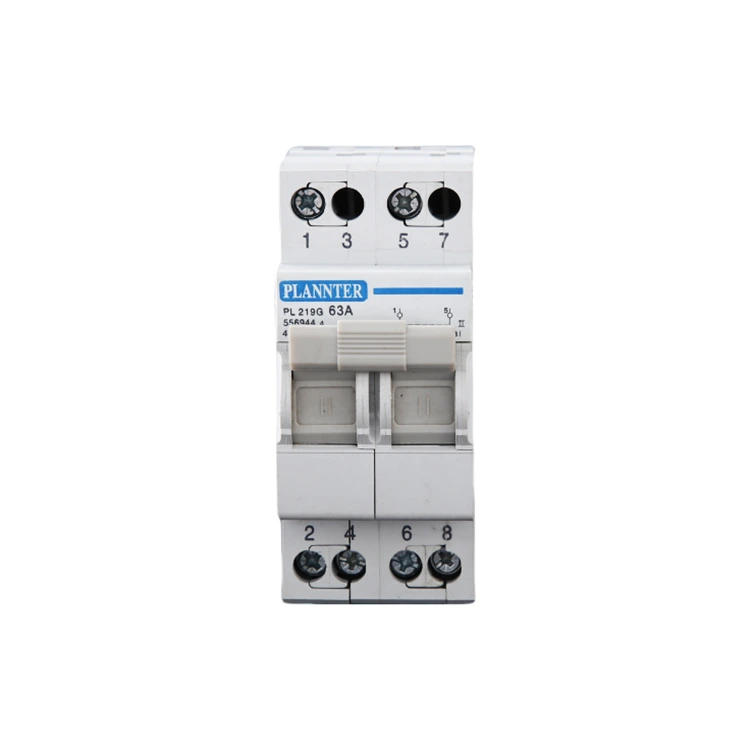

A név kézi váltókapcsolót sugall. Ellentétbenautomatikus kapcsolók, mechanikus karral működik, és a terhelést az elsődleges vagy tartalék áramforráshoz is csatlakoztatja. A Plannter automatikus és kézi váltókapcsolókat is kínál. A kézi változat megfizethetőbb, és olyan alkalmazásokhoz választható, amelyek nem igényelnek azonnali választ.
Hogyan működik a kézi váltókapcsoló?
A kézi váltókapcsoló egyfajta kisfeszültségű kapcsolókészülék. Belső szerkezete jellemzően több érintkező összeállításából áll; egy fogantyú elforgatásával egy központi tengelyt működtetünk, ezáltal a mozgó érintkezőket az állóérintkezőkkel összekapcsoljuk vagy leválasztjuk.
Működési mód: tisztán fizikai és kézi. Nem tartalmaz motorokat, vezérlőket vagy automatikus érzékelő áramköröket.
Core Logic: Egypólusú kétpólusú (SPDT) vagy kétpólusú kettős dobású (DPDT) konfigurációt alkalmaz, amely biztosítja, hogy a kapcsolási folyamat során a két áramforrás soha ne legyen egyidejűleg csatlakoztatva, így elkerülhető a rövidzárlat.
Miért szükségesek még mindig a kézi váltókapcsolók az automatizálás korában?
1. Rendkívüli megbízhatóság
Mivel nem tartalmaznak elektronikus alkatrészeket, a kézi váltókapcsolók immunisak a vezérlőkártya kiégése vagy az indukált feszültség interferenciája által okozott meghibásodásokkal szemben. Még rendkívül zord körülmények között is képesek megbízhatóan működni.
2. Költséghatékonyság
Az automata váltókapcsolókhoz képest az ebbe a sorozatba tartozó termékek jellemzően csak egyharmad-fele annyiba kerülnek, mint az automata társaik. Korlátozott költségvetésű projekteknél – vagy olyanoknál, ahol nagyon ritkán fordul elő áramkimaradás – kiemelkedő ár-érték arányt kínálnak.
3. Biztonság
Fizikai mechanikus reteszelő mechanizmusuknak köszönhetően a kézi kapcsolók 100%-os garanciát nyújtanak arra, hogy a fő tápegység és a tartalék tápegység soha nem lesz egyszerre csatlakoztatva.
4. A gyakori, szükségtelen váltás megelőzése
Olyan helyzetekben, amikor az elektromos hálózat nagyon instabil – például amikor gyakran fordulnak elő pillanatnyi, csak a másodperc töredékéig tartó kimaradások – az automatikus átviteli kapcsoló (ATS) szabálytalanul ide-oda kapcsolhat.
Kézi kapcsoló esetén azonban a döntés az emberi kezelőn múlik: egyszerűen meg kell várni, amíg az elektromos hálózat teljesen stabilizálódik, mielőtt a terhelést visszakapcsolná a fő táplálásra.
Főbb jellemzők
A kézi váltókapcsoló háza erősen lángálló PA66 műanyagból készült, ez az anyag tartós tartósságot és nagyobb biztonságot nyújt. Egy egyszerű kart használ a gyors váltáshoz, világos jelzőkkel az aktuális pozíció azonosítására. Mindezek a tervezési pontok lehetővé teszik a kényelmes működést.
A kompakt kialakítás lehetővé teszi, hogy különféle elosztó panelekbe és szekrényekbe beépíthető, így nem kell nagy helyet készíteni számára. Rendkívül jól alkalmazkodik a működési környezetekhez, normál üzemben -5°C és +40°C közötti hőmérsékleten.
Használati óvintézkedések
Kézi váltókapcsoló felszerelésekor forduljon szakképzett villanyszerelőhöz. Ügyeljen arra, hogy ellenőrizze a helyi elektromos előírásokat és biztonsági szabványokat. Bármilyen telepítési hiba rövidzárlatot vagy akár áramütést is okozhat. Ha a telepítés befejeződött és a normál működés lehetséges,PUGAO (Plannter Electric)nem javasolja a terhelés alatti kapcsolást. Ez ívképződést, érintéskárosodást és egyéb biztonsági veszélyeket okozhat, ezért a kapcsoló működtetése előtt kapcsolja ki a terhelést.
A későbbi használat során rendszeresen ellenőrizze szemrevételezéssel a kapcsolót, hogy nem sérült-e, tesztelje a kapcsolómechanizmust, és tisztítsa meg az érintkezőket, hogy biztosan biztonságosak legyenek.
Milyen forgatókönyvek esetén javasoljuk a kézi váltókapcsoló használatát?
1. Otthoni vészhelyzeti generátor csatlakoztatása
Ez a kézi váltókapcsolók elsődleges alkalmazási forgatókönyve, különösen olyan háztartásokban, ahol ritkán fordul elő áramkimaradás.
Alkalmazási mód: Az otthon fő szervizbejáratához (főmegszakító) telepítve; az egyik terminál a közüzemi hálózathoz, míg a másik egy kültéri hordozható generátorhoz csatlakozik.
Miért válassza a kézikönyvet?
Biztonság: A kapcsoló kézi átkapcsolása középső "ki" (semleges) helyzetbe kézzelfogható fizikai lekapcsolást eredményez. Ez megakadályozza, hogy a generátor visszatáplálja az áramot a közüzemi hálózatba, ezáltal megvédi azokat a közüzemi dolgozókat, akik esetleg javításokat végeznek a villamos vezetékeken.
Ellenőrzési folyamat: Áramkimaradást követően a felhasználóknak általában be kell indítaniuk a generátort, és hagyniuk kell stabilizálódni, mielőtt manuálisan átkapcsolnának. Ez a szándékos, kézi folyamat nagyobb feszültségstabilitást biztosít az automatikus kapcsolórendszerekhez képest.
2. Mezőgazdasági és távoli szivattyútelepek
A gazdaságokban, a gyümölcsösökben vagy az öntözőszivattyú-állomásokon a közműhálózat minősége gyakran nem egyenletes, és a működési környezet zord lehet.
Alkalmazási mód: A közüzemi hálózati energia és a dízelgenerátor közötti váltáshoz.
Miért válassza a kézikönyvet?
Zavartűrés: A vidéki elektromos hálózatok gyakran tapasztalnak súlyos túlfeszültségeket vagy villámlás okozta tranzienseket. Az automata kapcsolókban található elektronikus vezérlőkártyák ilyen körülmények között kiéghetnek, míg a tisztán mechanikus kézi kapcsolók gyakorlatilag immunisak az elektronikus interferencia minden formájával szemben.
Könnyű karbantartás: Meghibásodás esetén a probléma vizuálisan diagnosztizálható. Az egyszerű mechanikai ellenőrzés lehetővé teszi a kapcsoló állapotának azonnali ellenőrzését, így nincs szükség összetett értékesítés utáni műszaki támogatásra vagy javításra.
3. Elszigetelés az ipari berendezések karbantartásához
A gyári műhelyekben és ipari létesítményekben kézi váltókapcsolóink gyakran kritikus karbantartási leválasztó kapcsolóként szolgálnak.
Alkalmazási mód: A nagyméretű gépek vagy berendezések fő tápvezetékéhez kell elhelyezni.
Miért válassza a kézikönyvet?
Központi lekapcsolási helyzet (I-0-II): A karbantartó személyzet a kapcsolót középső "0" (ki) állásba állíthatja, és lakattal rögzítheti. Ez biztosítja, hogy a karbantartási műveletek során egyik áramforrást sem lehessen véletlenül visszakapcsolni, ezzel garantálva a személyzet biztonságát.
Többforrású váltás: VFD (Variable Frequency Drive) forrás és közvetlen segédfrekvenciás forrás közötti manuális váltáshoz. Ha a VFD meghibásodik, a kapcsoló lehetővé teszi a manuális visszatérést a normál közmű-frekvencia üzemmódba, biztosítva a megszakítás nélküli termelést.
4. Kettős áramforrás váltás kereskedelmi komplexumokhoz
Kisebb klinikákon, laboratóriumokban vagy kisboltokban a létesítmények gyakran kettős tápellátást használnak, amelyet két különálló hálózati transzformátor szolgáltat.
Alkalmazási mód: Átváltó eszközként szolgál a két független hálózati áramforrás közötti váltáshoz.
Miért válassza a kézikönyvet?
Költségszabályozás: A kézi kapcsoló rendkívül költséghatékony megoldást kínál a kettős teljesítményű kapcsolási követelményekhez.
Döntéshozatali rugalmasság: Ha a fő elektromos hálózatban gyakori feszültségingadozások tapasztalhatók, egy automatikus kapcsoló folyamatosan előre-hátra kapcsol, ami károsíthatja a csatlakoztatott berendezéseket; A kézi vezérlés lehetővé teszi a felhasználó számára, hogy pontosan eldöntse, mikor váltson át a tartalék áramkörre, elkerülve ezzel az instabil feszültség időszakait.
