40A 63A feletti és alatti védő

A Pugao 40A 63A feletti és alatti védőegy speciális elektromos biztonsági berendezés, amelyet arra terveztek, hogy megvédje az áramköröket és a csatlakoztatott készülékeket a feszültség instabilitásától. A szabványos 220 VAC/230 VAC rendszerekhez (50/60 Hz) tervezett sínre szerelt egység folyamatosan figyeli a hálózati feszültséget.

Automatikusan leválasztja a tápfeszültséget, ha a feszültségszintek meghaladják a biztonságos küszöbértéket (túlfeszültség) vagy túl alacsonyra csökkennek (alacsony feszültség), így megakadályozza a motorok, áramköri lapok és vezetékek károsodását. Robusztus kialakításának köszönhetően -20°C és +55°C közötti hőmérsékleten is használható, megbízható teljesítményt biztosít sokféle környezetben.

Működési elv

A 40A 63A Over and Under Protector működési elve tulajdonképpen a feszültségadatok figyelése. Ez magában foglalja például az érzékelők, vezérlőegységek, relék és egyéb feltételek észlelését és felügyeletét.

Érzékelő: A feszültségszint valós időben nyomon követhető. Ha a feszültség meghaladja vagy az alá esik az előre beállított küszöbértéket, az érzékelő jelet küld a vezérlőegységnek, és felszólít a folyamat működtetésére.

Vezérlőegység: képes fogadni az érzékelő jeleit, és megállapítja, hogy a feszültség nem normális-e. Ha a feszültséget túl magasnak vagy túl alacsonynak ismeri fel, a vezérlőegység védelmi intézkedéseket aktivál.

Relé: A vezérlőegység parancsára a relé gyorsan kinyitja az áramkört, hogy megvédje a berendezést a sérülésektől és megakadályozza a tüzet.

Berendezésvédelem

Az érzékeny gépeknek stabil teljesítményre van szükségük a megfelelő működéshez. A40A 63A feletti és alatti védőszéles körben használják a következők védelmére:

• Orvosi felszerelés:Biztosítani kell, hogy a kritikus diagnosztikai eszközöket ne sértsék meg az áramcsúcsok.
• Hangszerelés:Az állandó feszültségre támaszkodó vezérlőrendszerek és érzékelők pontosságának fenntartása.

Ipari/kereskedelmi terhelések

A nehezebb alkalmazásokhoz a készülék nagy névleges áramerősséget kínál a jelentős elektromos terhelések kezelésére:

• 40A besorolás:Alkalmas szabványos kereskedelmi világítási áramkörökhöz és kisebb irodai berendezésekhez.
• 63A besorolás:Ideális ipari elosztótáblákhoz, nagy teljesítményű motorokhoz és fő tápegységekhez, ahol nagyobb áramerősségre van szükség.

Védelem típusa és mechanizmusa

A40A 63A feletti és alatti védőérzékelőket és reléket magában foglaló intelligens vezérlőrendszert használ az energiabiztonság kezelésére:

• Túlfeszültség elleni védelem:Érzékeli a hirtelen feszültségnövekedést (pl. a nulla vezeték leválasztását), és megszakítja az áramellátást, hogy megakadályozza a tűzveszélyt és a szigetelés elöregedését.
• Feszültségcsökkenés elleni védelem:Azonosítja a feszültségesést, amely a motorok túlmelegedését és leállását okozhatja, és leválasztja a terhelést a kiégés elkerülése érdekében.
• Automatikus helyreállítás:Amint a feszültség visszatér egy stabil tartományba, az egység automatikusan újra tudja zárni az áramkört, csökkentve a kézi beavatkozás szükségességét és biztosítva a folyamatos működést.

Előnyök

Valós idejű feszültségfigyelés és gyors lekapcsolás: A 40A 63A túl- és túlfeszültségvédő minden nap folyamatosan figyeli a hálózati feszültséget, ha a feszültséget a beállított küszöbértéken túllépve észleli, például túlfeszültséget vagy alulfeszültséget, a védő megszakítja az áramellátást, elkerülve, hogy az elektromos készülékek magas vagy alacsony feszültség miatt tartósan károsodjanak.

Az elektromos készülékek élettartamának meghosszabbítása: Ha hosszú távon stabil feszültségű környezet, az csökkenti az elektronikus alkatrészeket a károsodás és az öregedés okozta feszültséglökések miatt, stabilizálja az áramellátást és csökkenti az ingadozásokat, meghosszabbítja a berendezés teljes élettartamát.

Védje a berendezéseket: például számítógépek, orvosi berendezések, műszerek és vezérlőrendszerek nagy feszültségpontosságot igényelnek. Ha abnormális feszültséget észlel, az megszakítja a tápellátást, hogy elkerülje a berendezés adatvesztését.

Magas biztonsági és védelmi teljesítmény: ha a feszültség hirtelen emelkedése vezeték túlmelegedéséhez, rövidzárlathoz vagy tüzet okozhat, a 40A 63A túl- és alulvédő védő a túlfeszültség pillanatában időben megszakítja az áramellátást, csökkenti az elektromos tüzek kockázatát és javítja az elektromos áram biztonságát.

GYIK

Hogyan állíthatom be a feszültséghatárokat?

Az egység állítható beállításokkal rendelkezik, amelyek lehetővé teszik a túlfeszültség és az alacsony feszültség küszöbértékeinek kalibrálását a csatlakoztatott készülékek speciális követelményeinek megfelelően.

Mi az "automatikus helyreállítás" funkció?

Miután a hiba megszűnt, és a feszültség visszatért a biztonságos tartományba, a 40A 63A over and Under Protector automatikusan visszaállítja az áramellátást, csökkentve a kézi alaphelyzetbe állítások szükségességét és biztosítva a folytonosságot.

Mi a különbség a 40A és a 63A között?

Ez a névleges áramkapacitásra vonatkozik. A 63A-es modell nagyobb elektromos terhelést (több készüléket) képes kezelni, mint a 40A-es modell. Válasszon a teljes csatlakoztatott terhelés alapján.

Ez véd a villámlökések ellen?

Ezt a készüléket túl- és túlfeszültség elleni védelemre tervezték. A közvetlen villámcsapás elleni átfogó védelem érdekében javasoljuk, hogy ezt a védőt egy dedikált túlfeszültségvédő eszközzel (SPD) együtt használja.

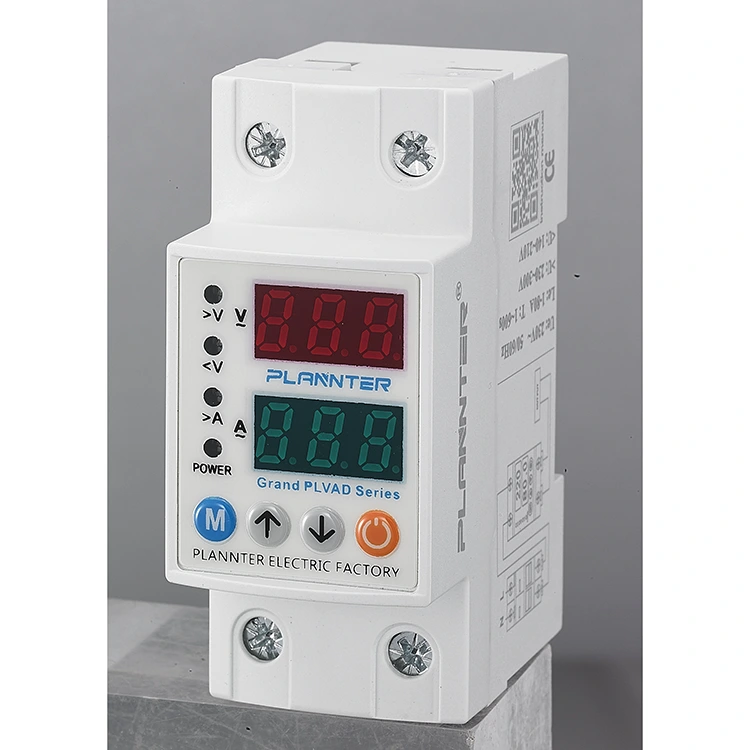

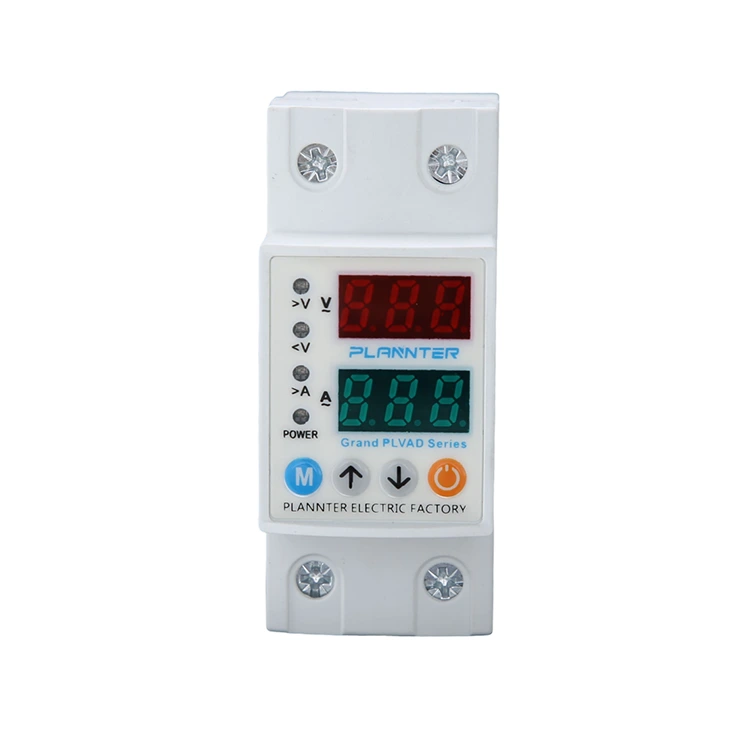

Kijelző és gombok

1 - SET gomb: Ezzel a gombbal mentheti el a túláramértékek beállítása/módosítása, valamint a magas/alacsony feszültség beállítási értékei és a hiba.

várakozási idő.

2 - FEL gomb: Növelje a kívánt értéket.

3 - Le gomb: Csökkentse a kívánt értéket.

4 - Kézi be-/kikapcsoló gomb: Az eszköz kimenetének manuális be- és kikapcsolására szolgál. Ha a kimenet ki van kapcsolva, a képernyőn az „OFF” felirat jelenik meg, és az eszköz nem tudja végrehajtani az automatikus visszaállítást. Nyomja meg újra a gombot a készülék újraaktiválásához és a normál működés folytatásához (feltéve, hogy nincs meglévő hiba).

5 - Aktuális kijelző

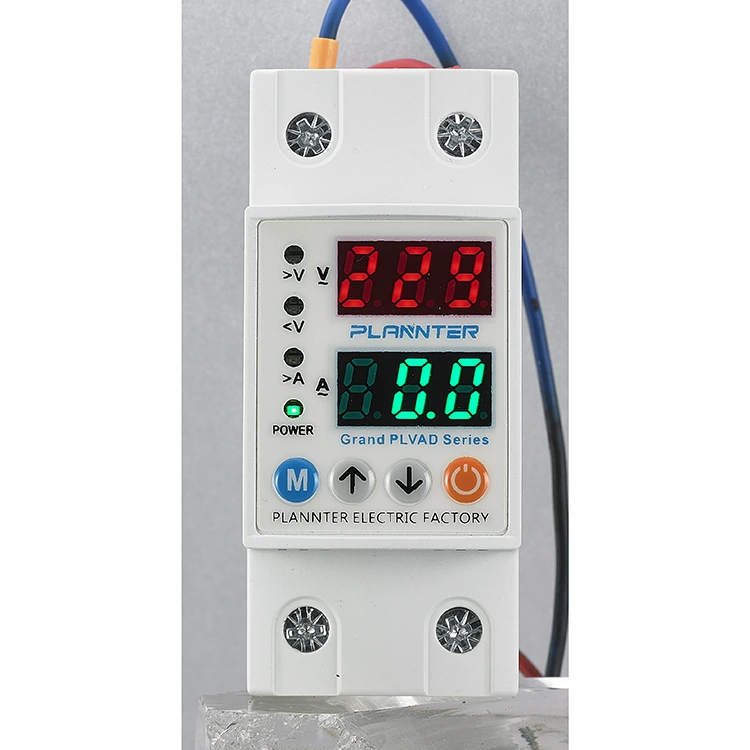

1. kijelzőcsoport: Normál működés mellett ez a kijelző a bemeneti (hálózati) feszültség értékét mutatja. A képernyő folyamatosan világít, ha nincs hiba, és villog, ha magas vagy alacsony feszültségű hiba lép fel. A programozás során a kijelzőn megjelennek a beállítandó releváns paraméterértékek, mint például a túláram, a magas/alacsony feszültség küszöbértékei, a hibakésleltetés és a visszaállítási késleltetési idők.

6 - Feszültség kijelző

2. kijelzőcsoport: Normál működés közben ez a rész az aktuális értéket mutatja. A képernyő folyamatosan világít, ha a rendszer normálisan működik, és villog túláramhiba esetén. A programozási folyamat során a megfelelő programparaméter számértékét jeleníti meg.

7 - LED kijelzők:

A>: Túláramhiba észlelésekor világít.

V>: Nagyfeszültségű hiba esetén világít.

V<: Akkor világít, ha alacsony feszültségű hiba lép fel.

Out: Világít, amikor a készülék megkezdi a kimeneti működést.

Csatlakozási diagram

A hálózat nulla- és fázisvezetékeit az „N” és „L” kapcsokhoz kell csatlakoztatni, amelyek „Input”-ként vannak megjelölve a készüléken.

A túl- vagy alulfeszültség elleni védelemre szánt berendezés nulla- és fázisvezetékeit a készülék „Kimenet” része alatti „N” és „L” kivezetésekre kell csatlakoztatni.

Méretek
