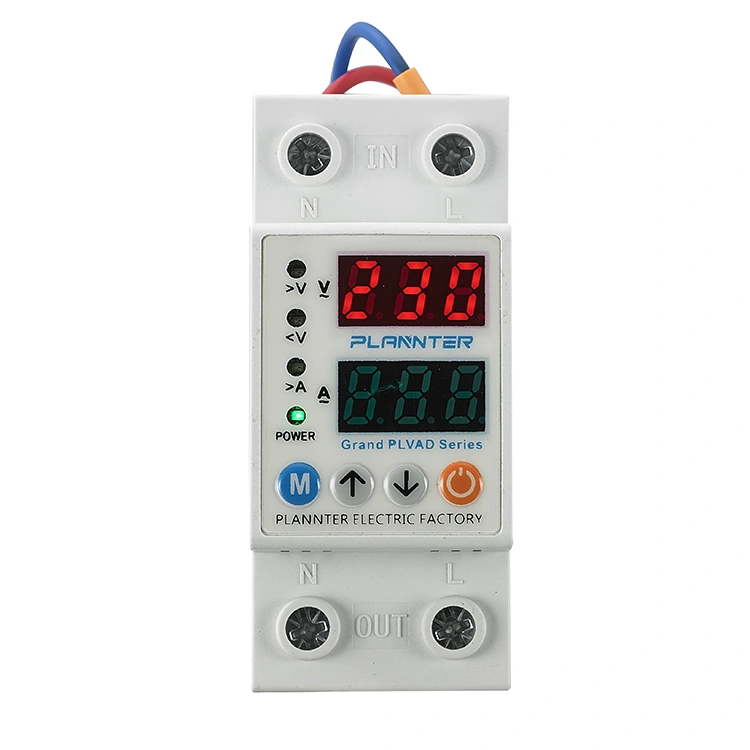

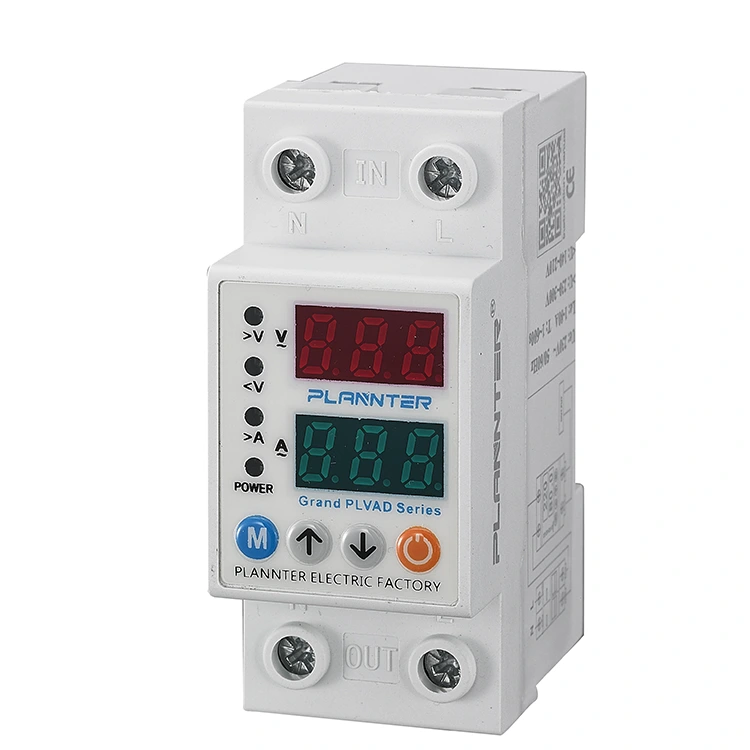

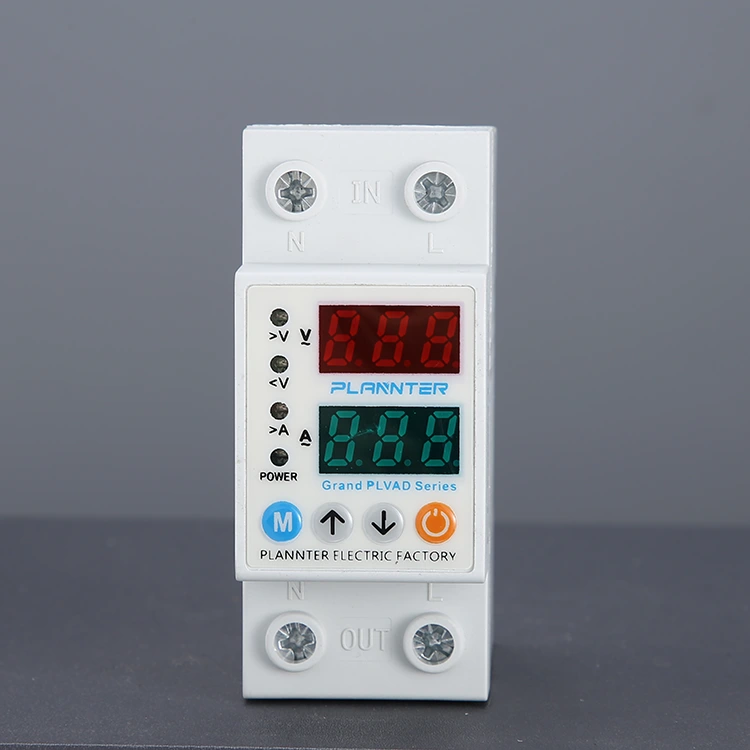

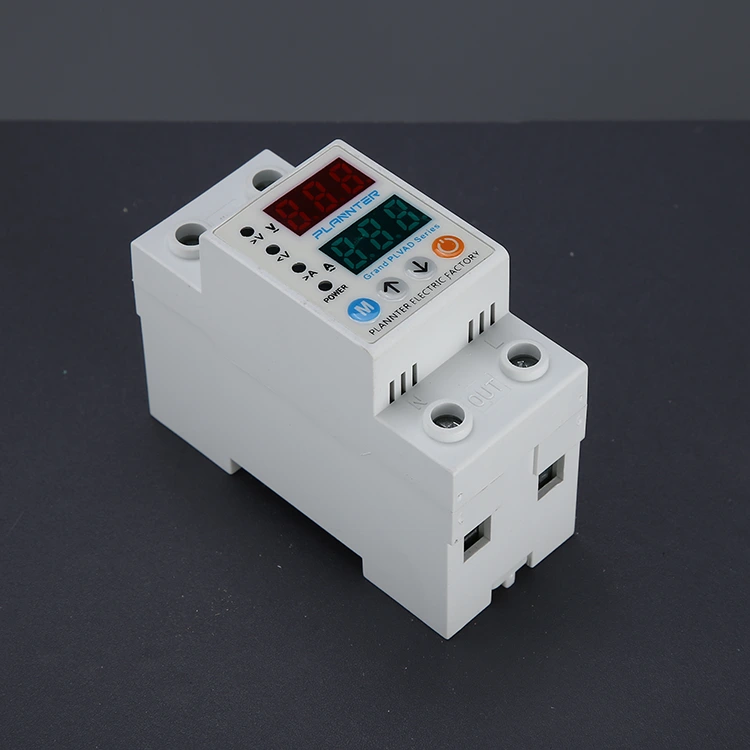

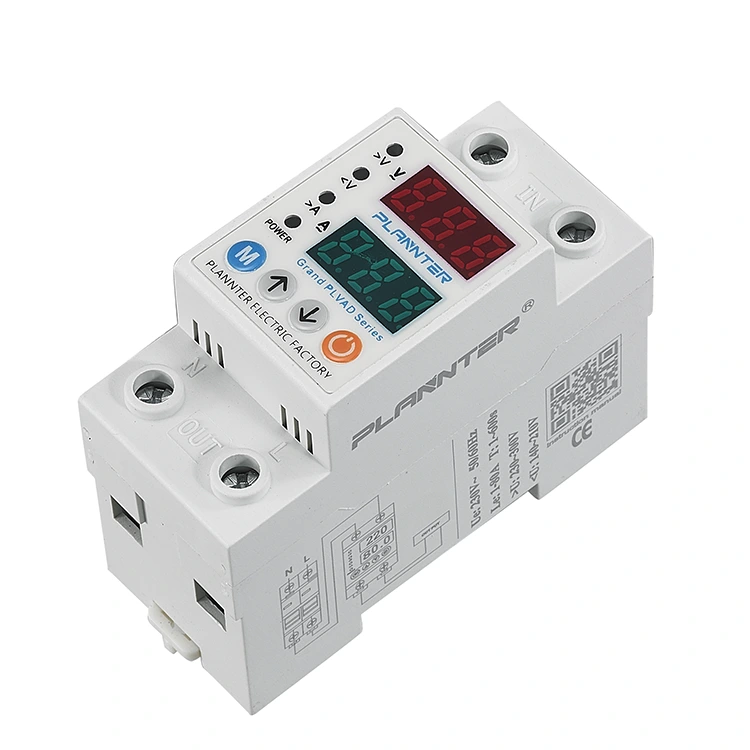

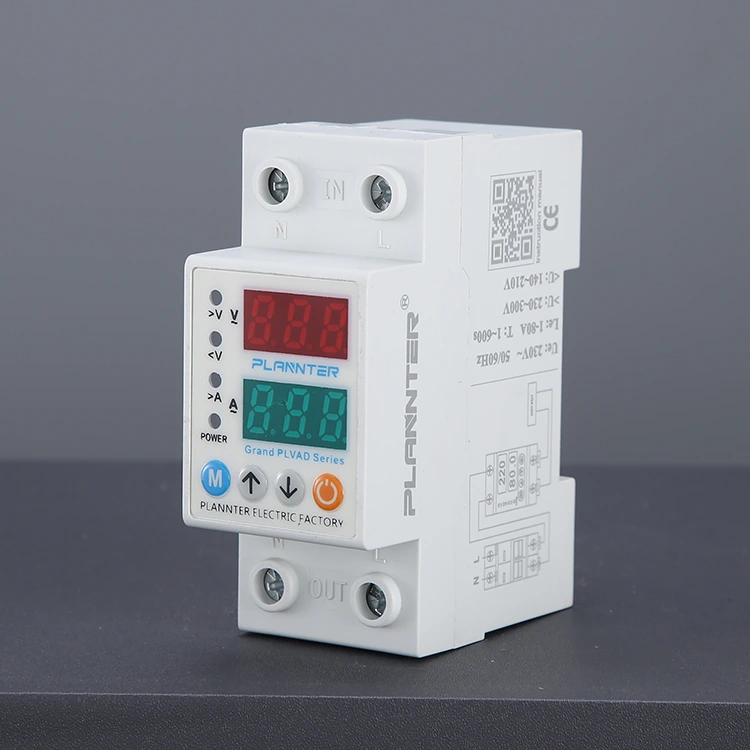

Kettős kijelzős feszültségvédő

Az állítható feszültség megvédi az elektromos rendszereket a túlfeszültségtől, az alacsony feszültségtől, a túláramtól és az aluláramtól különböző rendszerekben, például napelemes rendszerekben, hogy megakadályozza a berendezések károsodását. Valós idejű megfigyelő és védelmi rendszert biztosít ipari, kereskedelmi és lakossági alkalmazásokhoz. Ez a PUGAO (Plannter Electric) kettős kijelzős feszültségvédő kettős LED képernyővel rendelkezik, amelyek egy pillantással áttekinthetik a bemeneti feszültséget és a terhelési áramot. Helyet takarít meg a DIN-sínre szereléssel, és könnyen beállítható a beállítás/fel/le/kézi be/ki gombokkal.

Jellemzők

Szabályozott feszültség/áramvédelem: Testreszabható túlfeszültséget állíthatunk be pl. >230V és 63A-ig terjedő túláram küszöbértékek az elektromos rendszer figyelésére és védelmére az áramingadozások okozta károktól.

Valós idejű kettős kijelző: Ez a kettős kijelzős feszültségvédő digitális LED képernyővel rendelkezik, amely a 220 V/230 V feszültséget és az áramértékeket egyaránt figyeli.

Több jelzőfényes riasztás: A piros és zöld LED-ek egyértelműen jelzik a tápellátás állapotát, a túlfeszültséget/túláramot és az alulfeszültséget/alsóáram állapotát, valós idejű felügyeletet és megbízható rendszervédelmet biztosítva ipari, kereskedelmi és lakossági alkalmazásokhoz.

Milyen funkciói vannak a kettős kijelzős feszültségvédőnek?

Míg a megszakítók elsősorban a rövidzárlatok és túlterhelések ellen nyújtanak védelmet – feszültségszinttől függetlenül –, ha speciális felszerelésre van szüksége bizonyos feszültséggel kapcsolatos problémák megoldásához, a PUGAO Dual Display Voltage Protector az ideális választás.

1. Túlfeszültség elleni védelem

Ha a feszültség hirtelen megugrik – például ha egy elszakadt nulla vezeték miatt a feszültség az egekbe szökik 380 V-ra –, a készülék azonnal lekapcsolja az áramellátást, amint a feszültség meghaladja az előre beállított küszöbértéket, megakadályozva ezzel az elektromos készülékek károsodását vagy kiégését.

2. Feszültségcsökkenés elleni védelem

Ha a feszültség túl alacsonyra esik – például 170 V alá esik a csúcsidőszakban – a készülék automatikusan lekapcsolja a tápfeszültséget. Ez megakadályozza, hogy a motorral hajtott készülékek túlmelegedjenek és kiégjenek az elégtelen feszültség alatti működés miatt.

3. Túláramvédelem

A PUGAO termékei fejlettek és rendkívül megbízhatóak, és integrált áramfigyelő képességekkel rendelkeznek. Ha az áramerősség túllép egy előre beállított küszöbértéket, a készülék leold, hogy védelmet nyújtson.

4. Automatikus helyreállítás

Amint a feszültség visszatér a normál szintre, a feszültségvédő rövid késleltetés után automatikusan visszaállítja az áramellátást, nem igényel kézi beavatkozást.

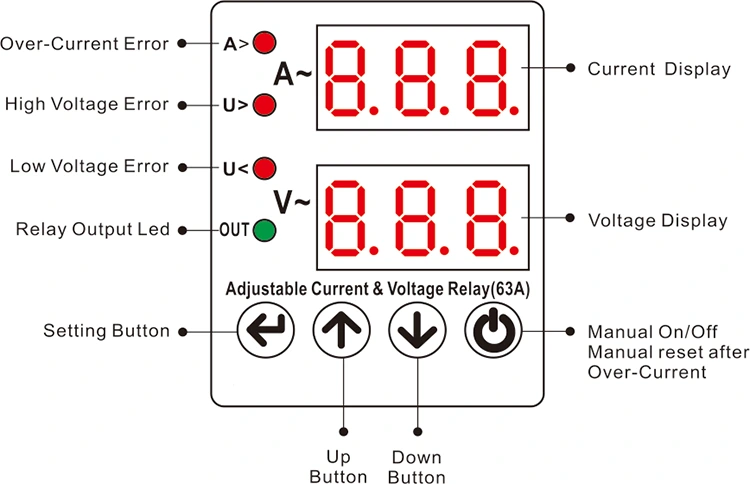

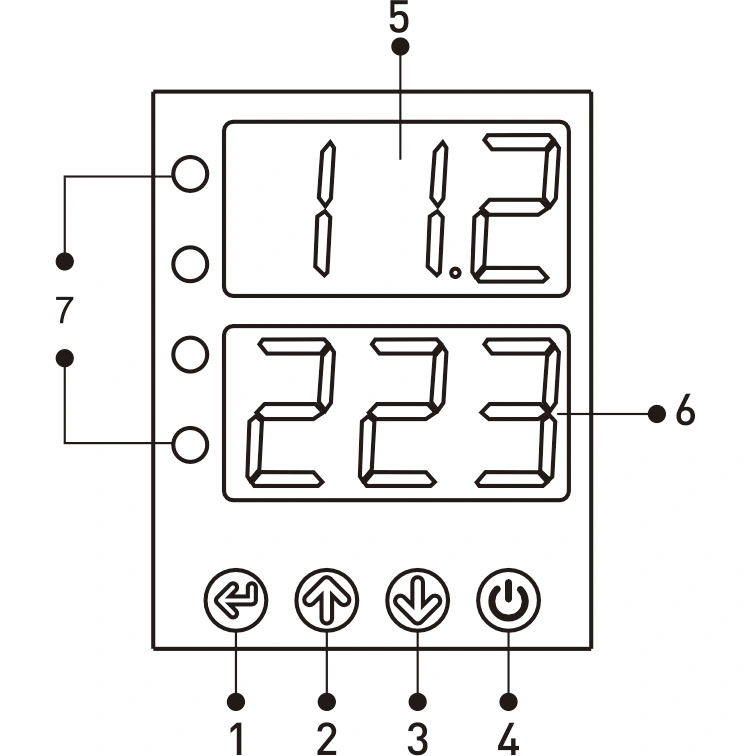

Kijelző és gombok

1 - SET gomb: a túláram értékének, a nagy/alacsony feszültség beállítási értékeinek, a beállítási hibáknak stb. beállításához vagy módosításához.

2 - FEL gomb: Növeli a kívánt értéket.

3 - Le gomb: csökkenti a kívánt értéket.

4 - Kézi be-/kikapcsoló gomb: Az eszköz kimenetének kikapcsolására szolgál. Ha ebben az állapotban van, a képernyőn az „off” felirat látható, és az eszköz nem indul vissza. Ha a készülék nem hibás, a gomb újbóli megnyomásával a készülék bekapcsol és újra használható.

5 - AKTUÁLIS KIJELZŐ

Első kijelzési csoport: normál működés közben itt látható a bemeneti feszültség; nem hiba esetén a képernyő mindig világít; magas vagy alacsony feszültség miatti hiba esetén a kijelző villog. A programozás során a kijelzőn a megfelelő program értékei jelennek meg, mint pl. túláram, nagyfeszültség/kisfeszültség, hibavárás, visszaállítási várakozás beállított értékek.

6 - Feszültség kijelző

Második kijelzőcsoport: Normál működés közben az aktuális értéket jeleníti meg; hibamentes állapotban a képernyő világít; túláram hiba esetén a képernyő villog. Programozás közben ez megjeleníti a megfelelő programértéket.

7 - LED-ek:

A>: Túláram hiba esetén világít.

V>: Nagyfeszültségű hiba esetén világít.

V<: Kisfeszültségű hiba esetén világít.

OUT: Világít, amikor az eszköz kimenetet ad.

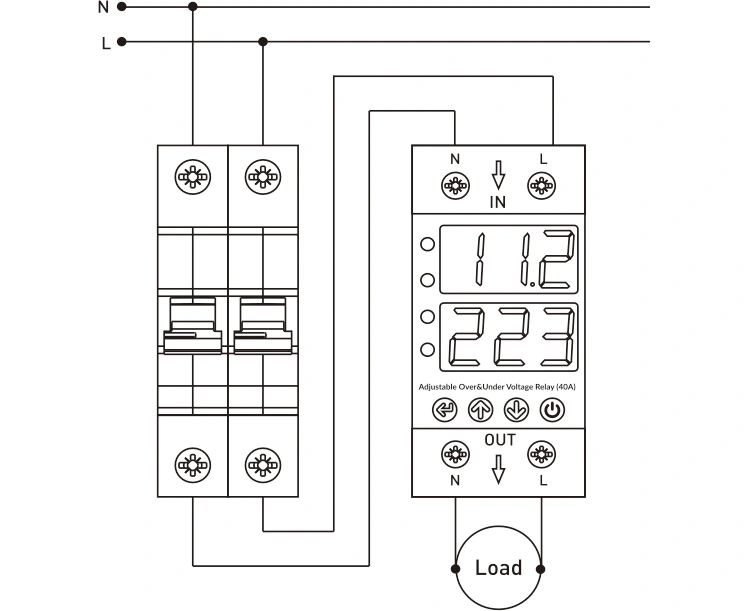

Csatlakozási diagram

A tápegység nulla- és fázisvezetékeit a készülék "Bemenet" részének "N" és "L" kivezetésére kell csatlakoztatni.

A túlfeszültség- és feszültségcsökkenés-védelmet igénylő készülékeknél a nulla- és fázisvezetékeket a készülék "Output" részének "N" és "L" kapcsairól kell csatlakoztatni.

Alkalmazási forgatókönyvek

GYIK

K: Beállíthatom manuálisan a feszültségkioldási határértékeket?

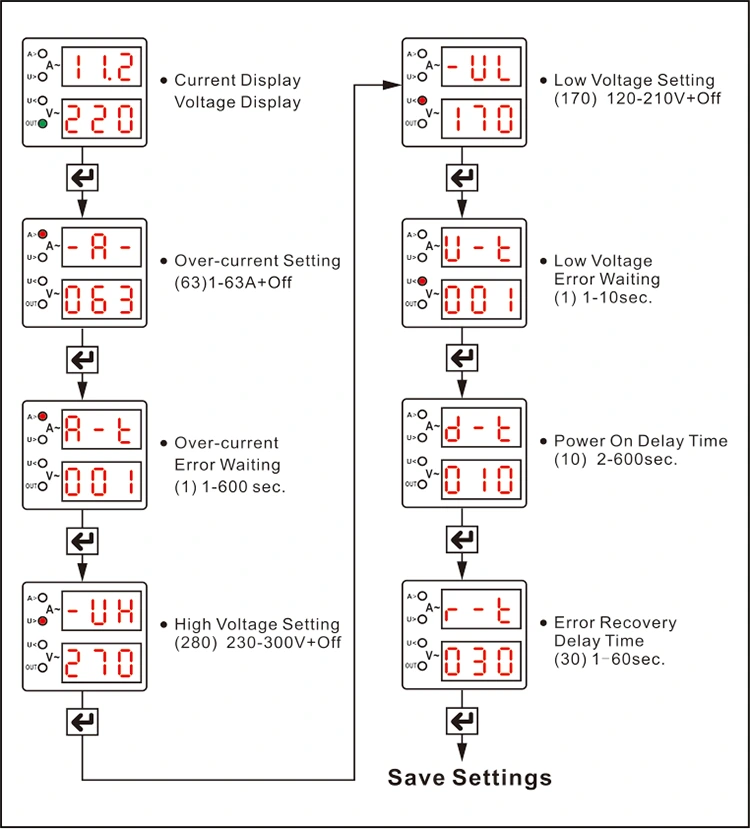

V: Igen. Ez a PUGAO termékek egyik fő előnye. A következő paramétereket manuálisan állíthatja be a vezérlőpult beállító gombjaival:

Túlfeszültség elleni védelmi küszöb

Feszültségcsökkenési védelmi küszöb

Túláramvédelmi küszöb

Helyreállítási késleltetési idő

A konkrét konfigurációs lépésekért olvassa el a termékhez mellékelt kezelési útmutatót.

K: Miért világít a képernyő közvetlenül a tápegység csatlakoztatása után, de a terhelés nem érkezik azonnal?

V: Kérjük, ellenőrizze a képernyőn, hogy villog-e valamelyik szám, vagy van-e folyamatban visszaszámlálás. Ez azt jelzi, hogy a védő késleltetett indítási funkciója aktív.

Cél: Megakadályozza, hogy az elektromos készülékek megsérüljenek a hirtelen áramlökések miatt, amelyek közvetlenül az elektromos hálózat karbantartása vagy helyreállítása után következhetnek be.

Javaslat: Ha azt szeretné, hogy a csatlakozás után azonnal áramot kapjon, beállíthatja a helyreállítási késleltetési időt a minimális értékre; azonban a készülék biztonsága érdekében javasoljuk egy bizonyos késleltetési idő betartását.
