Mi az a háromfázisú, négykijelzős feszültségvédő, és miért elengedhetetlen a modern energiaellátó rendszerek számára?

Ipari és kereskedelmi elektromos környezetben a feszültség instabilitása a berendezések károsodásának, a váratlan leállásoknak és a pénzügyi veszteségeknek az egyik fő oka. A3 fázisú, négy kijelzős feszültségvédőegy speciális védelmi eszköz, amely a háromfázisú elektromos rendszerek valós idejű felügyeletére és védelmére szolgál. Ez a cikk átfogó feltárást nyújt funkcióiról, műszaki alapelveiről, előnyeiről, a telepítési szempontokról és a valós alkalmazásokról. Legyen Ön elektromos vállalkozó, gyárvezető, rendszerintegrátor vagy forgalmazó, ez az útmutató segít megérteni a megfelelő feszültségvédelmi megoldás kiválasztását és a költséges elektromos hibák elkerülését.

Tartalomjegyzék

• 1. Bevezetés a háromfázisú feszültségvédelembe
• 2. Miért jelent komoly kockázatot a feszültség instabilitása?
• 3. A 3 fázisú, négykijelzős feszültségvédő alapvető funkciói
• 4. Hogyan működik a 3 fázisú, négykijelzős feszültségvédő?
• 5. Műszaki előírások és teljesítményparaméterek
• 6. Összehasonlítás: Hagyományos feszültségrelé vs négykijelzős védő
• 7. Főbb alkalmazási forgatókönyvek
• 8. Telepítési irányelvek és legjobb gyakorlatok
• 9. Az ügyfelek gyakori fájdalmai és megoldásai
• 10. Miért válassza a Yueqing Plannter elektromos gyárat?
• 11. Gyakran Ismételt Kérdések
• 12. Végső gondolatok

1. Bevezetés a háromfázisú feszültségvédelembe

A háromfázisú energiarendszereket széles körben használják ipari üzemekben, kereskedelmi épületekben, gyártóműhelyekben, felvonókban, HVAC-rendszerekben és nehézgépekben. Az egyfázisú rendszerekhez képest a háromfázisú rendszerek nagyobb hatékonyságot és stabil energiaátvitelt biztosítanak. Ezek azonban összetettebbek és érzékenyebbek a feszültség-szabálytalanságokra is.

A 3 fázisú, négy kijelzős feszültségvédőkifejezetten mindhárom fázis (A, B, C) egyidejű figyelésére és több paraméter valós időben történő megjelenítésére készült. Az alapvető védelmi reléktől eltérően jobb láthatóságot, intelligens hibaészlelést és automatikus leválasztást kínál rendellenes körülmények esetén.

2. Miért jelent komoly kockázatot a feszültség instabilitása?

A háromfázisú rendszerekben a feszültség szabálytalansága súlyos következményekkel járhat. A leggyakoribb problémák a következők:

• Túlfeszültség
• Feszültségcsökkenés
• Fázisvesztés
• Fázisszekvencia hiba
• Fázis egyensúlyhiány
• Semleges meghibásodás

Amikor ezek a problémák előfordulnak, a motorok túlmelegedhetnek, a kompresszorok meghibásodhatnak, az áramköri lapok leéghetnek, és a gyártósorok hirtelen leállhatnak. A hét minden napján, 24 órában működő gyáraknál már néhány perces leállás is jelentős veszteségeket okozhat.

Megfelelő feszültségvédelem nélkül az olyan érzékeny berendezések, mint a CNC gépek, hűtőrendszerek, felvonók és ipari automatizálási rendszerek továbbra is kiszámíthatatlan energiaviszonyoknak vannak kitéve.

3. A 3 fázisú, négykijelzős feszültségvédő alapvető funkciói

A modern, 3 fázisú, négykijelzős feszültségvédő több intelligens védelmi funkciót integrál egyetlen kompakt eszközbe.

4. Hogyan működik a 3 fázisú, négykijelzős feszültségvédő?

A készülék folyamatosan mintát vesz az egyes fázisok feszültségértékeiből belső érzékelő áramkörök segítségével. A mikrokontroller feldolgozza az adatokat, és összehasonlítja azokat a felhasználó által meghatározott védelmi küszöbértékekkel.

Ha abnormális körülményeket észlel, a belső relé leválasztja a kontaktor tekercs áramkörét, és lekapcsolja a terhelést. Amint a feszültség visszatér a normál értékre, a rendszer egy előre beállított késleltetés után automatikusan újracsatlakozik.

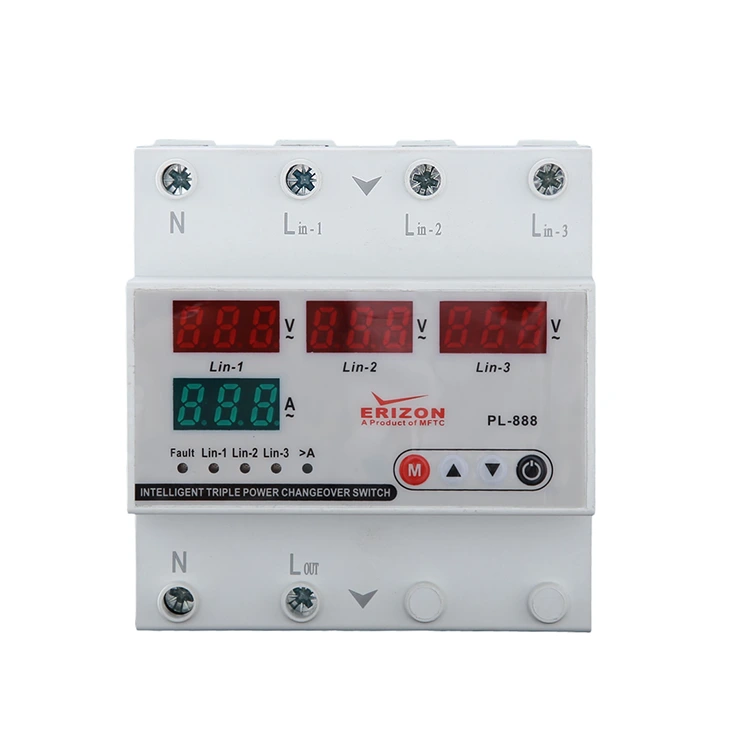

A négy kijelzős felület általában a következőket mutatja:

• A fázis feszültség
• B fázis feszültség
• C fázis feszültség
• Hibaállapot vagy rendszerparaméter

Ez a valós idejű vizualizáció kiküszöböli a találgatásokat és csökkenti a karbantartási időt.

5. Műszaki előírások és teljesítményparaméterek

A 3 fázisú, négykijelzős feszültségvédő kiválasztásakor vegye figyelembe a következő specifikációkat:

6. Összehasonlítás: Hagyományos feszültségrelé vs négykijelzős védő

Sok ügyfél továbbra is hagyományos feszültségreléket használ. Vannak azonban jelentős különbségek:

7. Főbb alkalmazási forgatókönyvek

• Ipari gyártó üzemek
• Hűtőtároló rendszerek
• Liftek és mozgólépcsők
• HVAC rendszerek
• Vízszivattyúk és kompresszorok
• Kereskedelmi épületek
• Adatközpontok

Ezekben a környezetekben a stabil teljesítmény kritikus. A 3 fázisú, négykijelzős feszültségvédő frontvonali védelemként működik.

8. Telepítési irányelvek és legjobb gyakorlatok

1. Szerelje fel szabványos DIN-sínre az elosztópanelen belül.
2. Csatlakoztassa megfelelően a háromfázisú bemeneti vezetékeket.
3. Vezetékrelé kimenet a mágneskapcsoló vezérlőáramköréhez.
4. Állítsa be a védelmi paramétereket a terhelési követelmények alapján.
5. Tesztelje a rendszert a teljes működés előtt.

Mindig győződjön meg arról, hogy a vezetékek megfelelnek a helyi elektromos szabványoknak.

9. Az ügyfelek gyakori fájdalmai és megoldásai

1. fájdalompont: Gyakori motoros kiégések
Megoldás: Végezze el a fáziskiesés és az egyensúlyhiány elleni védelmet.

2. fájdalompont: Nehezen diagnosztizálható elektromos hibák
Megoldás: Használjon négy kijelzős monitorozást a valós idejű feszültség láthatóság érdekében.

3. fájdalompont: Váratlan állásidő
Megoldás: Automatikus visszakapcsolás a feszültség normalizálása után.

4. fájdalompont: Komplex karbantartás
Megoldás: A tiszta digitális interfész leegyszerűsíti a hibaelhárítást.

10. Miért válassza a Yueqing Plannter elektromos gyárat?

A Yueqing Plannter Electric Factory kiváló minőségű feszültségvédelmi eszközök gyártására specializálódott, stabil teljesítménnyel és szigorú minőség-ellenőrzéssel. Az elektromos védelmi megoldások terén szerzett több éves tapasztalattal a cég megbízható termékeket kínál a globális ipari piacok számára.

A Yueqing Plannter Electric Factory előnyei a következők:

• Fejlett gyártóberendezések
• Szigorú vizsgálati eljárások
• Testreszabható feszültség beállítások
• Versenyképes gyári árak
• Professzionális technikai támogatás

A Yueqing Plannter Electric Factory választásával az ügyfelek hozzáférhetnek az igényes környezetekhez tervezett megbízható védelmi technológiához.

11. Gyakran Ismételt Kérdések

1. kérdés: Ez az eszköz helyettesítheti a megszakítót?
Nem. Feszültségspecifikus védelemmel kiegészíti a megszakítókat.

2. kérdés: Alkalmas-e generátorrendszerekhez?
Igen, feltéve, hogy a feszültség és a frekvencia megegyezik a névleges specifikációkkal.

Q3: Támogatja az állítható késleltetési időt?
Igen, az alaphelyzetbe állítás késleltetése általában az alkalmazás igényei szerint konfigurálható.

4. kérdés: Mi történik a feszültséghiba elhárítása után?
A készülék az előre beállított késleltetés után automatikusan újracsatlakozik.

K5: Bonyolult a telepítés?
A beszerelés szakképzett villanyszerelők számára egyszerű.

12. Végső gondolatok

A 3 fázisú, négykijelzős feszültségvédő nem csak opcionális tartozék; ez a modern elektromos rendszerek kritikus biztosítéka. A valós idejű felügyelet, az intelligens védelem és az automatikus helyreállítás révén minimálisra csökkenti a berendezés károsodását és az üzemi veszteségeket.

Yueqing Plannter elektromos gyártovábbra is megbízható védelmi megoldásokat kínál, amelyekben a szakemberek világszerte megbíznak. Ha megbízható háromfázisú feszültségvédelmi eszközöket keres a projekt követelményei szerint,lépjen kapcsolatba velünkma, hogy szakértői útmutatást és versenyképes árajánlatokat kapjon.
