3 fázisú, négy kijelzős feszültségvédő

Ez a 3 fázisú, négykijelzős feszültségvédő túlfeszültség, alulfeszültség és túláram. Speciális mérőchip használata biztosítja, hogy az elektromos paraméterek, például a teljesítmény és az energiafogyasztás mérési hibája ±1%-on belül legyen. Kétképernyős LCD kijelzővel van felszerelve a valós idejű monitorozáshoz, az áram- és feszültségértékek figyeléséhez. Ezenkívül testreszabhatja a túlfeszültség/alacsony feszültség küszöbértékét, a túláram értékét és a cselekvési késleltetési időt, hogy megfeleljen a különböző forgatókönyvek alkalmazási követelményeinek.

Előnyök

1. Védje az elektromos berendezéseket és hosszabbítsa meg az elektromos készülékek élettartamát: modern háztartási készülékek, például hűtőszekrények, légkondicionálók, televíziók, számítógépek és így tovább. Túlfeszültség, amely megégetheti az áramköri lapot, a motort vagy a készülék egyéb központi elemeit, vagy akár tüzet is okozhat. Túlfeszültség: megégetheti az áramköri lapot, a motort vagy a készülék egyéb központi elemeit. Például a számítógép tápegységei vagy a légkondicionáló kompresszorai hajlamosak a túlfeszültség hatására túlmelegedni, sőt tüzet is okozhatnak. Feszültségcsökkenés: Előfordulhat, hogy a készülék nem indul el megfelelően, vagy hibásan működik. A 3 fázisú, négykijelzős feszültségvédő felszerelésével gyorsan megszakíthatja az áramellátást rendellenes feszültség esetén, megelőzve a nagyméretű készülékek, szerverek stb.

2. Az elektromos biztonság növelése és a biztonsági balesetek megelőzése: A rendellenes feszültség nemcsak az elektromos készülékeket károsítja, hanem biztonsági baleseteket is okozhat. A túlzott feszültség például a vezetékek szigetelésének romlását okozhatja, ami növeli a rövidzárlat vagy tűz kockázatát. Az alacsony feszültség a motor túlmelegedéséhez vezet, ami vezeték túlterhelést vagy elektromos tüzet okoz.

3. Költséghatékony, alacsony költség: A 3 fázisú négykijelzős feszültségvédő megfizethető, könnyen telepíthető, alacsony karbantartási költséggel. Ha nem telepíti, ez az eszköz az elektromos javítási vagy csereköltségek miatti abnormális feszültség miatt áll fenn. Ezenkívül ez a védő automatikus helyreállítási funkcióval rendelkezik, amely csökkenti a felhasználó kézi kezelését, és biztonságosabb és kényelmesebb.

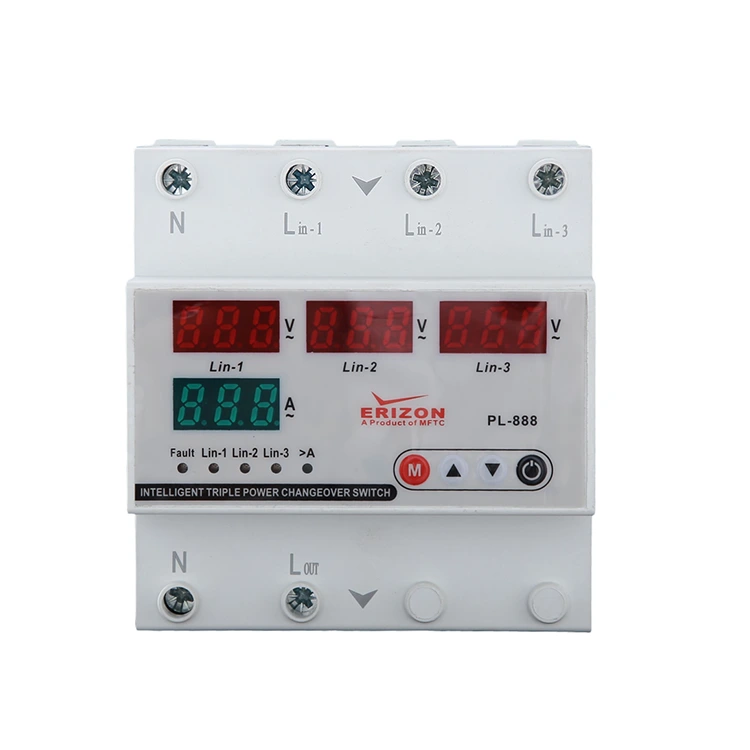

Kijelző és gombok

1 - SET gomb: Ezzel a gombbal mentheti el a túláramértékek beállítása/módosítása, valamint a magas/alacsony feszültség beállítási értékei és a hiba.

várakozási idő.

2 - FEL gomb: Növelje a kívánt értéket.

3 - Le gomb: Csökkentse a kívánt értéket.

4 - Kézi be-/kikapcsoló gomb

a készülék kimenetének be- és kikapcsolására szolgál. Amikor a kimenet ki van kapcsolva, a képernyőn az "OFF" szó jelenik meg, és a készülék nem áll vissza automatikusan ebből az állapotból. Ha a készülék nem hibás, nyomja meg újra ezt a gombot a készülék újraindításához és a normál használat folytatásához.

5 - AKTUÁLIS KIJELZŐ

FŐ KIJELZŐ TERÜLET: Normál működés közben itt valós időben jelenik meg a bemeneti feszültség. A képernyő megvilágítva marad, ha a készülék nem hibás állapotban van; abnormális feszültségű (túl magas vagy túl alacsony) hiba esetén a kijelző riasztva villog. A paraméterbeállítás során a kijelző szinkronban mutatja a releváns programozási elemek beállított értékeit (beleértve a túláramvédelmi értéket, a magas és alacsony feszültség küszöbértékeit, a hibakésleltetést és a visszaállítási késleltetést és egyéb paramétereket).

6 - Feszültség kijelző

Kettős megjelenítési csoport: a készülék normál működése során itt az aktuális aktuális érték jelenik meg, és a képernyő mindig világít, ha nem hibás állapotban van; hiba esetén (pl. túláram) a kijelző riasztásként villog. A paraméterezés során itt jelennek meg a megfelelő programozott tételek értékei.

7 - Az indikátor leírása

A>: Ez a jelzőfény akkor világít, ha túláramhiba lép fel.

V>: Ez a jelzőfény akkor világít, ha túlfeszültségi hiba lép fel.

V<: Ez a jelzőfény kisfeszültségű hiba esetén világít.

Out: Ez a jelzőfény világít, amikor az eszköz elindítja a kimenetet.

Bekötési rajz

A hálózat nulla- és fázisvezetékeit a készülék "Bemenet" oldalán lévő "N" és "L" kivezetésekre kell csatlakoztatni.

A túlfeszültség- és feszültségcsökkenés-védelmet igénylő készülékek nulla- és fázisvezetékeit a készülék „kimeneti” oldalán lévő „N” és „L” kapcsokról kell húzni.

Méretek
