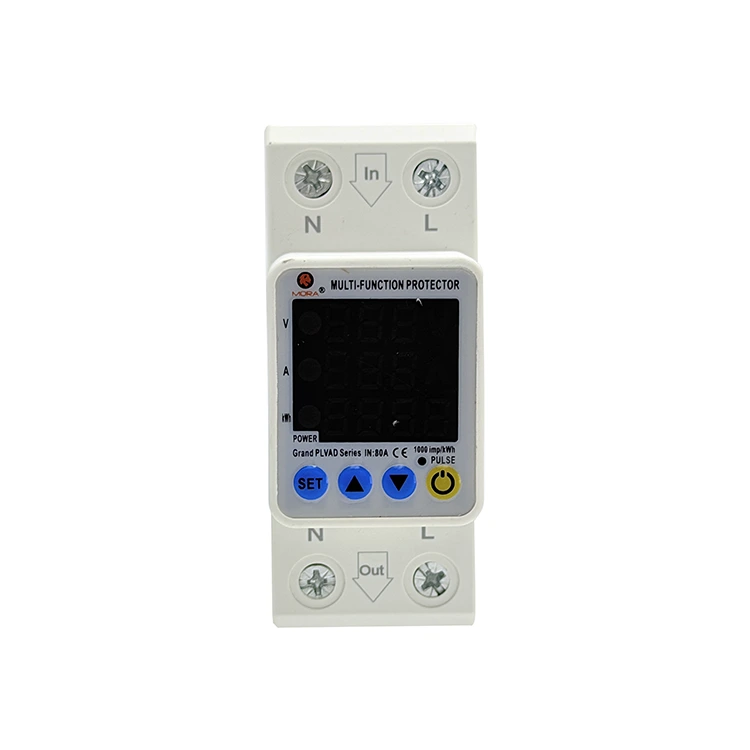

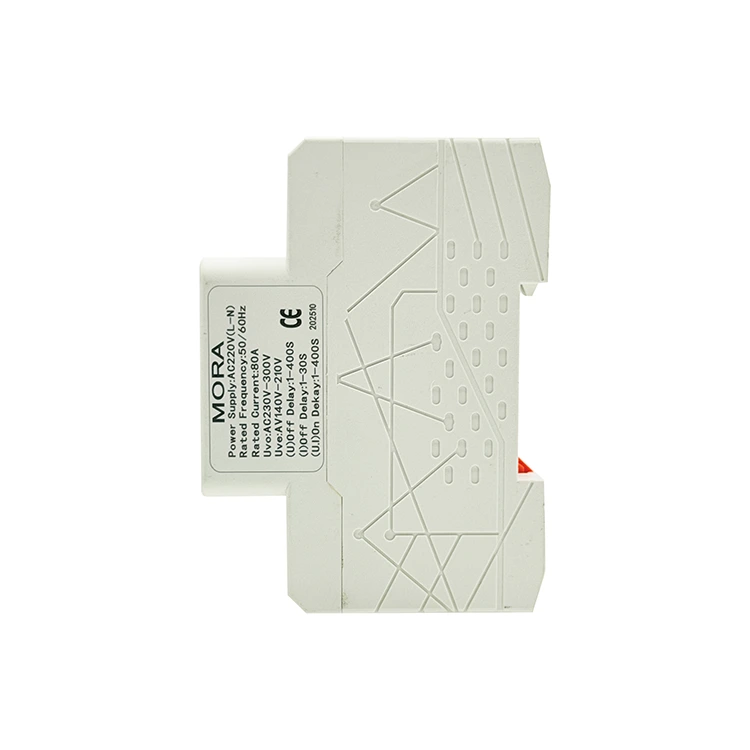

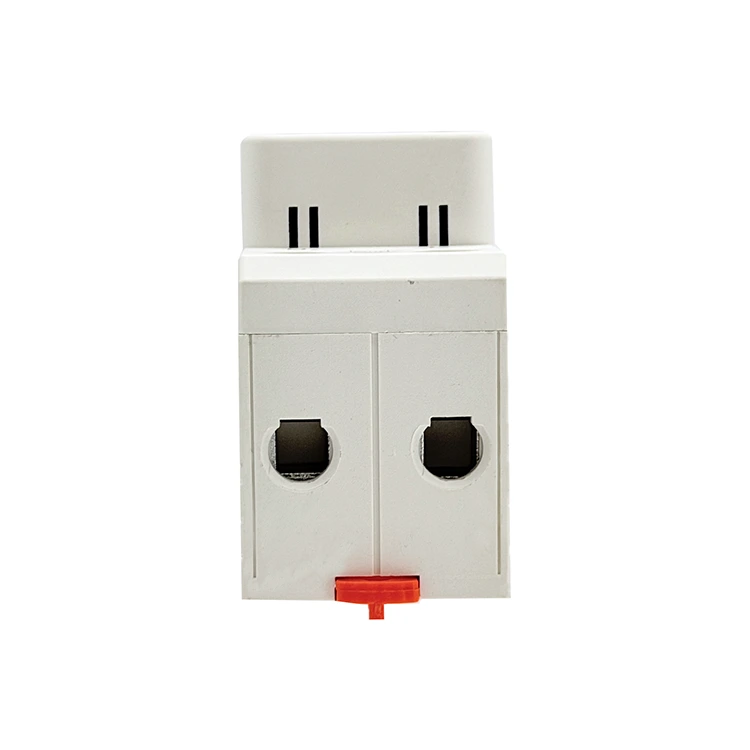

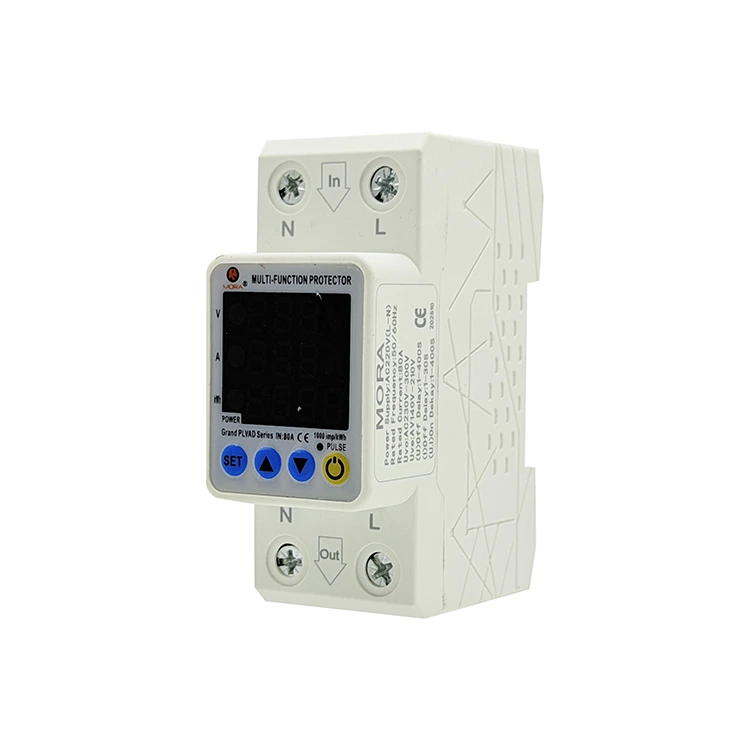

2P Auto Reconnect Voltage Protector M típusú hármas kijelző

A távoli infrastruktúrához kapcsolóberendezéseket beszerző beszerzési csoportoknak olyan intelligens védelmi modulokra van szükségük, amelyek automatikusan helyreállnak az átmeneti áramkimaradások után a rendszer üzemidejének maximalizálása érdekében. A Pugao (Mora) által tervezett és épített nagy teljesítményű 2P automatikus újracsatlakozásos feszültségvédő M típusú hármas kijelzőt kifejezetten ezekhez a felügyelet nélküli alkalmazásokhoz tervezték. Az alapvető kézi alaphelyzetbe állítású reléken túl ez az eszköz egy intelligens automatikus újrazárási algoritmust tartalmaz, amely figyeli a hálózat állapotát egy kioldás után. Amint a hálózati feszültség a biztonságos paramétereken belül stabilizálódik egy beállított visszaszámlálási időtartamra, a belső motorral hajtott mechanizmus automatikusan lezárja az áramkört, visszaállítva az áramellátást a későbbi távközlési tömbökben, biztonsági hálózatokban vagy időjárás-figyelő rendszerekben.

Háromablakos tömb hibaszámláló integrációval

Többdimenziós adatszinkron kijelző: A 2P automatikus újracsatlakozási feszültségvédő M típusú hármas kijelző valós idejű feszültséget, valós idejű áramot és kumulált hibaidőket jelenít meg, világos adatosztályozással és egy képernyőn, teljes körűen áttekinti az áramkör működési állapotát.

Számszerűsíthető hiba korai figyelmeztetés: A beépített hibaszámláló képes rögzíteni a túlfeszültség- és túláramkioldások számát a működési ciklusban. A karbantartó személyzet meg tudja ítélni a helyszíni hálózat stabilitását és a későbbi berendezések elöregedését a hibaadatok alapján, megvalósítva a prediktív karbantartást.

A termék fő előnyei

Távolítsa el a távoli O&M teherautótekercseket

• Oldja meg a távkarbantartással kapcsolatos problémákat: A cellás bázisállomások, hegyvidéki meteorológiai állomások és felügyelet nélküli szivattyúállomások esetében a tranziens hálózati ingadozások a hagyományos védelmi relék leoldását és leállását okozzák, ami kézi, helyszíni visszaállítást tesz szükségessé magas idő- és munkaerőköltséggel.

• Maximalizálja a rendszer üzemidejét: A teljes folyamatot magában foglaló automatikus hibafigyelést, a stabilitás megítélését és a mechanikus újrazárás helyreállítását valósítja meg. Ideiglenes hálózati anomáliák esetén a 2P Auto Reconnect Voltage Protector Type M hármas kijelző önállóan, emberi beavatkozás nélkül hajtja végre az áramellátást, nagymértékben csökkentve az O&M költségeket és javítva a berendezések folyamatos működési sebességét.

Állítható újrazárási ciklus és intelligens biztonsági zár

• A hiba másodlagos károsodásának megelőzése: Állandó rövidzárlati hibák esetén az ismételt újrazárás hőkárosodást okoz a vezetékekben és a berendezésekben. A 2P Auto Reconnect Voltage Protector Type M hármas kijelző támogatja a maximális újrazárási kísérletek egyéni beállítását.

• Automatikus biztonsági reteszelés: Ha az előre beállított újrazárási idők kimerültek, és a hiba továbbra is fennáll, a rendszer lezárja a motor hajtómechanizmusát, hibariasztást indít, és az áramkört elszigeteli a veszélyes ciklikus kapcsolás elkerülése érdekében.

Műszaki teljesítményparaméterek

• Névleges üzemi áram opciók: 40A / 63A folyamatos terhelés

• Automatikus újrazárási idő beállítása: 1 másodperctől 900 másodpercig, maximális hatótávolság

• Maximális folyamatos újrazárási ciklusok: 1-30 konfigurálható kísérlet a lezárás előtt

• Feszültségkövetési pontosság / Áramtartomány: ±1% szórás / 0,5-63 A dinamikus kijelzés

• Sorkapocs keresztmetszetének kapacitása: Akár 25 mm² tömör / 16 mm² érvéghüvellyel sodrott (M5 bilincs)

• Az alváz dielektromos szilárdsága: 2,5 kV auditált szigetelési akadály

• Megfelelőség és tanúsítványok: CE-tanúsítvány, RoHS-kompatibilis, megfelel az EN 60947-1 szerkezeti szabványoknak

GYIK

K: Ha a hálózat teljesen 0 V-ra esik le, van-e a motornak elegendő maradék teljesítménye az alsó hajtómű védelméhez?

V: Igen. Ipari nagykapacitású energiatároló kondenzátor bankkal van felszerelve, hirtelen teljes hálózati áramszünet esetén a tárolt elektromos energia a hajtóműves motor mechanizmusát azonnali kioldáshoz hajtja, kényszerítve az érintkezőket a biztonságos nyitásra és reteszelésre, biztosítva a terhelésoldali áramszivárgást a vezérlőteljesítmény teljes lemerülése előtt.

K: Mi történik, ha tartós hálózati hibák esetén eléri a maximális visszazárási határt?

V: Állandó áramköri hibák esetén, miután az előre beállított újrazárási kísérleteket végrehajtotta a hálózat helyreállítása nélkül, a 2P Auto Reconnect Voltage Protector Type M hármas kijelző automatikusan lezárja a motor vezetési funkcióját, letilt minden automatikus újrazárási műveletet, és nyitva tartja az áramkört. Megakadályozza a hibás áramkörökbe való vég nélküli ciklikus átkapcsolást, megvédi a belső mechanikai szerkezeteket és a lefelé irányuló vezetékeket a hőkárosodástól, valamint kézi hibaelhárítást és visszaállítást igényel a helyreállításhoz.

K: Hogyan különbözteti meg a vezérlő a tranziens túlfeszültségeket az állandó rövidzárlatoktól?

V: A rendszer integrálja a feszültségérzékelést és az árammintavételezést, kettős érzékelési mechanizmust. Az újrazárás észlelése során, ha a hálózat feszültsége stabil, de pillanatnyi nagy áramcsúcs keletkezik, az MCU azonnal tartós rövidzárlati hibának ítéli meg, azonnali kioldást indít el, visszakapcsolási késleltetés nélkül, és megvédi a belső kapcsolószerkezetet a nagyáramú ütközéstől.
