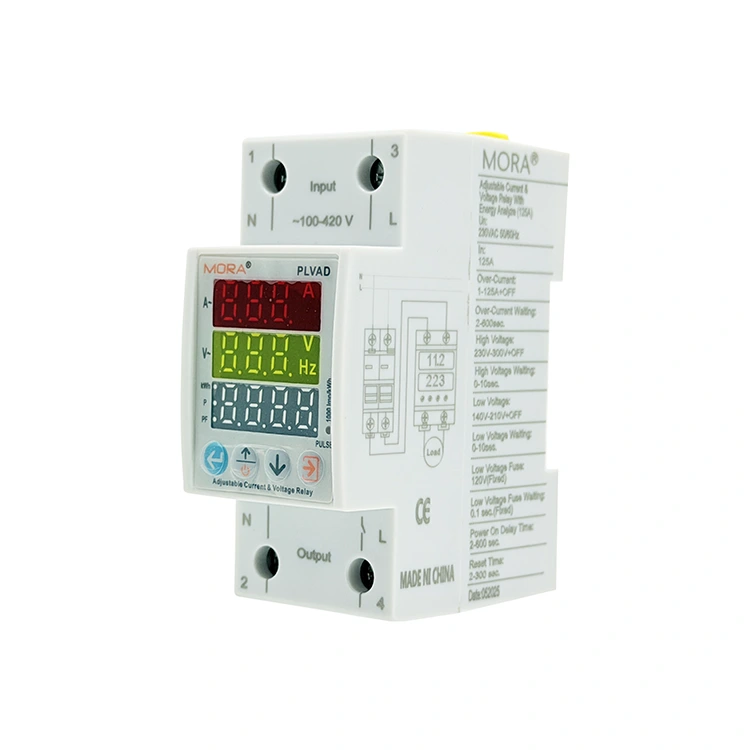

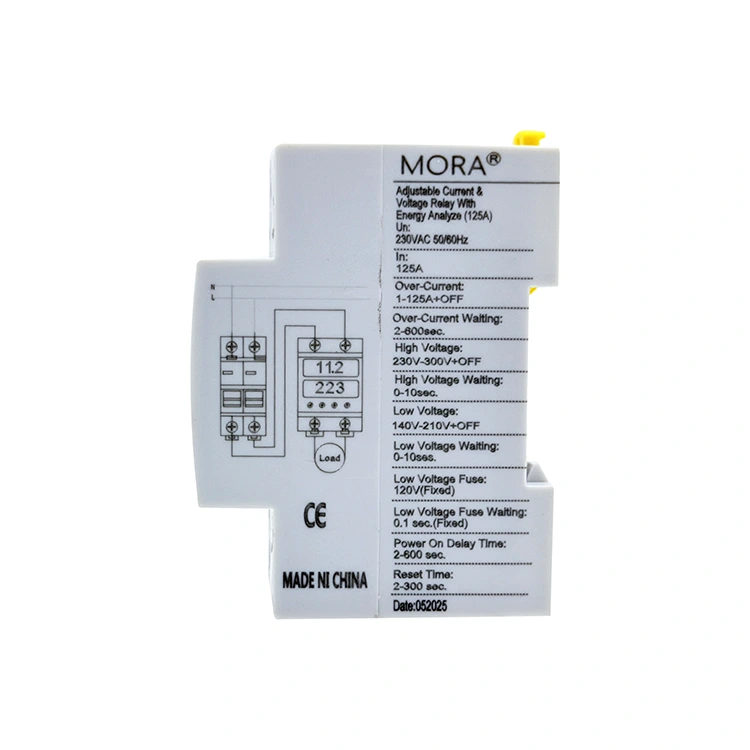

2P digitális feszültségvédő C típusú hármas kijelzővel

Az ipari kapcsolóberendezések vásárlói olyan többfunkciós felügyeleti eszközöket keresnek, amelyek megtakarítják a sínterületet és csökkentik a terepi vezetékezés bonyolultságát. A PUGAO (Mora) által precíziósan épített, nagy hatékonyságú 2P digitális feszültségvédő Type C háromszoros kijelzővel megfelel ennek a keresési szándéknak egy 36 mm széles moduláris csomaggal. A régebbi, kétablakos kivitelektől eltérően ez az egység beépített belső áramérzékelővel és nagy felbontású szivárgáskövető áramkörrel rendelkezik. A beépített mikroprocesszor egyidejűleg dolgozza fel ezeket a bemeneteket, független beállítási tartományokat biztosítva a túlfeszültség-, túláram- és maradékáram-hibákhoz, hogy teljes védelmet biztosítson az érzékeny automatizált gépek számára.

Mit tehet a háromablakos interfész a karbantartási hatékonyság érdekében?

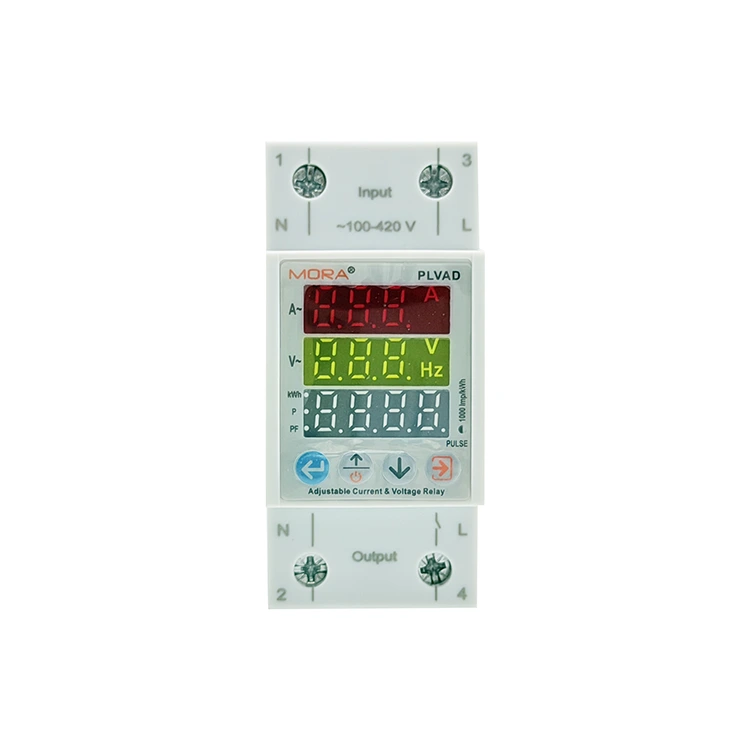

A modern automatizálási alpanelekhez részletes elektromos adatokra van szükség a diagnosztika egyszerűsítése és az állásidő elkerülése érdekében. A 2P C típusú digitális feszültségvédő háromszoros kijelzővel három független, egymásra helyezett digitális kijelzőablakot használ, amelyek egyszerre mutatják a hálózati feszültséget (V), az aktív áramköri áramot (A) és a valós idejű maradékáram/teljesítmény mérőszámokat. Ez a valós idejű adatmegjelenítés szükségtelenné teszi a menük manuális lapozását az előlap gombjaival, így a karbantartó csapatok azonnal észlelhetik a kiegyensúlyozatlan terheléseket, harmonikus áramokat vagy a szigetelés meghibásodását, mielőtt egy kritikus hiba előre nem tervezett rendszerleállást okozna.

Műszaki teljesítményparaméterek

• Üzemi feszültség tartomány: 140 V és 300 V AC (50/60 Hz)

• Áramfigyelő kapacitás (Iₘₐₓ): 1A és 63A között állítható (Lépés: 0,1A)

• Szivárgásérzékenységi spektrum: 10-99 mA tartomány vagy konfigurálható bypass

• Adatfrissítési sebesség / pontosság: ≤ 0,5 s mintavételi ciklus / 1.0 osztályú metrológia

• A sorkapocs bekötési kapacitása: 25 mm²-es tömör / 16 mm²-es rugalmas, sodrott kábelig használható

• Megfelelőség és tanúsítványok: CE-tanúsítvány, RoHS-kompatibilis, az IEC 60947-2 B függelék szabványai szerint gyártva

Mikroszekundumos földszivárgás nyomon követése

Milliméteres szintű szivárgási precíziós monitorozás: Professzionális maradékáram-figyelő maggal felszerelve támogatja a milliamper szintű földzárlati áram valós idejű nyomon követését, pontosan rögzítve a vezetékek öregedése, a nedvesség beszivárgása és a szigetelés károsodása által okozott apró szivárgási jeleket.

Kettős tűz- és áramütés-megelőzés: A rövidzárlat elleni védelem alapján másodlagos biztonsági védőkorlátot épít az áramkör számára, hatékonyan megelőzve a szigetelés meghibásodása miatti elektromos tüzet és áramütéses baleseteket, valamint alkalmas régi vezetékezési létesítményekhez és magas biztonsági szintű ipari forgatókönyvekhez.

Beépített alacsony veszteségű áramérzékelő és túláramvédelem

Integrált érzékelési helytakarékos kialakítás: Beépített kis ellenállású, nagy pontosságú áramváltó, támogatja a 0–63A teljes tartományú, nagy pontosságú áramfigyelést. A 2P C típusú digitális feszültségvédő háromszoros kijelzővel szükségtelenné teszi a külső CT-érzékelőket és a kiegészítő vezetékeket, nagymértékben optimalizálva az elosztódoboz belső elrendezését és csökkentve a tervezési költségeket.

Intelligens bekapcsolási áram azonosítás: A felhasználók testreszabhatják a túláram kioldási küszöbértékét és a késleltetési időt. A rendszer automatikusan felismeri és elkerüli a pillanatnyi bekapcsolási áramot a motor indítása során, nem generál zavaró kioldásokat, és az áramköri berendezések védelme érdekében gyorsan le tudja szakítani az áramellátást valódi, tartós túlterhelési hibák esetén.

Hosszú távú stabil kapcsolat

• Gáztömör vezetékezés: A nikkelezett réz bilincsek és az M5-ös acél kompozit csavarok 2,5 Nm maximális huzalozási nyomatékot támogatnak erős szorítóerő mellett.

• Öregedésgátlás és lazaság: A terminál belső falán lévő mély csúszásgátló fogak szorosan belehabarnak a rézhuzal magjába, hatékonyan oldják meg a rézkúszás és a hosszú távú hőciklus okozta laza érintkezési hibákat, és fenntartják az alacsony ellenállású stabil működést.

GYIK

K: Miért mutat az aktuális kijelző 0,0 A-t, amikor az alacsony fogyasztású berendezések normálisan működnek?

V: Ennek a modellnek a beépített áramváltója nagy teljesítményű ipari terhelésfigyelésre van kalibrálva, minimális érzékelési küszöbértéke 0,5 A. A kis teljesítményű berendezések, például a kis lámpák és a készenléti elektronika üzemi árama alacsonyabb, mint az érzékelési határ, így a kijelzőn 0,0 A látható. Ez a 2P C típusú digitális feszültségvédő háromszoros kijelzővel ipari nagy terhelés elleni védelemre készült, nem kis teljesítményű berendezések mikroáram mérésére.

K: Kikapcsolható-e a szivárgásvédelmi funkció olyan régi létesítményeknél, ahol nagy az alapszintű szivárgás?

V: Igen. A maradékáram küszöbértéke szabadon állítható 10–99 mA között, vagy manuálisan kikapcsolható a programozási menüben, hogy elkerülje a régi vezetékek alapvonali szivárgása által okozott kellemetlen kioldásokat. Javasoljuk, hogy szakképzett villanyszerelővel működtesse, miután meggyőződött a helyszíni vezetékek biztonságosságáról, hogy biztosítsa a helyszíni földelés biztonsági előírásainak való megfelelést.

K: A testreszabott feszültség- és áramparaméterek elvesznek az áramkimaradás után?

V: Nincs veszteség. Minden felhasználó által beállított védelmi küszöb és működési paraméter megszilárdult a fedélzeti EEPROM nem felejtő chipben, nincs szükség akkumulátorra. A paraméterek tartósan tárolva vannak, és automatikusan betölthetők a védelmi munka folytatásához a hálózati áram helyreállítása után.
