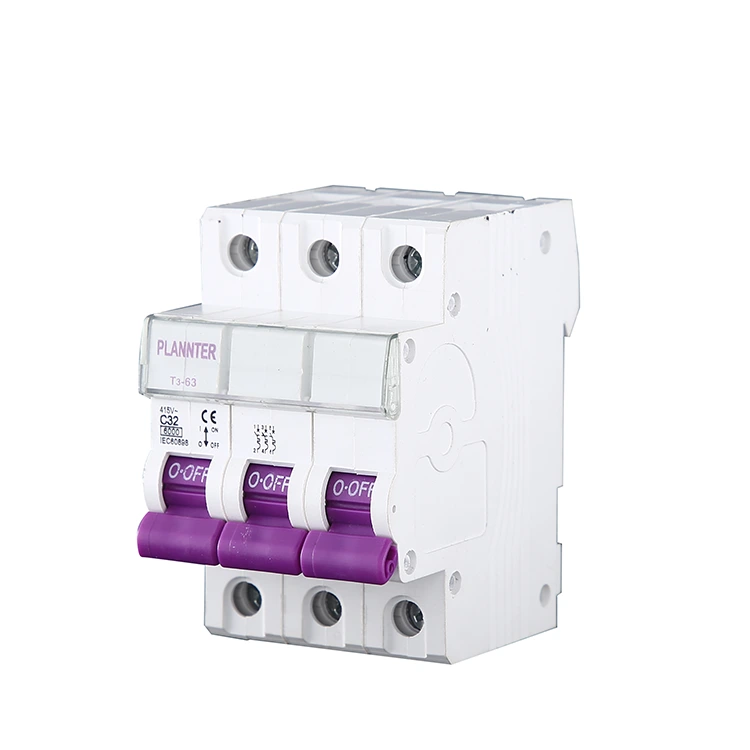

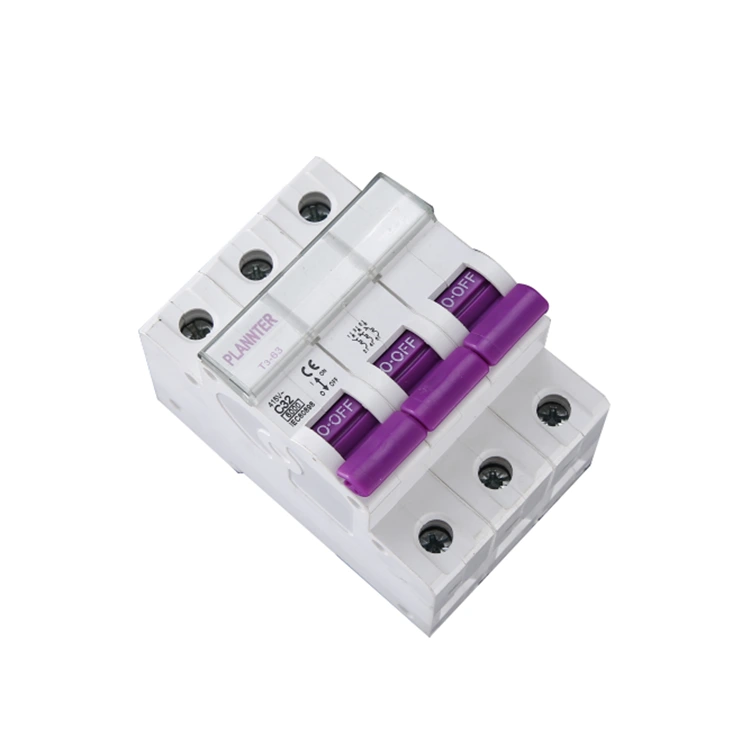

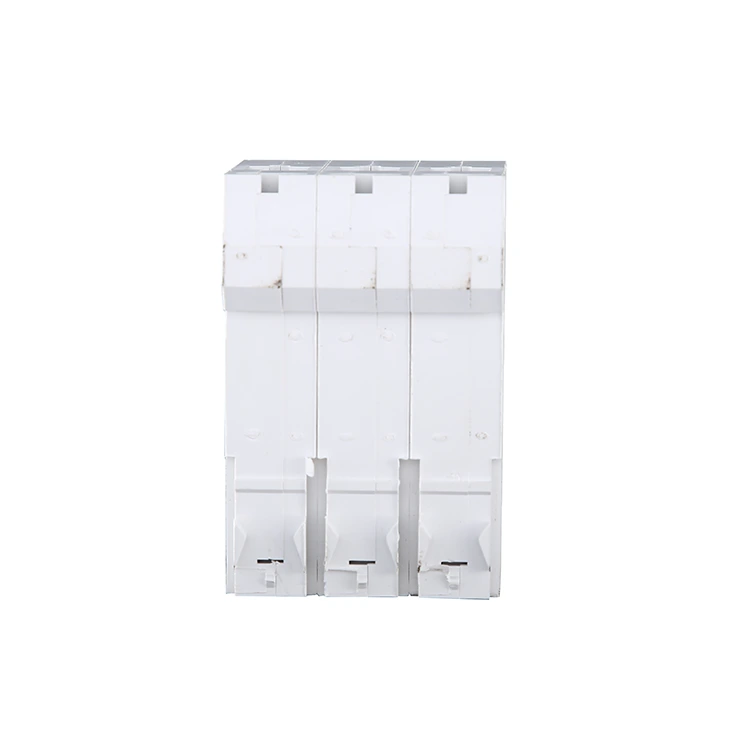

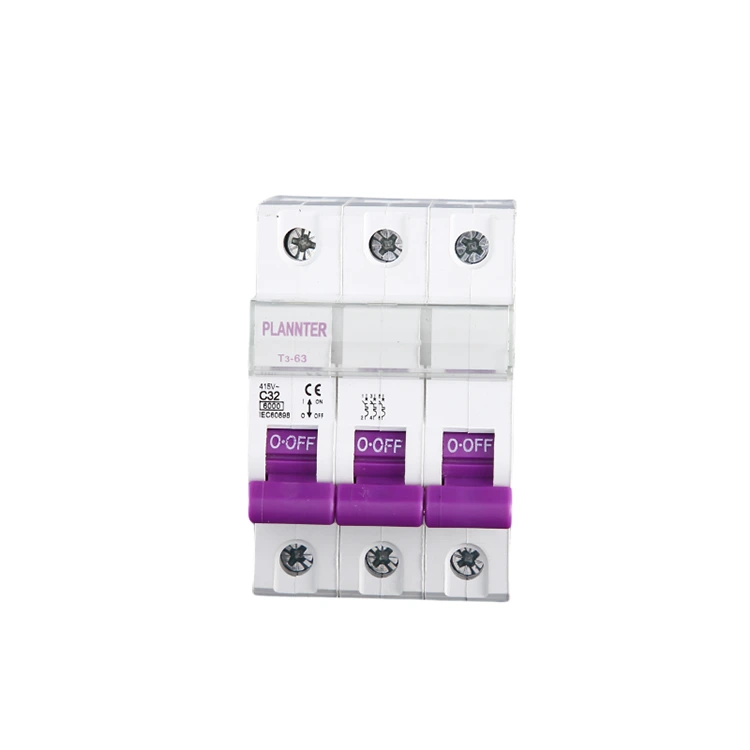

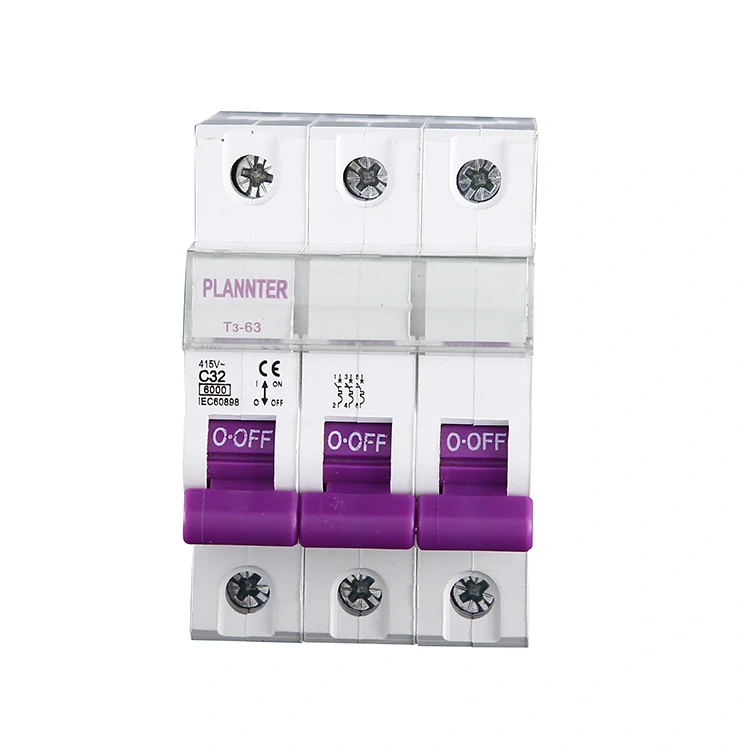

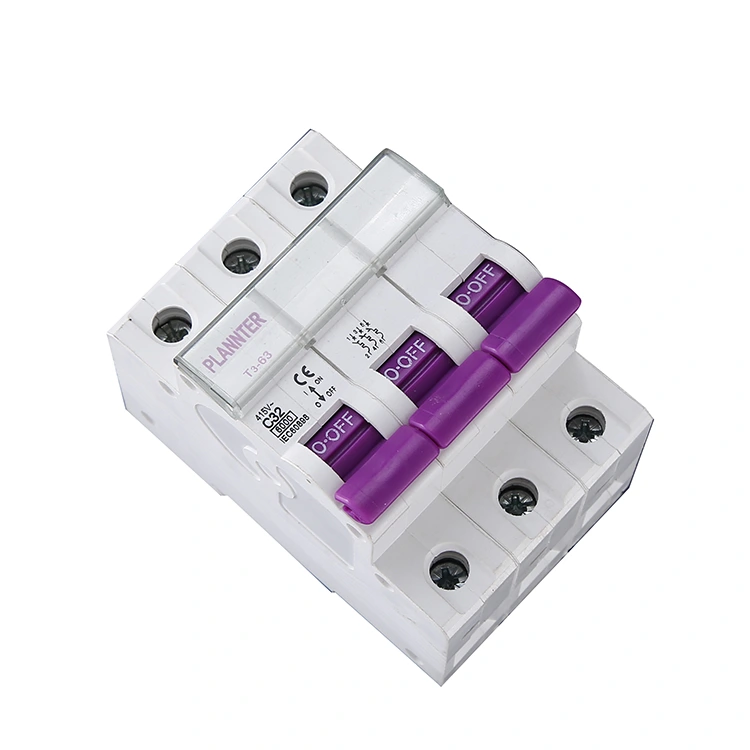

3 pólusú váltóáramú megszakító

A 3 pólusú váltakozó áramú megszakító az alacsony feszültségű elektromos készülékek kategóriájába tartozik, széles körben használt ipari, kereskedelmi és polgári területeken, háromfázisú áramkörökhöz tervezték, áramzavarokban fordulhatnak elő, mint például a túlterhelés, a rövidzárlati állapotok automatikusan lekapcsolják az áramkört, a berendezések és a személyzet biztonsága érdekében. Válassza a PUGAO-t (Plannter Electric) gyártóként, és gyári árat kap.

Termékjellemzők

1. Háromfázisú szinkronvezérlés

Ez a 3 pólusú váltóáramú megszakító képes az L1, L2 és L3 háromfázisú tápvezetékek egyidejű csatlakoztatására vagy leválasztására. Ha bármelyik fázisban hiba lép fel, a készülék mindhárom fázisban egyidejűleg áramszünetet vált ki, ezzel megelőzve a berendezés meghibásodását, amelyet a fáziskiesés alatti működés okoz.

2. Túlterhelés és rövidzárlat elleni védelem

Túlterhelés elleni védelem: hőkioldást alkalmaz a tartósan túlzott áramviszonyok kezelésére.

Rövidzárlat elleni védelem: Mágneses kioldást alkalmaz a nagyáramú hibák azonnali megszakításához.

Ennek a fejlett terméknek a kiválasztásával átfogó biztonsági védelmet biztosít elektromos áramkörei számára.

3. Továbbfejlesztett berendezések üzembiztonsága

Ez a termék csökkenti a háromfázisú feszültségkiegyensúlyozatlanságból eredő kockázatokat, megóvja a kritikus berendezéseket – például motorokat és kompresszorokat –, és hatékonyan csökkenti a berendezések károsodásával és leállásával kapcsolatos költségeket.

4. Moduláris tervezés és telepítés

A PUGAO termékek DIN-sínre szerelhető kialakítással rendelkeznek, amely lehetővé teszi az áramelosztó szekrényekbe vagy vezérlőpanelekbe történő zökkenőmentes integrációt. Ez megkönnyíti a hatékony kötegelt telepítést és karbantartást a mérnöki projekteken belül.

Főbb paraméterek és specifikációk

Termék megvásárlásakor vagy kiválasztásakor ellenőrizheti a 3-pólusú AC megszakító alábbi paramétereit a konkrét projektkövetelmények alapján, vagy kapcsolatba léphet velünk, hogy az Ön igényeire szabott átfogó megoldást dolgozzunk ki.

Névleges feszültség (Ue): Tipikusan 380 V, 400 V vagy 415 V AC (háromfázisú rendszerekhez).

Névleges áram (in): Az általános besorolások közé tartozik a 16A, 32A és 63A; A nagyáramú modellek 100A vagy 125A-ig kaphatók.

Megszakítási kapacitás (Icn): Például 6kA vagy 10kA. Tekintettel a háromfázisú teljesítményhez kapcsolódó magasabb energiaszintekre, a biztonsági redundancia fokozása érdekében ajánlatos a 10 kA-es specifikációt előnyben részesíteni.

Kioldási görbe:

C típus: Alkalmas irodaházakhoz, világítási rendszerekhez vagy általános kereskedelmi áramelosztáshoz.

D típus: Kifejezetten motorindító alkalmazásokhoz tervezték, képes ellenállni a névleges áram 10-14-szeresének megfelelő pillanatnyi bekapcsolási áramnak.

Használati óvintézkedések

1. Az elektromos rendszerek rendkívül összetettek. Biztonsági okokból a 3 pólusú váltóáramú megszakító működtetését és beszerelését szakképzett technikusoknak kell elvégezniük. Például működés közben először válassza le a terhelésoldali tápellátást, majd válassza le a másodlagos és harmadlagos oldalt.

2. Működés közben szigorúan tartsa be az üzemeltetési eljárásokat. Ha bármilyen olyan helyzet áll elő, amely befolyásolja az elektromos rendszer normál működését, azonnal tegyen vészhelyzeti intézkedéseket.

3. Sikeres telepítés után a megszakító megfelelően működik. Működés közben azonnal figyelje az aktuális adatokat, és végezzen időszakos ellenőrzéseket és karbantartásokat.

Mikor van szükség 3 pólusú váltóáramú megszakítóra?

Professzionális gyártóként és szállítóként a PUGAO 1 pólusú (1P) és 2 pólusú (2P) megszakítókat is kínál; mindazonáltal a termék kiválasztását illetően 3 pólusú (3P) megszakítót kell használni, ha háromfázisú elektromos berendezéssel vagy háromfázisú tápvezetékkel foglalkozik. Az alábbiakban felsoroljuk a konkrét forgatókönyvekre vonatkozó javaslatainkat:

1. Háromfázisú motoros berendezések

Ilyenek például az ipari motorok, vízszivattyúk, légkompresszorok stb.

Ok:

A háromfázisú motorok egyidejű tápellátást igényelnek mindhárom fázisban. Ha csak egy fázis szakad meg, miközben a többi aktív marad, a motor "fázisvesztés" állapotban fog működni; ez elkerülhetetlenül a motor leégéséhez vezet, ami jelentős anyagi veszteséggel jár.

2. Háromfázisú tápegységrendszerek

Ilyenek például a gyári áramelosztó rendszerek, kereskedelmi háromfázisú vezetékek, háromfázisú elosztószekrények stb.

Ok:

Az indoklás itt tükrözi a fent említett berendezéskategóriát: a háromfázisú vezetékeket szinkronban kell be- és kikapcsolni. Ha bármely fázisban rendellenesség lép fel, a teljes áramkört le kell választani az átfogó, szinkronizált háromfázisú védelem biztosítása érdekében.

3. Nagy teljesítményű ipari vagy kereskedelmi berendezések

Ilyenek például a központi légkondicionáló rendszerek, az ipari fűtőberendezések, az automatizált gyártógépek stb.

Ok:

Az ilyen berendezések általában nagy energiát fogyasztanak, és háromfázisú tápellátásra támaszkodnak; következésképpen a megfelelő működéséhez stabil és kiegyensúlyozott háromfázisú áramra van szükség.

4. Egyéb forgatókönyvek, amelyek védelmet igényelnek a fáziskiesés elleni károsodások ellen

Az ilyen berendezéseket magában foglaló projektekben az 1P vagy 2P megszakítók használata – 3P egység helyett – kockázatot jelent: ha az egyik fázis megszakad, miközben a többi feszültség alatt marad, a berendezés tovább fog működni, jóllehet kompromittált és rendellenes állapotban.

Kérjük, forduljon a PUGAO-hoz konkrét megoldástervezési és műszaki támogatási szolgáltatásokért.

GYIK

K: A PUGAO kínál testreszabási szolgáltatásokat?

V: Igen, személyre szabott szolgáltatást nyújtunk. A 3 pólusú váltóáramú megszakító kínai gyártójaként, 14 éves szakmai tapasztalattal a gyárban, testreszabhatja az olyan paramétereket, mint a névleges áram, a megszakítóképesség és a telepítési mód az egyedi igényeknek megfelelően.

K: Milyen műszaki paramétereket kell látnom?

V: 1. Névleges áram - meg kell egyeznie a terhelés tényleges üzemi áramával;

2. Névleges üzemi feszültség - meg kell egyeznie a rendszer feszültségszintjével;

3. Rövidzárlati megszakító képesség – nagyobbnak kell lennie, mint a beépítés helyén várható rövidzárlati áram.
