Szeretettel várjuk, hogy rendeljen kiváló minőségű és tartós AC öntött házas megszakítókat a tőlPUGAO (Plannter Electric). Professzionális gyártóként és saját gyárunkkal rendelkező beszállítóként egyablakos megoldást kínálunk – az értékesítés előtti tanácsadástól az értékesítés utáni műszaki támogatási szolgáltatásokig.
Alapszerkezet
Az AC formázott házas megszakítók nagy áramok kezelésére való képessége elsősorban a következő három összetevőn múlik:
1. Öntött tok
Ez az alkatrész elektromos szigetelést és mechanikai támogatást is biztosít; teljesen körülzárja a feszültség alatt álló részeket az áramütés elkerülése érdekében, kompakt szerkezettel rendelkezik, és gyakorlatilag nem igényel karbantartást.
2. Ív oltókamra
Amikor a megszakító megszakítja a nagy áramerősséget, az érintkezők között magas hőmérsékletű elektromos ív képződik. Az ívoltó kamra számos párhuzamos fémlemezből áll, amelyek az ív szegmentálására, meghosszabbítására és hűtésére szolgálnak, végső soron az ív oltására azt a pillanatot felhasználva, amikor az AC áram átlépi a nullapontot. Ez a mechanizmus a kulcsa annak, hogy biztonságosan meg tudja szakítani a több ezer ampert elérő rövidzárlati áramokat.
3. Utazási egység
Ez a fő elem, amely meghatározza a megszakító teljesítményét. A kioldó egységeket alapvetően két típusba sorolják: termikus-mágneses és elektronikus. Az előbbi fő elemei egy bimetál szalag és egy elektromágnes, míg az utóbbi egy mikroprocesszort és egy áramváltót alkalmaz. Ez a két típus eltérő védelmi jellemzőkkel rendelkezik, és különböző alkalmazási forgatókönyvekhez alkalmasak; a konkrét választást az egyes projektkövetelmények részletes elemzése alapján kell meghatározni.
Melyek az AC MCCB teljesítményképességei?
1. Kivételes megszakítási kapacitás
A szabványos lakossági megszakítók jellemzően akár 6000 A rövidzárlati áramot is képesek kezelni. Váltakozó áramú MCCB-ink azonban könnyedén megszakíthatják a 35 000 A (35 kA) – vagy még nagyobb (pl. 100 kA) – extrém rövidzárlati áramokat, ezáltal megóvják az elektromos rendszert a katasztrofális meghibásodásoktól.
2. Áramszabályozás
A legtöbb PUGAO AC MCCB állítható névleges árambeállítással (Ir) rendelkezik. Például egy 250A-es MCCB egy forgatógomb segítségével 200A-re kapcsolható, a tényleges energiafogyasztási igényektől függően; ez a funkció nagyobb rugalmasságot biztosít az energiaelosztás kezelésében.
3. Nagy teherbírású terhelések támogatása
Képes ellenállni az ipari motorok indításakor keletkező hatalmas bekapcsolási áramoknak, anélkül, hogy a szokásos kapcsolókhoz gyakran társuló zavaró kioldástól szenvedne.
Hogyan válasszuk ki a megfelelő AC MCCB-t a projektjéhez?
A modell kiválasztásakor javasoljuk, hogy az AC Molded Case Circuit Breaker öt kulcsfontosságú szempontjára összpontosítson:
1. Határozza meg a névleges áramot
Ez képezi a kiválasztási folyamat alapját. A megszakító névleges áramának meg kell haladnia az áramkör számított áramát.
Alapképlet: In ≥ Számított terhelési áram.
PUGAO Tipp: Induktív terheléseknél, például villanymotoroknál, a pillanatnyi indítóáram jelentős; ezért a megszakító kiválasztásakor jellemzően a számított áramerősség 1,2-1,5-szeresének megfelelő biztonsági ráhagyást kell alkalmazni, vagy speciális motorvédő MCCB-t kell választani.
2. Határozza meg a megszakítási kapacitást
A megszakítóképesség arra a maximális rövidzárlati áramra vonatkozik, amelyet a megszakító biztonságosan meg tud szakítani.
A transzformátor közelében: Ha nagy a rövidzárlati áram, akkor azt javasoljuk, hogy válasszon nagy megszakítási kapacitású modellt (pl. 50 kA vagy 100 kA).
Az elosztási ágak végén: Ahol a rövidzárlati áramok viszonylag alacsonyak, gazdaságosabb modell is választható (például 25 kA vagy 35 kA).
Alapelv: A megszakító végső rövidzárlati megszakítóképességének meg kell haladnia a becsült maximális zárlati áramot a beépítés helyén.
3. Válassza ki a Pólusok számát

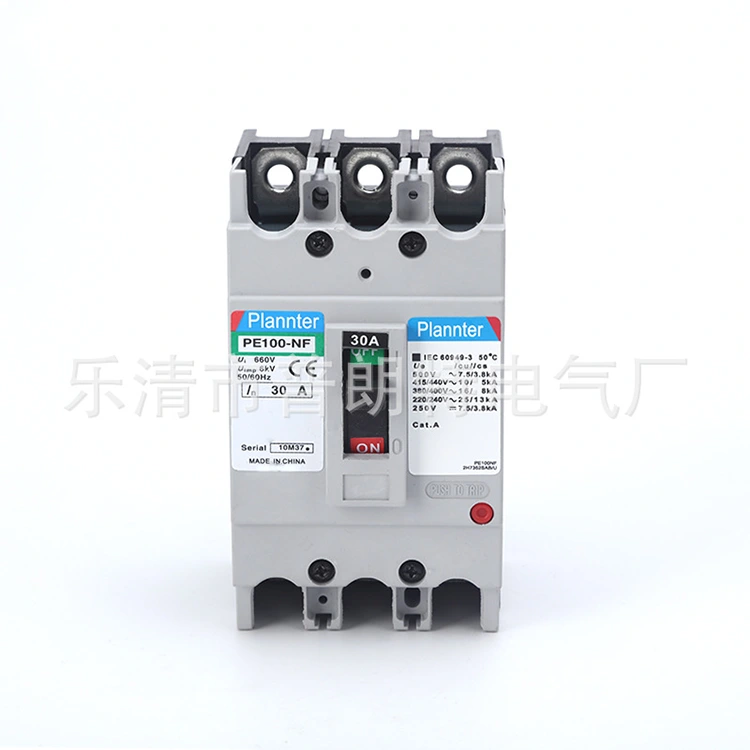

3P (3-pólusú): Kiegyensúlyozott háromfázisú rendszerekhez (pl. tisztán motor által hajtott terhelések) használatos; csak a három fázisvezetőt védi és szakítja meg.

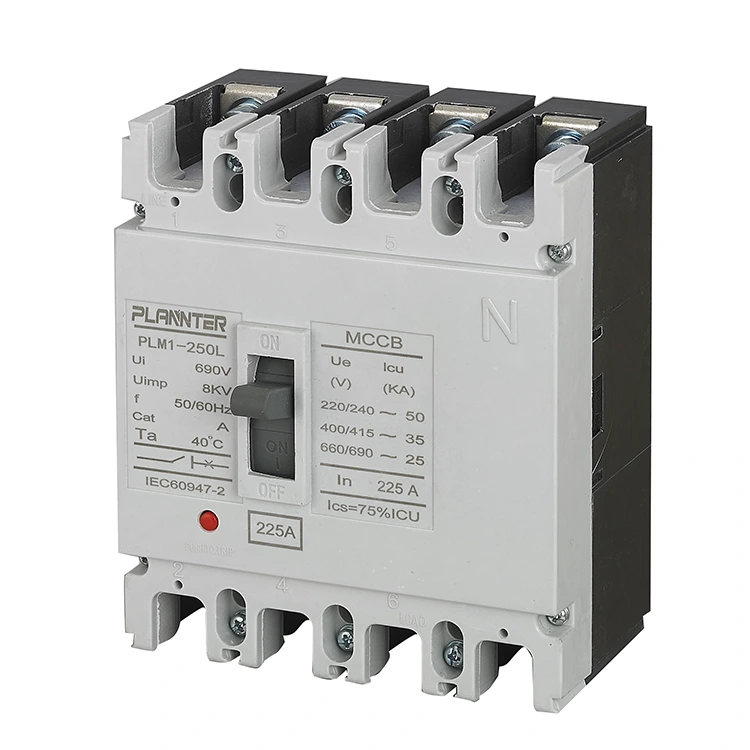

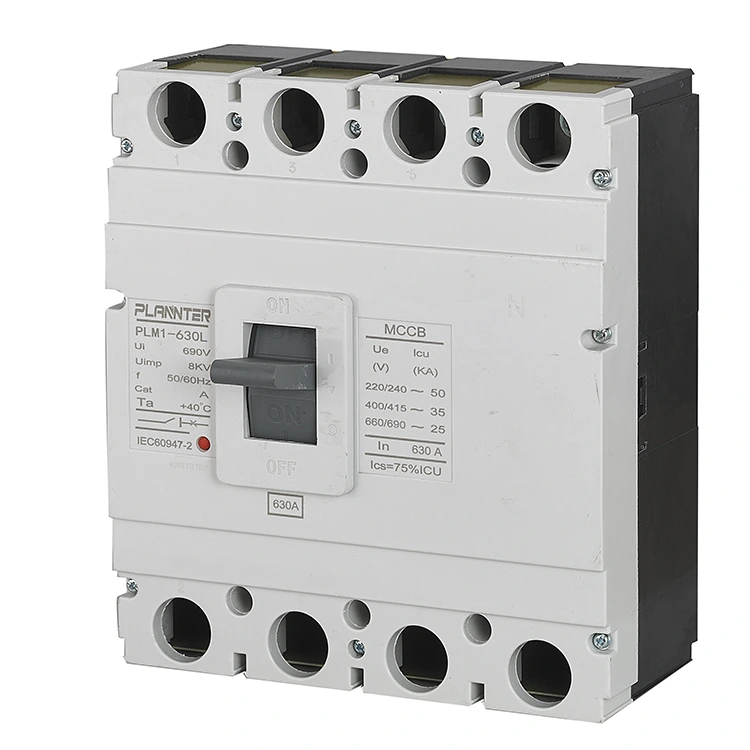

4P (4-pólusú): Kiegyensúlyozatlan háromfázisú rendszerekhez (háromfázisú és egyfázisú terhelések keverékét tartalmazza); egyidejűleg megszakítja a fázisvezetőket és a nullavezetőt, így nagyobb biztonságot nyújt a karbantartás során.
4. Válassza ki az utazási egység típusát

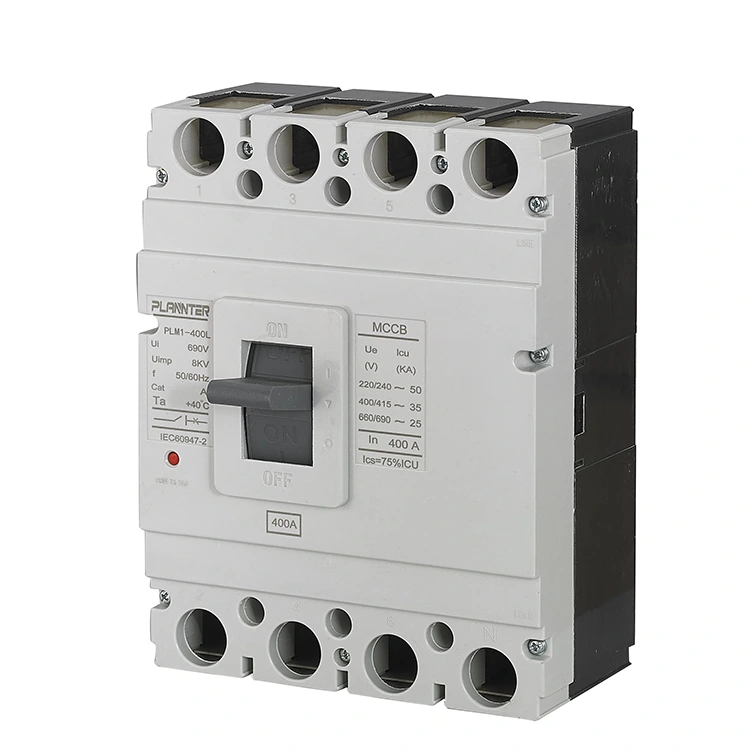

Hőmágneses: Egyszerű, megbízható szerkezettel rendelkezik, erős interferenciaállósággal, és gazdaságosabb. Alkalmas a legtöbb szabványos áramelosztó alkalmazáshoz.

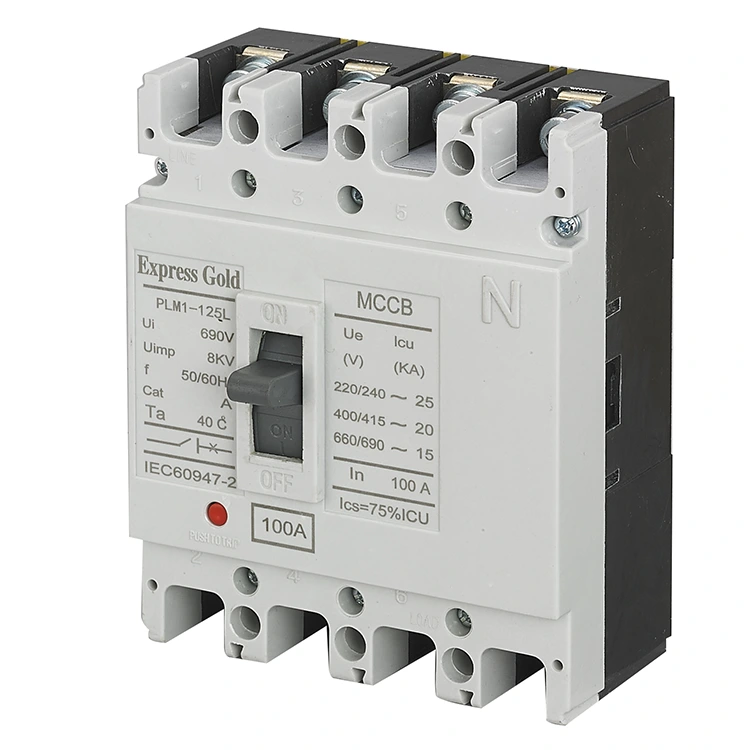

Elektronikus: Rendkívül nagy védelmi pontosságot kínál, lehetővé teszi az aktuális beállítások finomhangolását, valamint mérési és kommunikációs képességeket. Szigorú energiaminőségi követelményeket támasztó környezetekhez, például kórházakhoz, adatközpontokhoz vagy nagyméretű precíziós gyártólétesítményekhez alkalmas.
5. Vegye figyelembe a környezeti hőmérsékletet és a rögzítési módot
Leértékelés: Az MCCB névleges áramerőssége jellemzően 40°C-os környezeti hőmérsékleten alapul. Ha a megszakítót zárt, magas hőmérsékletű elosztószekrénybe kívánja beépíteni, kérjük, értesítsen bennünket, hogy az Ön konkrét projektkörülményei alapján meghatározhassuk a megfelelő megoldást.
Tartozékkövetelmények: Szüksége van söntkioldó egységre? Szüksége van segédérintkezőkre?
GYIK
K: Miért kapcsol ki a megszakítóm, amikor a motor elindul?
V: Ezt általában a kioldási görbe eltérése okozza.
A motor által az indítás során felvett pillanatnyi áram általában a névleges áram 7-12-szerese. Ha C típusú megszakítót választott, az ezt a túlfeszültséget tévesen rövidzárlatként értelmezi, és azonnal kiold.
Motorterhelés esetén kérjük, hogy D típusú öntött házas megszakítót (MCCB) vagy speciális motorvédő megszakítót válasszon.
K: Hogyan választhatok 3P és 4P megszakítók között?
V: Ez a rendszer földelési konfigurációjától és terhelési követelményeitől függ.
Válassza a 3P-t: tisztán háromfázisú terhelésekhez, ahol nincs szükség semleges vezetékre.
Válassza a 4P-t: Az egyfázisú terhelést tartalmazó rendszerekhez (amelyhez nulla vezeték szükséges).
K: Az öntött házas megszakítók (MCCB) biztosíthatnak földzárlat elleni védelmet?
V: Igen, megtehetik; ez a funkció azonban jellemzően nincs magába az egységbe integrálva, hanem moduláris összeszereléssel érhető el.
Ha szüksége van erre a funkcióra, földzárlatvédelmi modul is hozzáadható. Ne feledje azonban, hogy a földzárlat-védelem elsősorban tűzmegelőzésre szolgál; ha a cél az áramkör végi védelme az áramütés ellen, javasoljuk, hogy válasszon egy dedikált maradékáram-eszközt (RCD) vagy PUGAO-tMCB sorozat.
