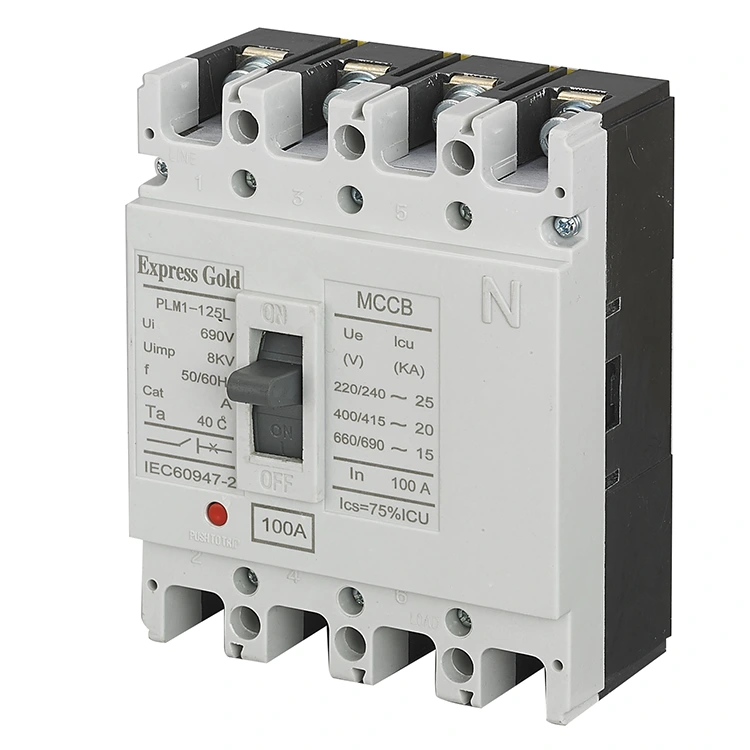

4P elektronikus kioldó egység

Itt, a Pugaóban (Plannter Electric) alapvető meggyőződésünk, hogy az elektromos biztonság nem lehet luxus – ez a biztonságos és kényelmes élet alapköve. Tekintsük a 100A, 4P elektronikus kioldóegységünket: kiváló minőségű hőre keményedő műanyagot használunk a burkolathoz, amelyet nagy hő és nyomás mellett fröccsöntünk. Ez a fejlett gyártási folyamat kiemelkedő méretstabilitást, fokozott szigetelési szilárdságot és állandó ívellenállást biztosít, így Ön magabiztossá válik elektromos infrastruktúrájában. Kérdései vannak? Keress bátran! Örömmel beszélgetünk és együttműködhetünk elektromos biztonságának biztosításában.

Kérdés küldése

termékleírás

A4P elektronikus kioldó egységegy fejlett védelmi modul, amelyet az öntött házas megszakítókban (MCCB) használnak, és egy háromfázisú négyvezetékes rendszerben (L1, L2, L3 és Semleges) mind a négy vezető figyelésére és vezérlésére szolgál. A hagyományos hárompólusú rendszerekkel ellentétben teljes szigetelést és védelmet biztosít, így kritikus megoldást jelent a modern elektromos elosztásban, ahol a biztonság és az áramminőség elengedhetetlen.

Egyszerre vezérli és védi a fázis- és nullavezetőket
Intelligens és precíz hibaérzékelést biztosít
Növeli a rendszer biztonságát összetett elektromos környezetben

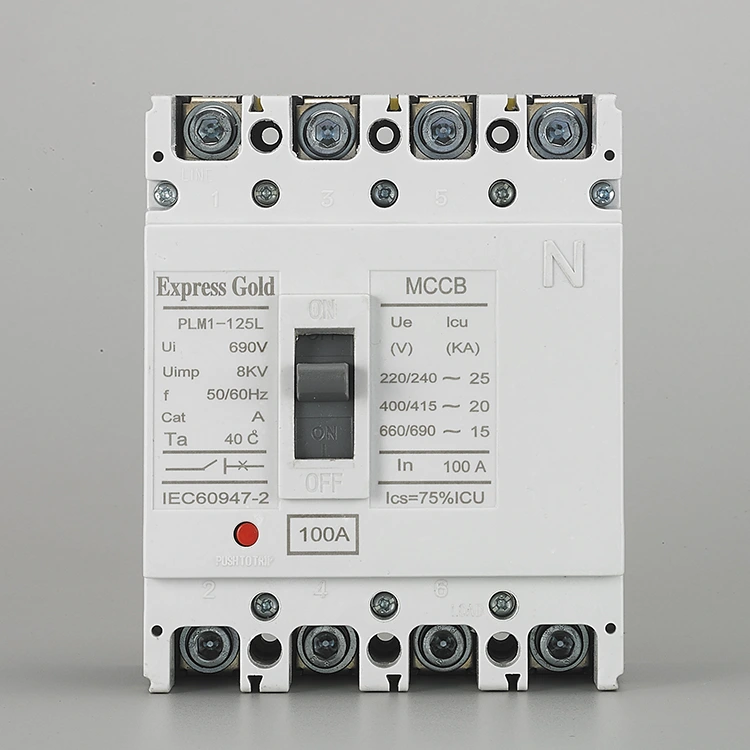

4P Electronic Trip Unit

Termékleírás

Írja be	Névleges áram (A)	Pólusszám	Névleges szigetelőfeszültség (V)	Névleges üzemi feszültség (V)	Végső rövidzárlati megszakító képesség (KA)	Szolgáltatások rövidzárlati megszakító képessége (KA)	Felhasználási kategória
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225 250 315 400				50	35
PLM1-400M	225 250 315 400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

Főbb jellemzők és előnyök

Semleges védelem

Biztosítja a nullavezető közvetlen felügyeletét és védelmét
Megakadályozza a nemlineáris terhelésekből származó harmonikus áramok által okozott semleges túlterhelést
Biztosítja, hogy minden pólus, beleértve a nullát is, le legyen választva hiba esetén
Kiküszöböli a hagyományos hárompólusú megszakítók biztonsági réseit

Állítható védelem

Elektronikus kioldási beállításokkal van felszerelve a precíz védelmi szabályozás érdekében
A 4P elektronikus kioldó egységek túlterhelési, rövidzárlati és azonnali védelmi paraméterei teljesen beállíthatók
Javítja a szelektivitást és a koordinációt az elosztórendszeren belül
Csökkenti a szükségtelen kioldásokat és növeli a rendszer üzemidejét

Speciális funkciók

Biztosítja az áramkör teljes leválasztását, megelőzve a visszatáplálás kockázatát
Növeli a biztonságot a karbantartási és szervizelési műveletek során
Megőrzi a semleges integritást az energiaátviteli forgatókönyvekben
Támogatja a biztonságos váltást a hálózati és a generátor tápellátása között

Mérés és kommunikáció

Támogatja az áram valós idejű monitorozását mind a négy póluson
Opcionális kommunikációs interfészek a rendszerintegrációhoz
Lehetővé teszi az adatalapú diagnosztikát és a prediktív karbantartást
Javítja az elektromos infrastruktúra láthatóságát és irányítását

Alkalmazások

Fő megszakító épületekben és ipari elosztópanelekben
Automatikus átviteli kapcsoló (ATS) rendszerek, amelyek 4P elektronikus kioldóegységeket használnak a biztonságos tápellátás érdekében.
Háromfázisú négyvezetékes rendszerek, amelyek teljes leválasztást igényelnek
Érzékeny vagy nem lineáris terhelésű kereskedelmi és ipari létesítmények
Kritikus környezetek, ahol elengedhetetlen a folyamatos áramellátás és a biztonság

GYIK

Mi a 4P4D és a 4P3D?

4P4D (négypólusú négy érzékelés):Mind a négy vezeték (L1, L2, L3, N) teljesen felügyelt és védett
4P3D (négypólusú három érzékelés):Csak a három fázisvezető figyelhető meg, míg a nulla kapcsolva van, de nincs aktívan védve
A 4P4D nagyobb biztonságot nyújt a nullaáram érzékelésével és védelmével
A4P elektronikus kioldó egység4P4D-vel harmonikus terhelésű vagy érzékeny berendezésekhez ajánlott

Beállítható a semleges védelem?

Igen, a semleges védelmi beállítások általában állíthatók a fejlett kioldóegységekben
A felhasználók beállíthatják a semleges áramvédelmi szinteket (pl. 50%, 100% vagy letiltva)
A beállítás segít megfelelni a rendszerkövetelményeknek és a terhelési jellemzőknek
Javítja a rugalmasságot változó semleges áramviszonyok mellett

Mi a semleges védelem célja?

Megakadályozza a túlmelegedést és a túlzott nullaáram okozta károsodást
Kiküszöböli a nemlineáris terhelések (pl. UPS, LED világítás, informatikai berendezések) okozta harmonikus torzítást.
Biztosítja a biztonságos működést háromfázisú négyvezetékes rendszerekben
A4P elektronikus kioldó egységteljes védelmet biztosít a fázis- és nullavezetők figyelésével

Hogyan teszteli az úti egységet?

Használja a beépített tesztgombot (ha rendelkezésre áll) a funkcionális ellenőrzésekhez
Alkalmazzon másodlagos áram befecskendezési tesztet a pontos kalibrálás ellenőrzéséhez
Erősítse meg a kioldási reakciót szimulált túlterhelés vagy hiba esetén
A rendszeres tesztelés biztosítja a megbízhatóságot és a karbantartási szabványoknak való megfelelést

Mit jelent, ha az állapotjelző lámpa világít?

Teljesítmény jelző:A kioldó egység feszültség alatt van és normálisan működik
Riasztás jelző:Figyelmeztető állapot, például túlterhelés vagy kioldás előtti jelzés
Utazásjelző:A megszakító egy hiba miatt leoldott
Hibakód kijelző (ha elérhető):Részletes hibadiagnosztikát biztosít
Az állapotjelző lámpák segítik a kezelőket a rendszerállapotok gyors azonosításában és a cselekvésben
