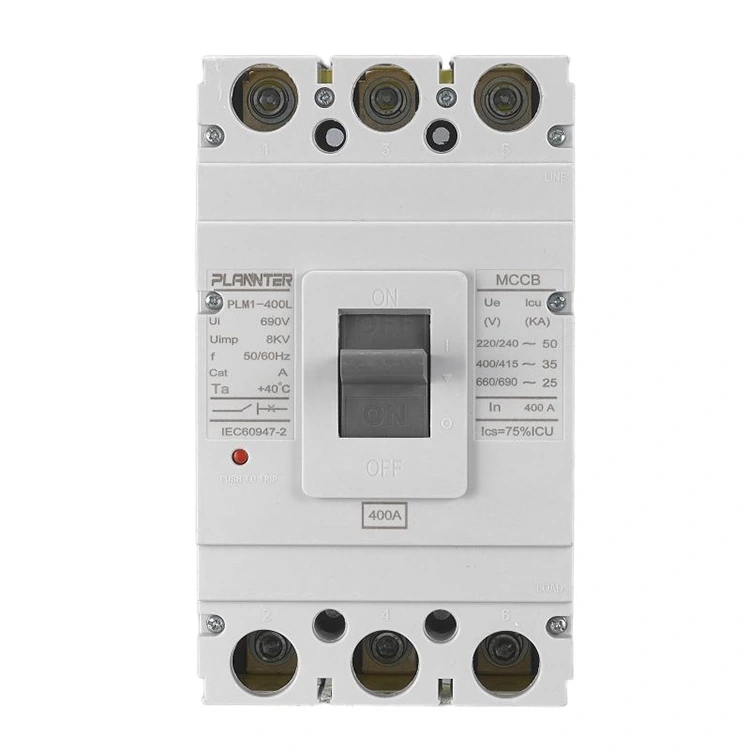

Elektromos 400A AC öntött ház megszakító

Az elektromos 400A AC MCCB műszaki adatai

• Névleges áram (in):400A
• Névleges üzemi feszültség (Ue):AC 400V / 415V
• Névleges szigetelési feszültség (Ui):Akár AC 800V
• Névleges gyakoriság:50/60 Hz
• Pólusok száma:3P / 4P opcionális
• Megszakítási kapacitás (Icu):50 kA – 65 kA (IEC 60947-2)
• Névleges szolgáltatás-megszakítási kapacitás (ICS):75% – 100% Icu
• Utazási egység típusa:Hőmágneses / Elektronikus (opcionális)
• Az utazás jellemzői:Állítható túlterhelés és fix/állítható rövidzárlatvédelem
• Mechanikai élettartam:≥ 10 000 művelet
• Elektromos élettartam:≥ 20 000 művelet
• Kapcsolattartó anyag:Ezüst-ón-oxid ötvözet
• Telepítési mód:Fix rögzítés
• Csatlakozás típusa:Első/hátsó csatlakozás opcionális
• Működési mechanizmus:Kézi működtetés opcionális motoros mechanizmussal
• Védelmi szint:IP20 (házzal magasabb)
• Környezeti hőmérséklet:-5°C és +40°C között
• Szabványoknak való megfelelés:IEC 60947-2, ISO9001

Termékjellemzők:

√ A megszakítóképesség eléri a 65 kA-t

√ 400 A névleges üzemi áram

√ Az érintkezők alacsony impedanciájú ezüstötvözetből

√ Nagy sebességű négyrúd-rudazat

√ Kompakt felépítés, egyszerű telepítés

√ Szigorú hurokellenállás ellenőrzésen megy keresztül

√ Az automatizált gyártás megőrzi az egységességet

√ Azonnali rövidzárlati megszakítás

√ Megbízható lefelé irányuló áramköri védelem

√ Költséghatékony, csökkentett karbantartási igényekkel

A 400A AC MCCB fő előnyei

Nagyáram kezelése:

• 400 A névleges feszültség nagy elektromos rendszerek nehéz terheléseinek kezelésére
• Támogatja a fő panelek és a későbbi berendezések megbízható működését

Állítható utazási beállítások:

• A hőmágneses kioldó egység finom beállítást tesz lehetővé a túlterhelés és rövidzárlat elleni védelem érdekében
• Optimalizálja a védelmet a terhelés típusa és az alkalmazás forgatókönyve alapján

Nagy megszakítási kapacitás:

• Végső megszakítási kapacitás (Icu) 50–65 kA az IEC 60947-2 szabvány szerint
• Gyorsan megszakítja a súlyos hibaáramot a berendezések és a kábelek védelme érdekében

Kompakt kialakítás:

• Helytakarékos megoldás a hagyományos keretes megszakítókhoz képest
• Könnyen beszerelhető és karbantartható paneltáblákban és áramelosztó egységekben

Sokoldalú kiegészítők:

• Opcionális segédérintkezők, söntkioldások és riasztómodulok a rendszerintegrációhoz
• Kompatibilis a különböző vezérlési és felügyeleti beállításokkal

Tartósság és megbízhatóság:

• Ezüst-ón-oxid ötvözet érintkezők precíziós bélyegzéssel és lézerhegesztéssel
• Az elektromos élettartam meghaladja a 20 000 ciklust és alacsony érintkezési ellenállás 35 mikroohm alatt
• A fejlett összeszerelés és kalibrálás egyenletes működési erőt és teljesítményt biztosít

Fokozott biztonság:

• A nagy áteresztőképességű szilíciumacél mágneses járom 10 ms alatti rövidzárlati reakciót biztosít
• 100%-os gyári ellenőrzés nyomatékkalibrált kapocscsavarokkal és hurokellenállás ellenőrzéssel
• Megbízható védelem az elektromos hibák ellen és fokozott személyi biztonság

GYIK

Mi a 400A-es MCCB fő alkalmazása?

• Az elektromos 400A-es váltóáramú öntött házas megszakítót fő áramelosztó panelekben használják ipari, kereskedelmi és nagy lakossági rendszerekben.
• Megvédi az áramköröket túlterheléstől, rövidzárlattól és hibaáramoktól.
• Biztosítja a downstream berendezések, például motorok, transzformátorok és nagyméretű készülékek megbízható működését.

Állítható a 400A kioldás beállítása?

• Igen, az MCCB termikus-mágneses kioldóegységgel rendelkezik állítható beállításokkal.
• Lehetővé teszi a testreszabást a terhelés típusa és a biztonsági követelmények alapján.
• Segít megelőzni a kellemetlen botlást, miközben fenntartja a hatékony védelmet.

Mi a különbség a 3P és a 4P 400A MCCB között?

• 3P MCCB: Védi a háromfázisú áramköröket, a nulla vezetéket szakadatlanul hagyja.
• 4P MCCB: Védi a háromfázisú áramköröket és a nulla vezetéket, teljes leválasztást biztosítva.
• A kiválasztás a rendszerkövetelményektől és a biztonsági szabványoktól függ.

Milyen méretű kábelt használjak egy 400A-es MCCB-hez?

• A kábel mérete a telepítés típusától, a szigetelőanyagtól és a megengedett feszültségeséstől függ.
• A 400A-es MCCB-ket általában 120 mm² és 185 mm² közötti rézvezetőkkel párosítják.
• Forduljon a Pugao Electric céghez a konkrét projektkörülményeken alapuló pontos ajánlásokért.

Milyen gyakran kell tesztelni egy 400A-es MCCB-t?

• Rendszeres ellenőrzés javasolt, általában 6–12 havonta kritikus rendszerek esetén.
• Tesztelje a mechanikai működést, a kioldási reakciót és a csatlakozás integritását.
• Biztosítja, hogy az elektromos 400 A-es váltóáramú öntött házas megszakító megbízható védelmet tartson fenn teljes élettartama alatt.
