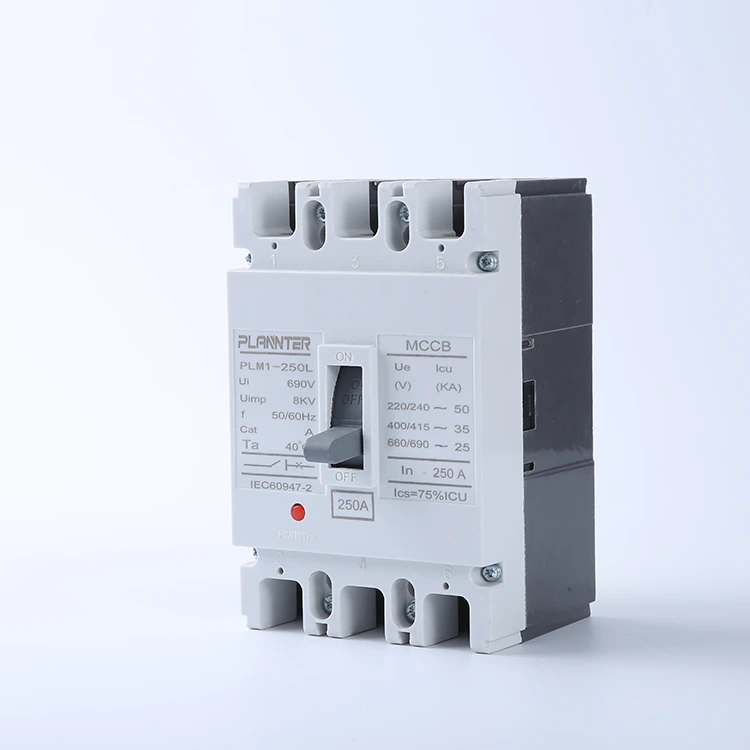

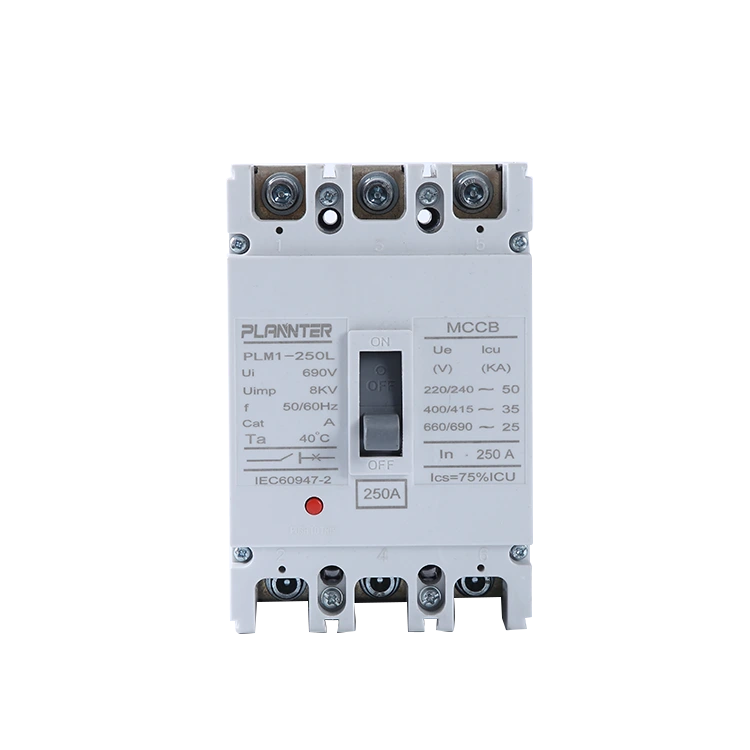

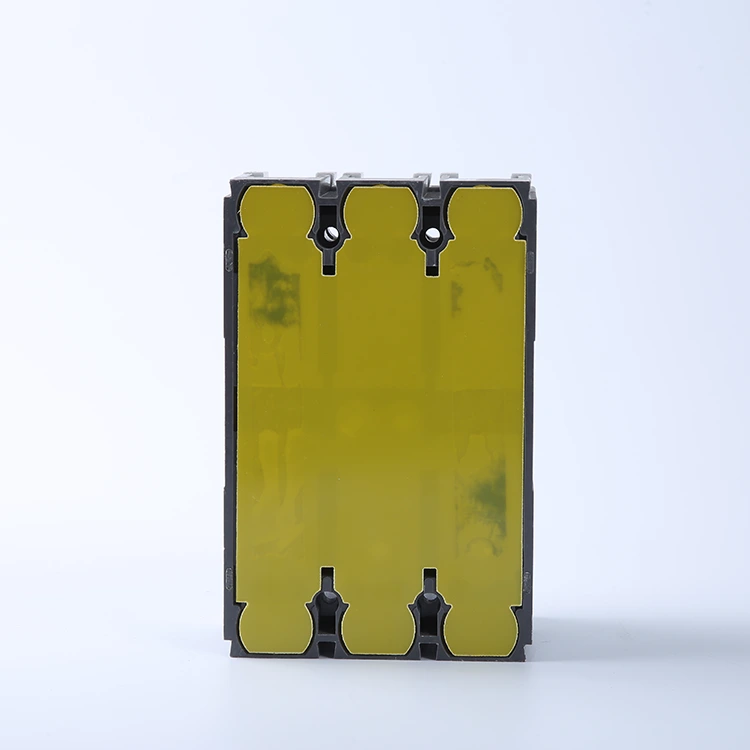

AC nagyfeszültségű öntött ház megszakító

AnAC nagyfeszültségű öntött ház megszakítóegy robusztus áramkörvédő eszköz, amelyet nagy áramterhelések és szélsőséges rövidzárlati helyzetek kezelésére terveztek. Az energiarendszer "végső védelmeként" szolgál, biztosítva a megszakítást még súlyos hibaállapotok esetén is.

Az ív- és ütésálló anyagokból készült megszakítók méretstabil teljesítményt nyújtanak, így a teljesítményszabályozó szekrények megbízható magja a nagyszabású műveletekhez.

Főbb jellemzők és specifikációk

Feszültség tartomány

Névleges üzemi feszültség:AC 400V/690V; A váltóáramú nagyfeszültségű öntött tokos megszakító alkalmas ipari minőségű nagyfeszültségű áramelosztási alkalmazásokhoz, és támogatja a háromfázisú, háromvezetékes rendszereket.

Szigetelési teljesítmény:3000 V-os teljesítmény-frekvencia-ellenállási feszültséggel és 8 kV-os impulzusálló feszültséggel rendelkezik, amely biztosítja a szigetelés biztonságát nagyfeszültségű környezetben.

Breaking Capacity

Ultimate Short-Circuit BrFogyasztási kapacitás:Az Icu eléri a 65 kA-100 kA-t, lehetővé téve az áramkör gyors megszakítását szélsőséges rövidzárlati hibák esetén, hogy a rendszer végső védelmi vonalaként szolgáljon.

Szolgáltatás rövidzárlati megszakító kapacitása:Ics ≥ 50 kA, ami lehetővé teszi, hogy az eszköz többszöri hibakimaradás után is működőképes maradjon, ezáltal csökkentve a karbantartási költségeket.

Aktuális értékelések

Névleges áram:250A–1600A tartományt fed le, és támogatja az olyan szabványos specifikációkat, mint a 250A, 400A, 630A, 800A, 1000A, 1250A és 1600A, hogy megfeleljen a különféle terhelési követelményeknek.

Állítható utazási beállítások:80%–100% In hőkioldási tartomány és 4–10 In mágneses kioldási tartomány, amely szelektív védelmet tesz lehetővé a kellemetlen kioldás megakadályozása érdekében.

Üzemeltetési feltételek

Környezeti hőmérséklet:-25°C és +70°C között, képes ellenállni a szélsőséges hőmérsékleti ingadozásoknak ipari környezetben.

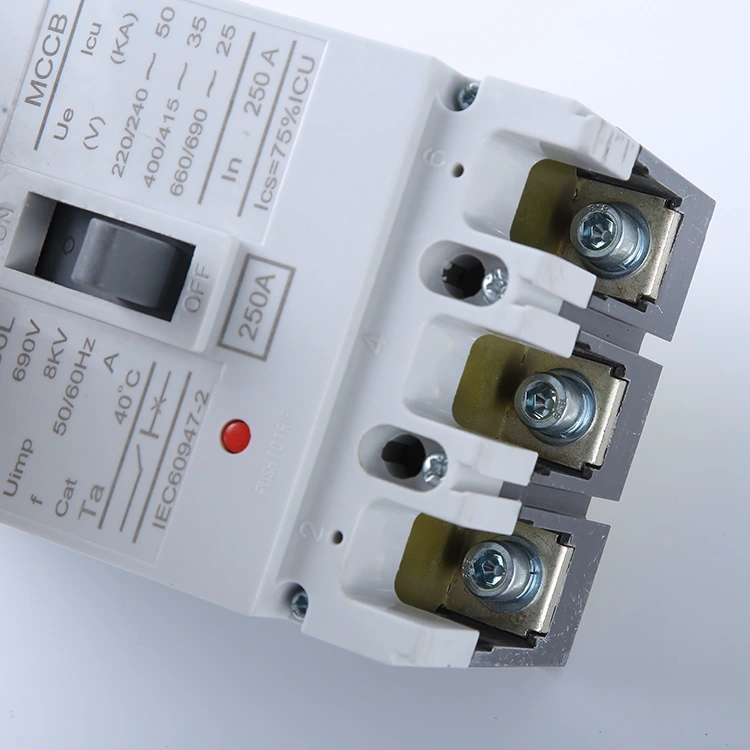

Szerelési mód:Fix vagy kihúzható típus; támogatja a vízszintes/függőleges gyűjtősín csatlakozásokat, és kompatibilis a szabványos elosztószekrény beépítési méretekkel.

Védelmi osztály:IP20 (szekrénybe szereléshez); a ház magas hőmérsékletnek ellenálló, ütésálló műszaki műanyagból készült, és megfelel az IEC 60947-2 szabványnak.

Főbb különbségek: alacsony feszültség vs. nagyfeszültségű megszakítók

Az alacsony feszültségű (LV) és a nagyfeszültségű (HV) védelem közötti különbség megértése kulcsfontosságú az áramelosztó rendszer számára megfelelő berendezés kiválasztásához. Így hasonlítják össze:

Kisfeszültségű (LV) megszakítók

• Feszültség tartomány:Tipikusan legfeljebb **1000 V AC** rendszerekhez ajánlott. Az általános besorolások közé tartozik a 240 V és a 400 V lakossági és kiskereskedelmi használatra.
• Alkalmazások:Széles körben használják háztartási elosztótáblákban, kis kereskedelmi épületekben és végső áramkör védelmében (világítás, aljzatok).
• Méret és összetettség:Általában kompakt (pl. MCB-k) és egyszerűbb kialakítású, az alapvető túlterhelés- és rövidzárlat-védelemre koncentrálva, bonyolult ívvezérlő rendszerek nélkül.

Nagyfeszültségű (HV) megszakítók

• Feszültség tartomány:Közép- és nagyfeszültségű rendszerekhez tervezték, gyakran **3,3 kV-tól 72,5 kV-ig** vagy magasabb feszültségig.
• Ív oltás:Mivel a nagy feszültség erős íveket hoz létre, ezek a megszakítók (mint a miénkAC nagyfeszültségű öntött ház megszakító) fejlett ívoltó technológiákat, például vákuumpalackokat, SF6 gázt vagy speciális rácsokat igényelnek az áram biztonságos megszakításához.
• Alkalmazások:Nélkülözhetetlen a nehézipari üzemekben, az erőművekben, a nagy transzformátorokban és a fő elosztó betáplálókban, ahol a megbízhatóság kritikus.
• Védelem:Gyakran fel vannak szerelve kifinomult elektronikus kioldó egységekkel a precíz szelektív koordináció és távirányító képességek érdekében.

Melyek a nagyfeszültségű megszakítók típusai?

A nagyfeszültségű megszakítókat az elektromos ív oltására használt közeg szerint osztályozzák. A megfelelő típus kiválasztása elengedhetetlen a rendszer biztonsága és hatékonysága szempontjából.

Vákuum áramkör megszakító (VCB)

• Alapelv:Vákuumot (nyomás < 10-4 Pa) használ ívoltó és szigetelő közegként. A gázmolekulák hiánya rendkívül megnehezíti az ív fenntartását.
• Főbb jellemzők:Kompakt méret, hosszú élettartam és karbantartásmentes működés. Környezetbarátak, mivel nem használnak gázt vagy olajat.
• Alkalmazás:Domináns a középfeszültségű (40,5 kV-ig) beltéri kapcsolóberendezési alkalmazásokban.

SF6 megszakító

• Alapelv:Kén-hexafluorid (SF6) gázt használ, amelynek szigetelési szilárdsága ~2,5-szerese a levegőnek, és ívoltási képessége ~100-szor jobb, mint a levegő.
• Főbb jellemzők:Kiváló teljesítmény nagyfeszültségű (HV) és extra nagyfeszültségű (EHV) átviteli hálózatokban. Megbízhatóak, de szigorú tömítést igényelnek a gázszivárgás megelőzése érdekében.
• Alkalmazás:Széles körben használják alállomásokban és kültéri nagyfeszültségű távvezetékekben (72,5 kV felett).

Air Blast áramköri megszakító

• Alapelv:Nagynyomású sűrített levegőt használ az ív kifújására, gyorsan lehűtve és eloltva azt.
• Főbb jellemzők:Gyors működés és tűzbiztos (olaj nélkül). Ezek azonban zajosak, és összetett légkompresszor-rendszert igényelnek.
• Alkalmazás:Korábban nagyon magas feszültségű (EHV) rendszerekhez használták, bár a modern hálózatokban nagyrészt SF6 és VCB váltották fel.

Hol illik az AC High Voltage MCCB?

Míg a VCB-k és az SF6 megszakítók átviteli szintű feszültségeket kezelnek, aAC nagyfeszültségű MCCBipari középfeszültségű elosztásra tervezték (például 690 V-tól 3,6 kV-ig). Áthidalja a szakadékot a szabványos kisfeszültségű megszakítók és a masszív nagyfeszültségű kapcsolóberendezések között, robusztus védelmet nyújtva a nehézgépek és erőközpontok számára.

GYIK

Mi a névleges feszültség (Un)?

A névleges üzemi feszültség (Un) a miAC nagyfeszültségű MCCBáltalában **690V AC**-ig terjed. Ez a besorolás biztosítja, hogy a megszakító biztonságosan tudjon működni és leválasztani az áramköröket nagyfeszültségű ipari környezetben, például nagy erőművekben és nehézgépekben.

Használhatok szabványos MCCB-t a transzformátor primer oldalához?

Igen, de ez körültekintő választást igényel. A megszakítónak kezelnie kell a transzformátor bekapcsolási áramát zavaró kioldás nélkül. A miénkAC nagyfeszültségű MCCBsorozat állítható mágneses kioldási beállításokkal rendelkezik (pl. 4-10-szer In), lehetővé téve a küszöb beállítását elég magasra ahhoz, hogy elviselje a bekapcsolási áramokat, miközben továbbra is biztosít védelmet a rövidzárlat ellen.

Mekkora a tipikus áramtartomány?

A nagyfeszültségű öntött házas megszakítók általában nagyobb áramigényt fedeznek a szabványos mini megszakítókhoz képest. A kínálatunk jellemzően től ​​ig terjed250A-tól 2500A-ig, így alkalmasak főelosztó adagolókra és nagy ipari terhelésekre.

Miben különböznek a biztosítékoktól?

• Visszaállítható:Ellentétben a biztosítékokkal, amelyeket hiba után ki kell cserélni, az MCCB a kioldás után visszaállítható.
• Állíthatóság:Az MCCB-k állítható kioldási beállításokat tesznek lehetővé (termikus és mágneses), olyan precíz védelmi koordinációt kínálva, amelyet a rögzített biztosítékok nem tudnak biztosítani.
• Átkapcsolás:Az MCCB kézi kapcsolóként szolgálhat az áramellátás leválasztására karbantartás céljából.

Mi történik, ha AC megszakítót használok egy egyenáramú rendszeren?

Ne tedd ezt.Az AC megszakítók a nullát átlépő váltakozó áramra támaszkodnak az elektromos ív kioltásához. Az egyenáram nem haladja meg a nullát, vagyis az ív nem fog kialudni, és tüzet vagy robbanást okozhat. Kifejezetten egyenáramú alkalmazásokhoz tervezett megszakítót kell használnia.

Hogyan lehet biztonságosan cserélni a nagyfeszültségű MCCB-t?

A biztonság a legfontosabb. Kövesse az alábbi lépéseket:

1. Áramtalanítás:Kapcsolja ki az upstream tápegységet, és ellenőrizze, hogy a feszültség nulla.
2. Kizárás/Tagout:Alkalmazzon reteszelő eszközöket, hogy megakadályozza a véletlen újrakapcsolást.
3. Leválasztás:Távolítsa el a vezetéket és a töltőkábelt (és a nulla vezetéket, ha van).
4. Csere:Szerelje le a régi egységet, és telepítse az újatAC nagyfeszültségű öntött ház megszakító, biztosítva, hogy minden csatlakozás a gyártó specifikációi szerint legyen meghúzva.
