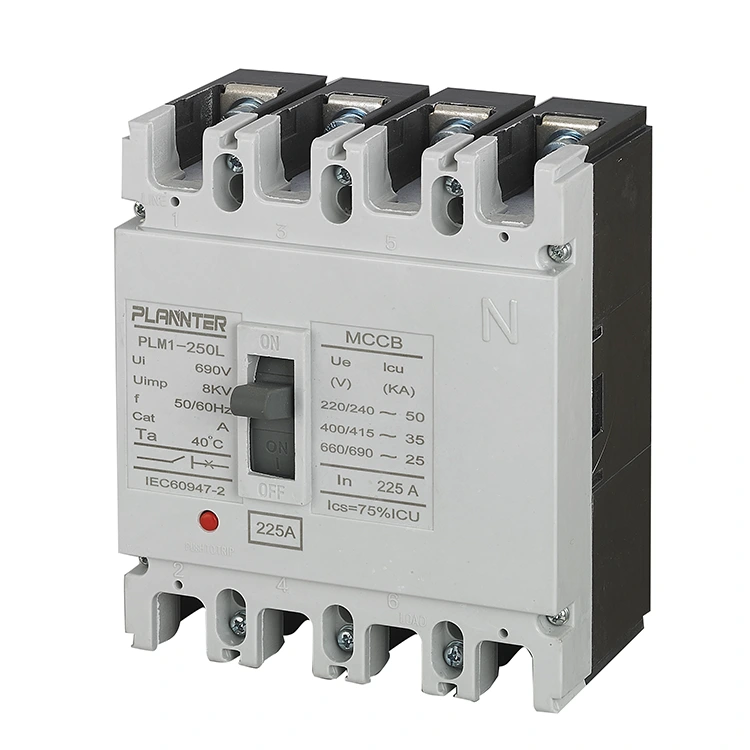

AC 4 pólusú öntött ház megszakító 225A

Mi az AC 4 pólusú öntött tokos 225A áramköri megszakító?

AAC 4 pólusú öntött ház megszakító 225Aegy speciális elektromos védelmi berendezés, amely háromfázisú áramkörök védelmére szolgál semleges vezetékkel (L1, L2, L3, N). A 225 amper névleges teljesítményű tápegység központi elemként szolgál a közbenső áramelosztáshoz, védi a későbbi berendezéseket a túlterheléstől és a rövidzárlatoktól, miközben biztosítja a rendszer teljes leválasztását.

Hogyan működik, működik és hibakeresés

Működési Mechanizmus

Az egység áttekinthető, érzékeny kézi működtető mechanizmussal rendelkezik, határozott tapintható visszajelzéssel. A fogantyúk pozíciói kifejezetten meg vannak jelölve:

• ON:Az áramkör zárt és feszültség alatt van.
• LE:Az áramkör nyitott és feszültségmentes.
• MEGBOLT:Köztes helyzet, amely hibát jelez.

Működési elv

Az AC 4 pólusú öntött tokos megszakító 225A hőmágneses kioldó egységet használ a kétrétegű védelem érdekében:

• Hővédelem (túlterhelés):Bimetál elemet használ az inverz idejű kioldáshoz. Minél nagyobb a túlterhelési áram, annál gyorsabb a kioldás.
• Mágneses védelem (rövidzárlat):Azonnali választ ad a nagy erejű hibaáramokra (akár több tíz kA-ig) azonnal.

Üzembe helyezés és tartozékok

A sorozat erős bővíthetőséget kínál speciális alkalmazási igényekhez. Az üzembe helyezés magában foglalja a szükséges kiegészítők telepítését a kijelölt nyílásokba:

• Kisegítő elérhetőségek:A megszakító állapotának távoli jelzésére.
• Sönt kioldás:Lehetővé teszi a megszakító távoli kioldását/nyitását.
• Feszültségcsökkenési kioldás:Automatikusan kioldja a megszakítót, ha a feszültség a biztonságos szint alá esik.
• RCD modul:Földzárlat elleni védelmet biztosít az átfogó biztonság érdekében.

Főbb műszaki jellemzők és specifikációk

Kapacitás

Névleges áram225A, alkalmas közbenső elosztási terhelésekre.

lengyelek

4 pólusú (4P):Három fázist és a nullát védi, biztosítva az áramkör teljes leválasztását.

Feszültség

Szabványos váltakozó áramú elosztó hálózatokhoz (tipikusan 400V/690V AC) tervezték.

Utazási egység

StandardHőmágnesesmodellváltozattól függően állítható vagy fix beállításokkal rendelkező egység.

Megszakítási értékelések

Nagy rövidzárlat-megszakító képesség (Icu), amely több tíz kiloamper biztonságos kezelésére képes.

Felszerelés

Biztonságosan használcsavaros csatlakozások, amely megbízható elektromos interfészt biztosít nagyáramú alkalmazásokhoz.

Építés

Robusztus öntött tok kialakítás, amely ütésálló és mérettartó.

Minőségbiztosítás és szállítás

A Pugao Electricnél az az elvünk, hogy „megakadályozzuk, hogy a hibák továbbhaladjanak a következő szakaszba”.

• 100%-os ellenőrzés:Szállítás előtt minden egység mechanikai, elektromos és környezetvédelmi vizsgálaton esik át.
• Export-minőségű csomagolás:Az AC 4 pólusú öntött tokos 225A áramkör-megszakító biztonságosan ellenáll a nagy távolságú kezelésnek.
• Gyors szállítás:A szokásos modellek gyakran készletből állnak rendelkezésre, míg a testreszabott megrendelések a megerősített gyártási idővonalat követik.

<

Termékleírás

GYIK

Miért használjunk 4 pólusú pólust a 3 pólusú helyett?

A 4 pólusú megszakító mindhárom fázist leválasztjaésa nullavezetőt egyszerre. Ez elengedhetetlen a következőkhöz:

• Biztonság:Biztosítja az áramkör teljes leválasztását a karbantartó személyzet számára.
• Tartalék táprendszerek:Átviteli kapcsolókhoz (ATS) szükséges, hogy megakadályozzák a nulla-föld közötti hurkokat a közüzemi és a generátor tápellátása közötti váltáskor.
• Harmonikus enyhítés:Védelmet nyújt a nemlineáris terhelések (például VFD-k és számítógépek) okozta semleges áramok ellen.

Mi a névleges feszültség?

AAC 4 pólusú öntött ház megszakító 225Ajellemzően szabványos ipari elosztófeszültségre van méretezve, általában támogatva400V - 690V ACrendszerek. A pontos névleges üzemi feszültséget (Ue) és szigetelési feszültséget (Ui) az egység adattábláján találja meg.

Mi az utazási egység típusa?

A szabványos modellek aTermikus-mágneses kioldó egység:

• Termikus:Inverz idejű védelmet biztosít a túlterhelés ellen bimetál szalag segítségével.
• Mágneses:Azonnali védelmet nyújt rövidzárlat ellen.

Megjegyzés: A pontosabb beállításokhoz elektronikus kioldóegységek is rendelkezésre állnak.

Mekkora a megszakítóképesség?

A megszakítási kapacitás (Icu) az adott modellváltozatonként változik, de a közbenső elosztásra jellemző jelentős hibaáramok kezelésére szolgál. AAC 4 pólusú öntött ház megszakító 225Aáltalában tól terjedő megszakítóképességet kínál25kA-tól 85kA-ig(400 V-on), biztosítva, hogy biztonságosan megszakítsa a rövidzárlatokat károsodás nélkül.
