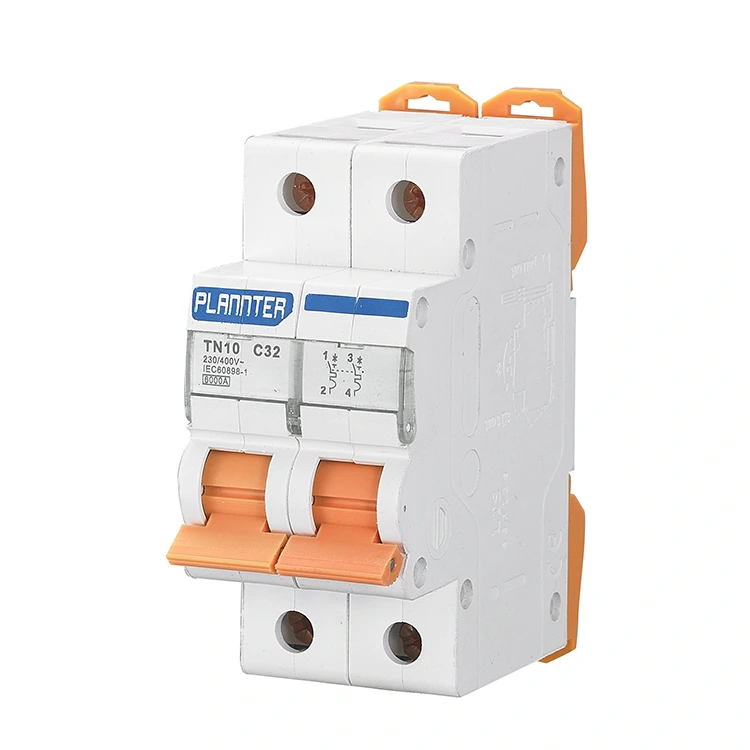

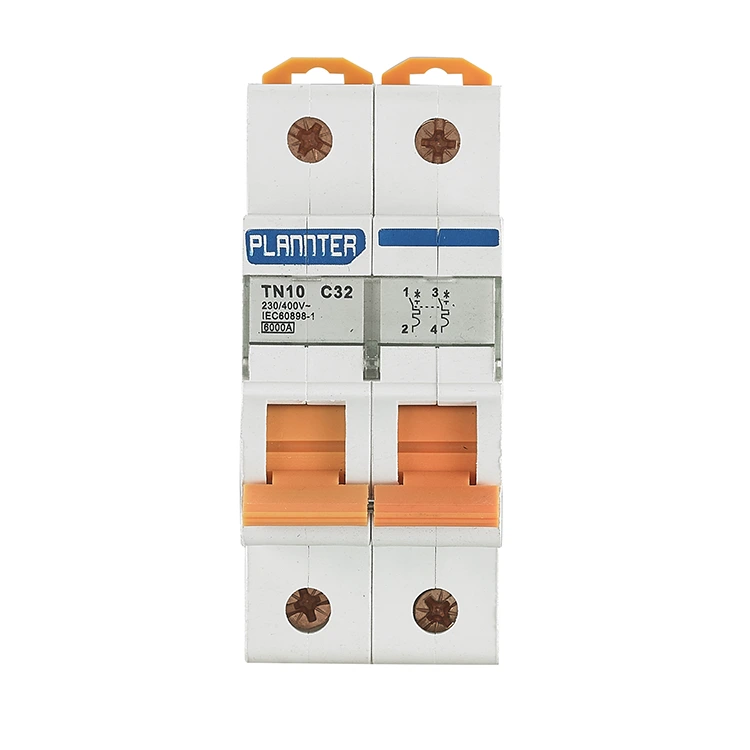

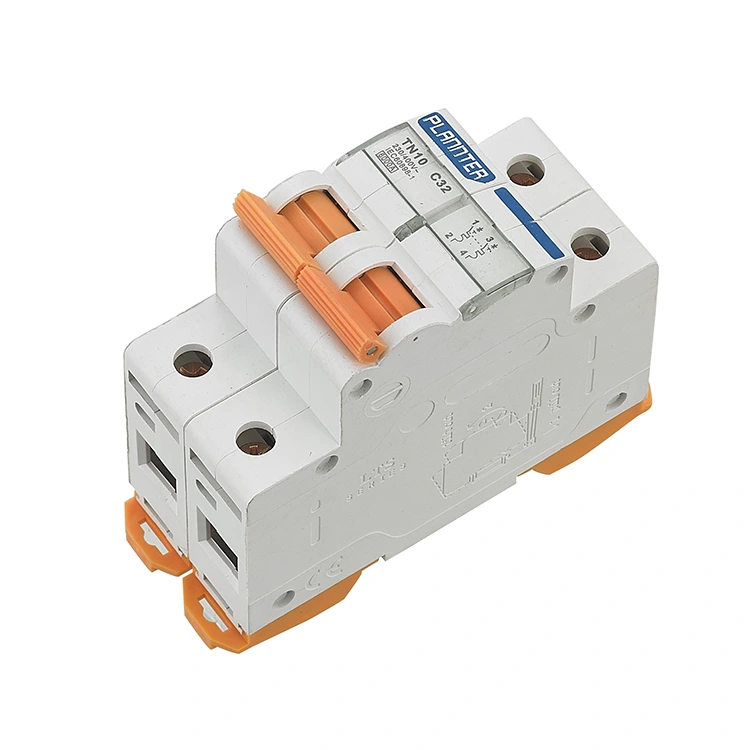

32A nagy megszakító kapacitású mini megszakító

A PUGAO (Plannter Electric) 32A nagy megszakító kapacitású mini megszakító egy védelmi eszköz, amely egyszerre vezérli mindkét pólust (Tűz és Nulla). Az egypólusú megszakítóhoz képest, amely csak a Fire vezetéket vágja le, megvalósítja az áramkör teljes leválasztását és magasabb szintű biztonságot nyújt. Ha túlterhelés vagy rövidzárlati hiba lép fel az áramkörben, a termék gyorsan reagál, és szinkron módon levágja mindkét pólus áramútját, hatékonyan megelőzve a potenciális biztonsági veszélyeket, amelyeket a feltöltött nulla vonal okozhat.

A termék névleges áram tartománya 6A és 63A között van, ami a legtöbb alkalmazási forgatókönyv igényeit lefedi. A megszakítási kapacitás 6 kA-ig terjed, ami biztosítja, hogy súlyos rövidzárlat esetén is megbízhatóan lehessen szakítani a hibaáramot.

Mi az a 32A-es nagy megszakító kapacitású mini megszakító?

A 32A-es nagy megszakító kapacitású mini megszakító egy kisfeszültségű védelmi eszköz, 32 amper névleges áramerősséggel és nagy rövidzárlati megszakító képességgel; elsősorban a nagy hibaáramokkal jellemezhető környezetben működő elektromos áramkörök biztonsági védelmét szolgálja.

A szabványos megszakítókhoz hasonlóan a 32 amper névleges áramkörök védelmére szolgál (jellemzően 6 mm²-es vagy 10 mm²-es kábelezésnek felel meg), és alkalmas olyan alkalmazásokhoz, mint a klímaberendezések, vízmelegítők vagy kisméretű ipari berendezések.

A "megszakítóképesség" kifejezés arra a maximális áramerősségre utal, amelyet ez a megszakító biztonságosan meg tud szakítani rövidzárlati hiba esetén, anélkül, hogy kárt szenvedne – pontosabban anélkül, hogy az érintkezők összehegednének, felrobbannának vagy meggyulladnának.

A szabványos megszakítók megszakítóképessége általában 4,5 kA vagy 6 kA, míg a nagy megszakítókapacitású modellek 10 kA vagy nagyobb névleges teljesítményűek.

Súlyos rövidzárlat esetén a pillanatnyi áram elérheti a 8000 A-t is. Ha egy ilyen esetben szabványos 6 kA-es megszakítót használnak, az eszköz felrobbanhat; azonban egy 10 kA-es nagy megszakítóképességű megszakító képes lenne biztonságosan megszakítani az áramellátást anélkül, hogy bármiféle károsodást szenvedne.

Alkalmazás:

Lakossági áramelosztó rendszer: az otthoni elosztódoboz főkapcsolója vagy leágazó áramkörének védelme, az otthoni villamosenergia-fogyasztás biztonságának biztosítása érdekében.

Kereskedelmi: Ezt a 32A-es nagy megszakítási kapacitású McB-t bevásárlóközpontok, irodaházak és szállodák világításában és aljzati áramköreiben használják megbízható szivárgás- és túlterhelés elleni védelem biztosítására.

Ipari környezetek: kapcsolószekrényekben, elosztódobozokban és egyéb berendezésekben használják az egyfázisú motorok és más fontos terhelések védelmére.

Nyilvános létesítmények: ez a 32A High Breaking Capacity Mcb kulcsfontosságú védelmi szerepet játszik iskolák, kórházak, állomások és más nyilvános helyek áramelosztó rendszerében

Ideiglenes tápegység: Biztonsági védelem biztosítása építkezéseken, szabadtéri tevékenységeken és egyéb ideiglenes áramellátási alkalmakkor

Milyen forgatókönyvek esetén javasoljuk a nagy megszakítási kapacitású megszakítók kiválasztását?

1. Transformers vagy elosztó helyiségek közelsége

Alapelv: Minél közelebb van a készülék az áramforráshoz, annál nagyobb a potenciális rövidzárlati áram. A transzformátor kimenetén a rövidzárlati áram könnyen meghaladhatja a 10 kA-t.

Kockázat: A szabványos megszakítók nem képesek ellenállni az ilyen terheléseknek; ezért elsődleges védelmi vonalként nagy megszakítóképességű megszakítókat kell alkalmazni.

2. Ipari elektromos hálózatok és hosszú kábelek

Alapelv: Az ipari gyűjtősínek robusztusak és alacsony impedanciájúak, ami hatalmas rövidzárlati energiát eredményez.

Kockázat: A szabványos megszakítók gyakran nem rendelkeznek elegendő ívoltó képességgel; az ív eloltásának ez a sikertelensége tüzet okozhat az elosztószekrényen belül.

3. Lépcsőzetes védelem

Alapelv: A többszintű áramelosztó rendszerekben az upstream megszakítóknak nagyobb megszakítókapacitásra van szükségük ahhoz, hogy ellenálljanak a downstream eszközökről visszavert energiának.

Kockázat: A szelektív védelem biztosítása érdekében a rendszer terminál végén lévő megszakítókat gyakran magasabb megszakítóképességű modellekre kell frissíteni.

GYIK

K: A 32A-es nagy megszakító kapacitású megszakító alkalmas motorindítási terhelésekre?

V: Igen, feltéve, hogy a megfelelő kioldási görbe van kiválasztva. Induktív terheléseknél, például villanymotoroknál, javasoljuk a D típusú kioldási görbe választását. Ez biztosítja, hogy a megszakító ne kapcsoljon ki zavaróan, amikor a motor a névleges értékének 5-8-szorosának megfelelő indítóáramot generál; ezzel egyidejűleg nagy megszakítóképességét kihasználva a legmagasabb szintű biztonságot nyújtja a motoron belüli belső rövidzárlati hiba esetén.

K: Miért mutat alacsonyabb hőmérséklet-emelkedést a PUGAO 32A-es megszakítója nagy terhelés esetén?

V: A hőmérséklet-emelkedés kritikus mérőszám a nagyáramú megszakítók minőségének értékeléséhez. Teljesen automatizált ponthegesztési eljárást alkalmazunk a belső áramvezető alkatrészek rögzítésére, ami rendkívül alacsony érintkezési ellenállást eredményez.

A hőelvezetés érdekében optimalizált belső légáramlás-kialakítással kombinálva a belső hőtermelés jóval a nemzetközi szabvány határértékei alatt marad – még 32A teljes terhelés mellett is. Ez jelentősen meghosszabbítja mind a megszakító, mind a vezeték szigetelésének élettartamát.

K: A 32A nagy megszakító kapacitású mini megszakító beépíthető szabványos lakossági elosztódobozba?

V: Abszolút. Szabványos 18 mm-es moduláris felépítésű, és kompatibilis a 35 mm-es DIN sínre szerelhető rendszerekkel. Bár ipari szintű védelmi teljesítményt nyújt, megtartja kompakt formáját.
