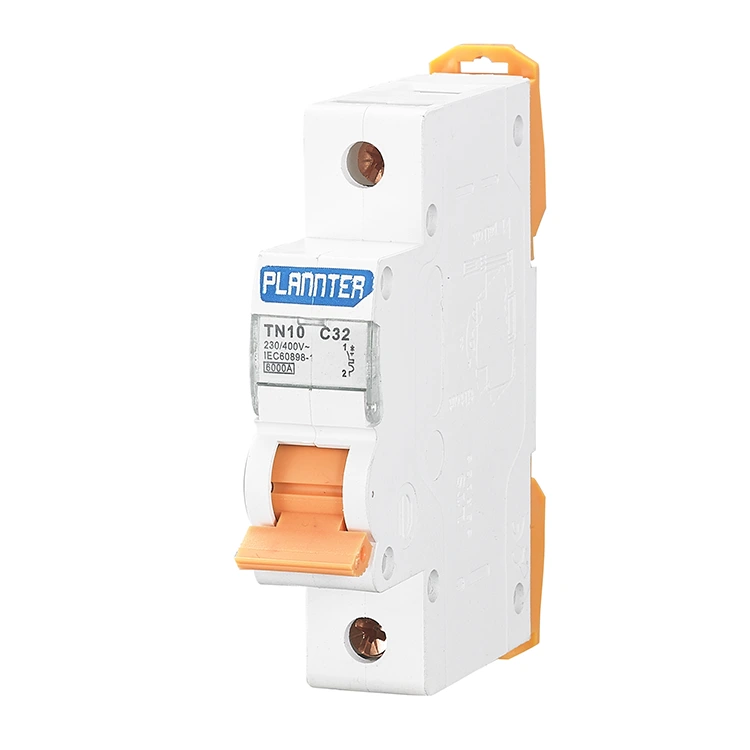

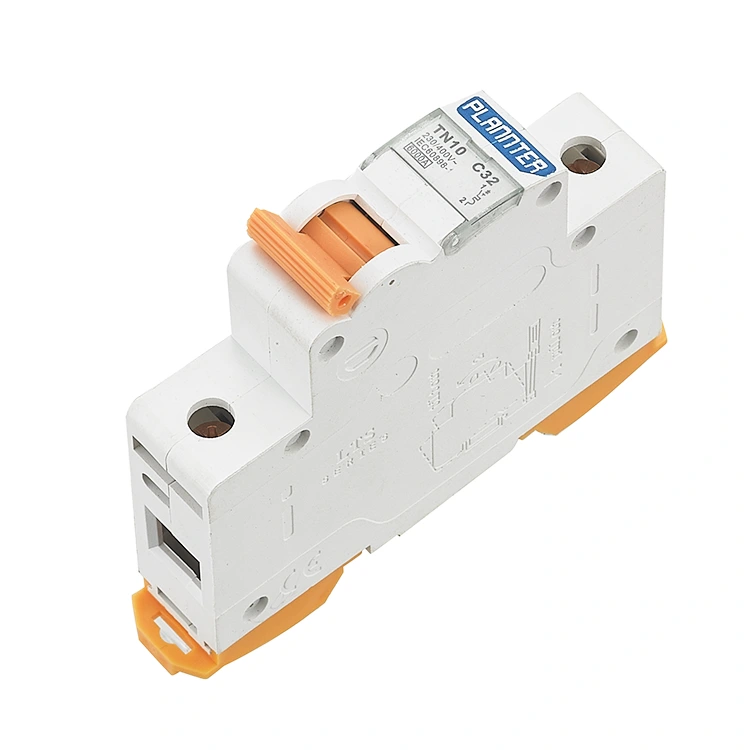

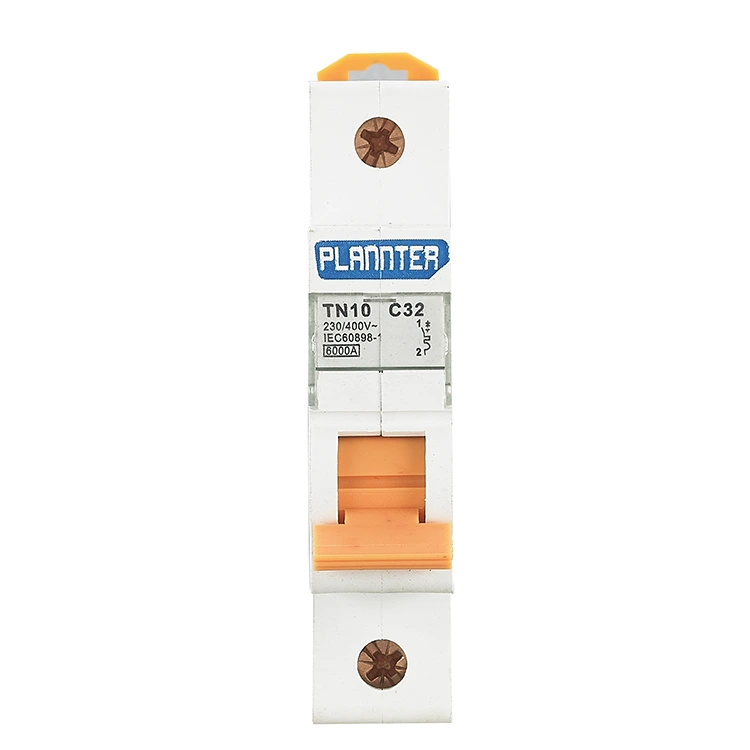

Megszakítók rövidzárlat elleni védelemhez

A rövidzárlat elleni megszakítók kisfeszültségű áramelosztó készülékek. Az áramkört hatékonyan védő ívoltó készülékkel van felszerelve. A háztartási és ipari környezetben a megszakítók hasonló szerepet töltenek be, mint az elektromos alkatrészek, például késes kapcsolók, biztosítékok és hőrelék kombinációi, hogy biztosítsák az áramkörök biztonságos működését.

Működési elv

Belsőleg a megszakító két elsődleges védőmechanizmussal rendelkezik: egy bimetál szalag, amelyet a fokozatos túlterhelés kezelésére terveztek, és egy elektromágneses tekercs, amely a rövidzárlatok kezelésére szolgál. Annak érdekében, hogy az áramkör néhány ezredmásodperc alatt automatikusan lekapcsolódjon, a készülék a következő műveleti sorrendet hajtja végre kioldáskor:

Azonnali érzékelés: Rövidzárlat esetén hatalmas áramlökés folyik át a megszakító belsejében található tekercsen.

Mágneses erő generálása: Az elektromágneses indukció elveinek megfelelően ez a kivételesen nagy áramerősség azonnal rendkívül erős mágneses teret hoz létre.

Mechanikai ütés: A mágneses tér által keltett erő nehéz kalapácsként működik, azonnali hatást gyakorolva a kioldó mechanizmusra.

Gyors lekapcsolás: Az elektromos érintkezők ezredmásodperceken belül erőszakkal felszakadnak, hirtelen megszakítva az áram áramlását, és ezáltal megakadályozva, hogy a vezetékek megolvadjanak az extrém hő hatására vagy meggyulladjanak.

A megszakító pólusainak típusai

1. Egypólusú megszakítók: A rövidzárlat elleni védelem megszakítóinak csak egy kapcsolóérintkezőjük van, és főként egyfázisú áramkörökhöz használják, mint például otthoni világítási áramkörök vagy aljzatok.

2. Kétpólusú megszakítók: a kétpólusú megszakítók két kapcsolóérintkezővel rendelkeznek a fázis és a nulla vezetékek vezérlésére. A kétpólusú megszakítókat általában olyan esetekben használják, amikor a fázis- és a nulla vezetéket egyszerre kell vezérelni, például motorvezérlők vagy kétfázisú áramellátó rendszerek.

3. 3 pólusú megszakítók: A 3 pólusú megszakítók három kapcsolóérintkezővel rendelkeznek, amelyek három különálló fázisvezetéket vezérelnek, például kereskedelmi és ipari berendezéseket, amelyekhez három különálló tápvezeték egyidejű vezérlése szükséges a biztonságos és kiegyensúlyozott terheléselosztás érdekében.

Előnyök

1. Ez a rövidzárlat elleni védelemre szolgáló megszakító a szabványos 35 mm-es DIN sínre szerelési módszert alkalmazza, és nagy pontosságú mágneses-termikus kettős kioldó mechanizmust alkalmaz, hogy megbirkózzon a pillanatnyi bekapcsolási árammal;

2. Továbbfejlesztett szigetelőrendszer kialakítása a szigetelés hosszú távú hőterhelés által okozott öregedésének megakadályozására;

3. Névleges szigetelési feszültség AC400V-ig, túlfeszültség elleni védelemmel, alkalmas fotovoltaikus áramtermelésre és összetett áramelosztó hálózatra;

4. 6A-tól 63A-ig terjedő névleges áramerősség, kompakt és moduláris felépítés, a lakossági világítás, aljzatok, motorok, fotovoltaikus rendszerek és egyéb terhelési igények kielégítésére.

5. A termék támogatja az OEM/ODM szolgáltatást, amely kielégíti a tengerentúli forgalmazás és a márka testreszabása iránti igényt. A PUGAO (Plannter Electric) gyár megfelelt az ISO9001 nemzetközi minőségbiztosítási rendszer tanúsítványának.

Alkalmazási forgatókönyvek

A PUGAO rövidzárlatvédelmi megszakítóit lakossági, kereskedelmi és ipari áramellátó rendszerekben használják, megbízható védelmet biztosítva a legkülönbözőbb beállításokhoz.

1. Lakossági áramelosztó rendszerek

Világítási áramkörökben, konnektorokban és háztartási készülékekben használják; a vezetékek elöregedése vagy a készülék meghibásodása miatti rövidzárlat esetén gyorsan lekapcsolják az áramellátást, hogy megakadályozzák a vezetékek kiégését vagy a tűz kitörését.

2. Kereskedelmi épületek villamosenergia-rendszerei

Megszakítóink alkalmasak kereskedelmi helyszínek, például bevásárlóközpontok, irodaházak és szállodák áramelosztó rendszereihez. Mind a fő-, mind a leágazó áramkörökre alkalmazva megakadályozzák, hogy a rövidzárlatok széles körű áramkimaradást vagy berendezéskárosodást okozzanak.

3. Ipari berendezések és gyártósorok

Különféle ipari gépeken, elektromos motorokon és automatizált gyártósorokon alkalmazzák; gyorsan lekapcsolják az áramellátást a berendezés meghibásodása vagy a vezetékezési rendellenességek esetén, így megelőzik a berendezések károsodását és a termelés megszakítását, miközben csökkentik a karbantartási költségeket és az állásidő kockázatát.

4. Áramelosztó szekrények és vezérlőrendszerek

Beépíthető áramelosztó szekrényekbe és vezérlőpanelekbe, hogy központi védőelemként szolgáljon, központi rövidzárvédelmet biztosítva több áramkör számára. Ezeket általában mérnöki projektekben és integrált elektromos berendezés-összeállításokban használják.

5. Nagy rövidzárlati áramkörnyezetek

Ez a termék ideális választás a transzformátorok vagy tápforrások közelében elhelyezett áramkörökhöz – vagy más, magas rövidzárlati áramszinttel jellemezhető területeken –, ahol nagy megszakítóképességű megszakítókra van szükség.

GYIK

K: A rövidzárlatvédelem és a túlterhelés elleni védelem ugyanaz?

V: Nem. Bár jellemzően ugyanabba a megszakítóba vannak beépítve, eltérő elven működnek. A túlterhelés elleni védelem a hő felhalmozódására támaszkodva védelmet nyújt a hosszan tartó túlterhelés ellen; a rövidzárlat elleni védelem mágneses vonzási erőkre támaszkodva véd a pillanatnyi nagy erejű áramok ellen.

K: Miért van egyes megszakítók névleges teljesítménye 6 kA, míg mások 15 kA?

V: Ez a megszakítóképességet jelzi. A 6 kA névleges teljesítmény azt jelenti, hogy a biztonságosan megszakítható maximális rövidzárlati áram 6000 amper. Ha a tényleges rövidzárlati áram meghaladja ezt az értéket, a megszakító felrobbanhat. A nagyobb transzformátorkapacitású helyeken nagyobb megszakítókapacitású megszakítókra van szükség; A kiválasztás előtt engedje meg a PUGAO-nak, hogy szakmai ajánlásokat vagy személyre szabott tervezési megoldást nyújtson.

K: Megtisztíthatom a megszakítót? Hogyan tovább?

V: Igen, de előtte meg kell győződnie arról, hogy a tápellátást teljesen le kell választani.

Kérjük, száraz ruhával törölje le a port a házról, ügyelve arra, hogy ne kerüljenek porszemcsék az ívoltó kamrába.

Szigorúan tilos: Ne használjon vegyi oldószereket vagy vizet a műanyag ház tisztításához, mert ez ronthatja az égésgátló anyagok teljesítményét vagy belső rövidzárlatot okozhat.
