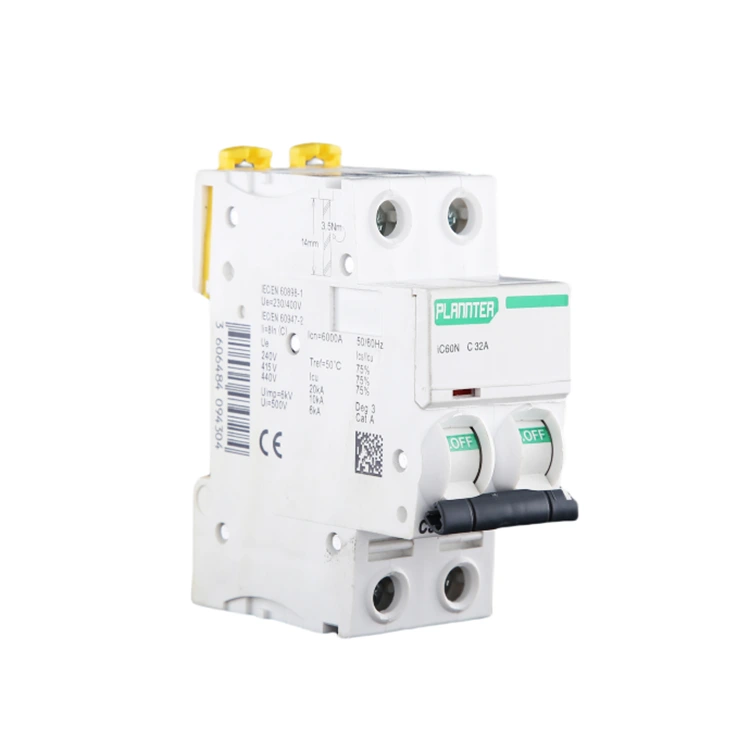

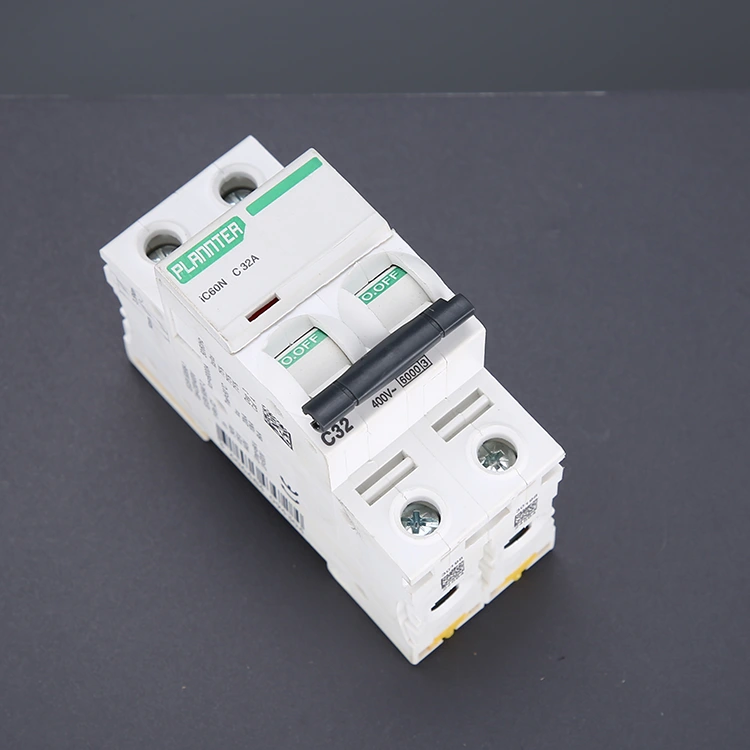

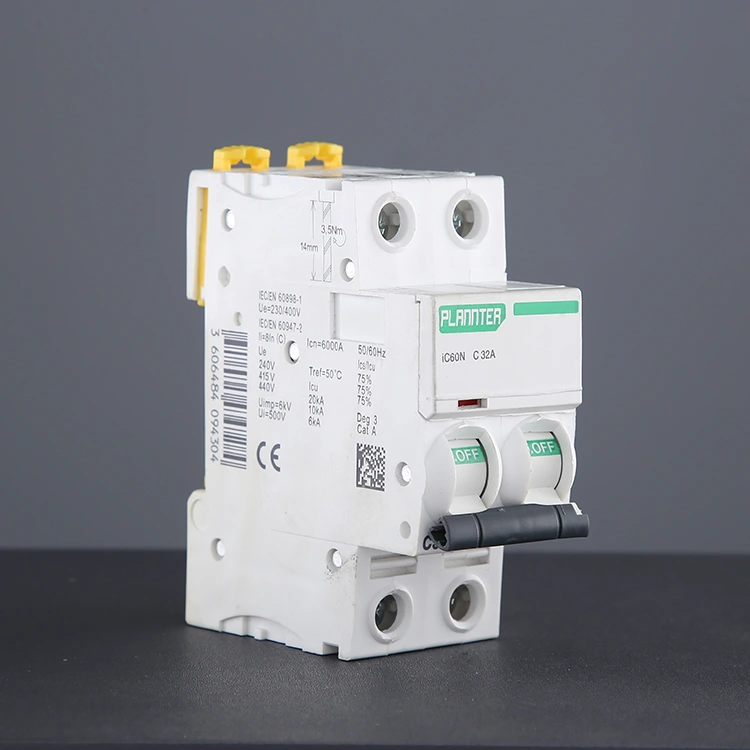

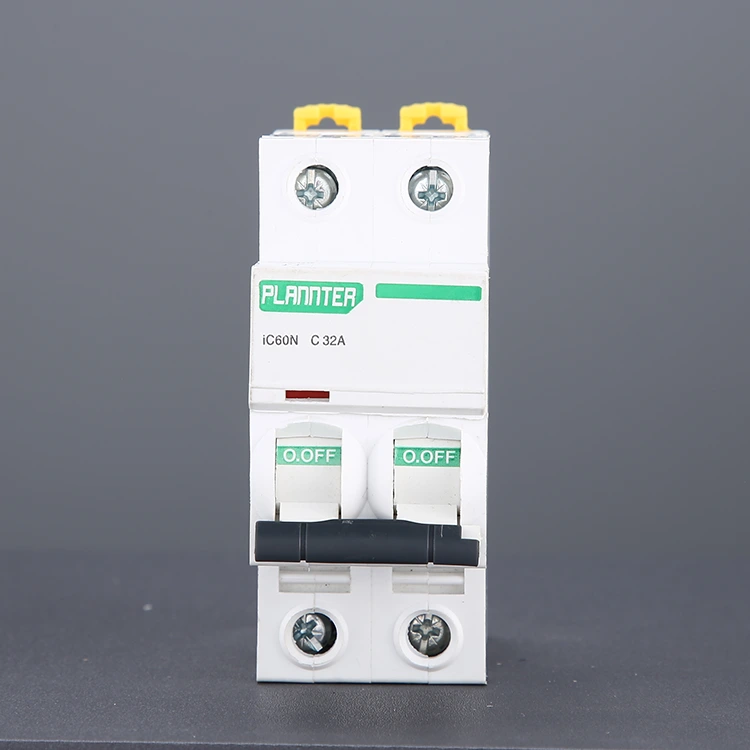

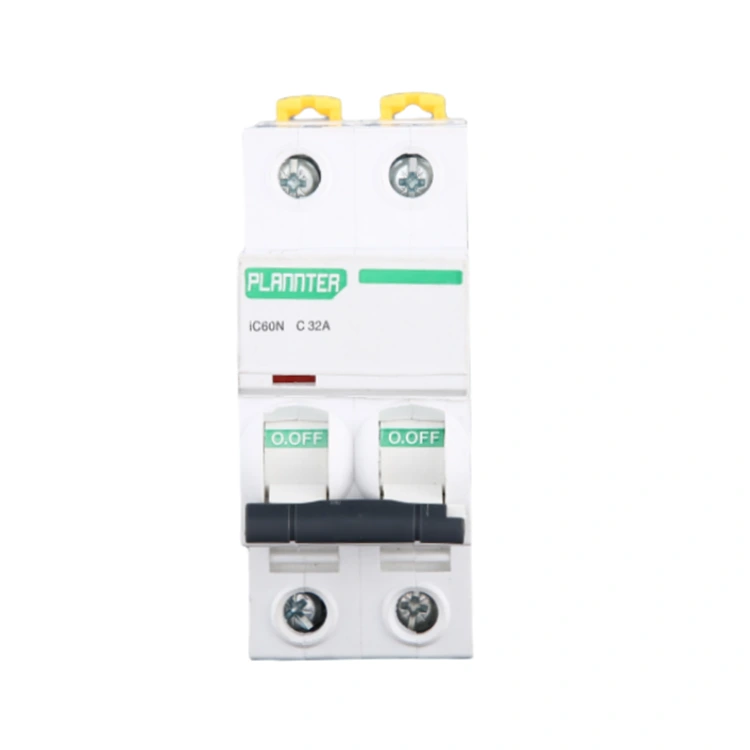

DIN sínre szerelhető miniatűr megszakító

Ellentétben az egypólusú megszakítóval (1P), amely csak a tűzvezetéket választja le, a 2 pólusú DIN sínre szerelhető miniatűr megszakító szinkronban leválasztja a tűzvezetéket és a nulla vezetéket kioldáskor, elkerülve a nulla vezeték villamosítása miatti áramütés veszélyét, ami magasabb biztonsági tényező. Ezért különösen alkalmas olyan alkalmazásokhoz, amelyek teljes védelmet igényelnek az áramkimaradás ellen, mint például háztartási klímaberendezések, vízmelegítők, elosztó főkapcsolók, kis teljesítményű berendezések stb.

Miért a DIN-sín tervezése az iparági szabvány?

1. Modularitás és rugalmasság

Hasonlóan a blokkokból történő építkezéshez, több megszakítót, hibaáram-kapcsolót, mágneskapcsolót vagy relét szerelhet egymás mellé a sínre.

Ha egy áramkör további elágazást igényel, egyszerűen be kell helyeznie egy új megszakítót a sín szabad helyére anélkül, hogy ki kellene cserélnie a teljes elosztótáblát.

2. Kivételes telepítési hatékonyság

A villanyszerelők számára a DIN-sínre szerelt miniatűr megszakító felszerelése mindössze másodperceket vesz igénybe. A hagyományos csavaros rögzítési módokhoz képest a beépítési idő több mint 80%-kal csökken.

3. Szabványosítás és felcserélhetőség

Az IEC 60898 szabvány betartásával a PUGAO megszakítók méretükben teljesen kompatibilisek az olyan márkákkal, mint az ABB, a Schneider Electric és a Siemens. Ha meglévő berendezést kell cserélnie, termékeink közvetlen csereként szolgálnak.

4. Hőelvezetés és karbantartás

A sínre szerelés felfüggeszti a megszakítókat, és légkeringető rést hoz létre mögöttük, amely elősegíti a hatékony hőelvezetést.

A karbantartáshoz egyszerűen el kell távolítania az adott eszközt a sínről, így nincs szükség a teljes szekrény burkolatának szétszerelésére.

DIN sínre szerelés vs. fix rögzítés: mi a különbség?

Forgatókönyvek a sínre szerelés kiválasztásához: A sínre szerelés az előnyben részesített választás a megszakító alkalmazások több mint 90%-ánál.

● Szabványos elosztódobozok vagy szekrények

● A kötegelt telepítést igénylő helyzetek (mérnöki projektek)

● Olyan esetek, amikor későbbi karbantartásra vagy bővítésre lehet szükség

● Lakossági, kereskedelmi és legtöbb ipari áramelosztó rendszer

Funkció

Túlterhelés elleni védelem: Ha a terhelési áram hosszú ideig meghaladja a névleges értéket, az MCB belsejében lévő bimetál a hő hatására meggörbül, működésbe hozva a mechanikus mechanizmust, és megszakítja az áramkört, megakadályozva a vezeték túlmelegedését és tüzet okozva.

Rövidzárlat elleni védelem: Amikor rövidzárlat lép fel a vezetékben, és az áram azonnal megugrik, az elektromágneses ütköző gyorsan erős mágneses erőt hoz létre, és megnyomja az összekötő mechanizmust az érintkezők leválasztása érdekében, ami ezredmásodperces kioldást valósít meg.

Teljes elszigeteltség: Karbantartás vagy nagyjavítás során a megszakító kézi működtetése egyidejűleg leválaszthatja a tűzvezetéket és a nulla vezetéket, biztosítva, hogy a berendezés ne legyen villamosítva, és megóvva a kezelők biztonságát.

Kettős felügyelet: Ez a DIN-sínre szerelhető miniatűr áramkör-megszakító valós időben figyeli a tűzvonal és a nullavonal aktuális állapotát, és azonnal végrehajtja a védelmi műveletet, ha bármelyik vonalban rendellenesség észlelhető.

Hogyan kell megfelelően felszerelni a DIN-sínre szerelt megszakítót?

A termék szállításával együtt a PUGAO átfogó telepítési és karbantartási útmutatót biztosít; Ha bármilyen problémába ütközik, forduljon bizalommal értékesítés utáni technikai támogatási csapatunkhoz. Mivel a DIN-sínes kialakítás leegyszerűsíti a szerelési folyamatot, a szabványos szerelési gyakorlaton alapuló ajánlásokat is tudunk adni.

1. lépés: Húzza ki a tápegységet

Bármilyen művelet elvégzése előtt feltétlenül le kell kapcsolni az elosztódoboz fő tápellátását. Használjon multimétert vagy feszültségvizsgálót a bejövő kapcsok ellenőrzéséhez; csak akkor folytassa a munkát, ha meggyőződött arról, hogy nincs feszültség. Javasoljuk szigetelt kesztyű és védőszemüveg viselését.

2. lépés: Vizsgálja meg a telepítési környezetet

Ellenőrizze, hogy egy szabványos 35 mm-es DIN-sín van-e felszerelve az elosztódobozba. Győződjön meg arról, hogy elegendő távolság van a hőelvezetés és a jövőbeni karbantartás megkönnyítése érdekében, és győződjön meg arról, hogy a sín biztonságosan rögzítve van, minden lazaság nélkül.

3. lépés: Szerelje fel az áramkör-megszakítót a sínre

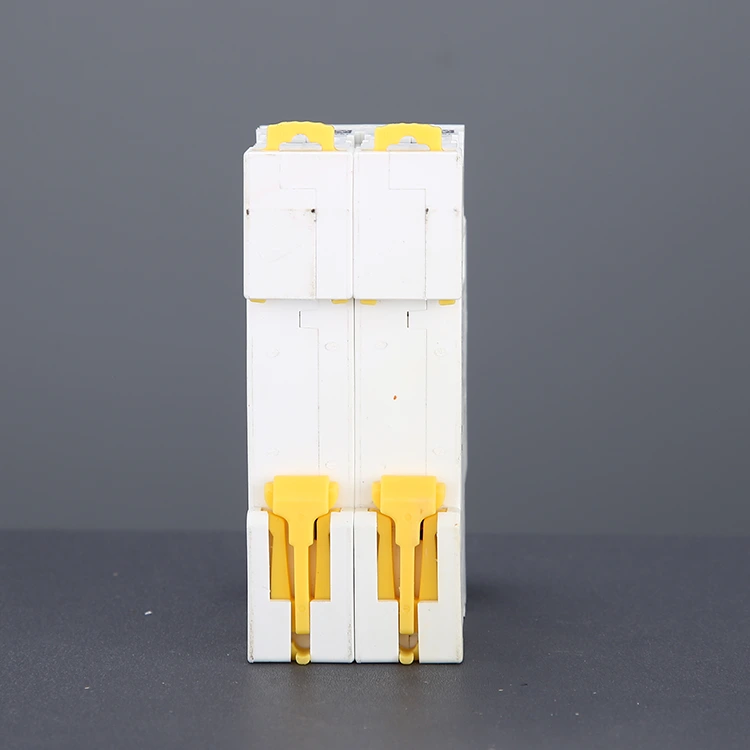

Igazítsa a megszakító felső kapcsát a DIN-sínhez, majd nyomja lefelé, amíg az alsó kapocs automatikusan a helyére nem rögzül. A készüléket biztonságosan rögzíteni kell, és minden ingadozástól mentesnek kell lennie.

A moduláris felépítés lehetővé teszi több megszakító egymás melletti telepítését.

4. lépés: Csatlakoztassa a táp- és töltővezetékeket

A szabványos huzalozási konfiguráció magában foglalja a táp bemenetet a felső kapcsokhoz, a terhelés kimenetet pedig az alsó kapcsokhoz. Olyan vezetékeket használjon, amelyek megfelelnek a megadott névleges áramerősségnek (például 32A-es megszakító esetén a vezeték-keresztmetszet ≥4 mm² ajánlott). Erősen húzza meg a csatlakozócsavarokat, hogy elkerülje a laza csatlakozásokat vagy a túlmelegedést.

5. lépés: Ellenőrizze a bekötési és telepítési állapotot

Győződjön meg arról, hogy az összes vezetékcsatlakozás biztonságos, és hogy nincsenek szabadon csupasz vezetékek. Ellenőrizze a polaritást és a fázissorrendet – ez különösen fontos a háromfázisú rendszerek esetében. Győződjön meg arról, hogy a megszakító kapcsoló "KI" (lekapcsolt) állásban van.

6. lépés: Bekapcsolási tesztelés

A fő tápellátás helyreállítása után kapcsolja a megszakítót "BE" állásba, hogy ellenőrizze a megfelelő működést. Ellenőrizze, nincs-e szokatlan zaj, túlmelegedés vagy váratlan kioldás jele.

GYIK

1. Ön kereskedelmi cég vagy gyártó?

Professzionális gyár vagyunk, 10 éves tapasztalattal a DIN sínre szerelhető miniatűr áramkör-megszakítók terén.

2. Elfogadja-e a személyre szabott szolgáltatást?

OEM / ODM szolgáltatást nyújtunk, nyomtathatjuk a márka logóját a termékekre. A professzionális műszaki és árajánlatozó csapat kielégítő megoldásokat tud nyújtani az Ön rajzai és paraméterei szerint.
