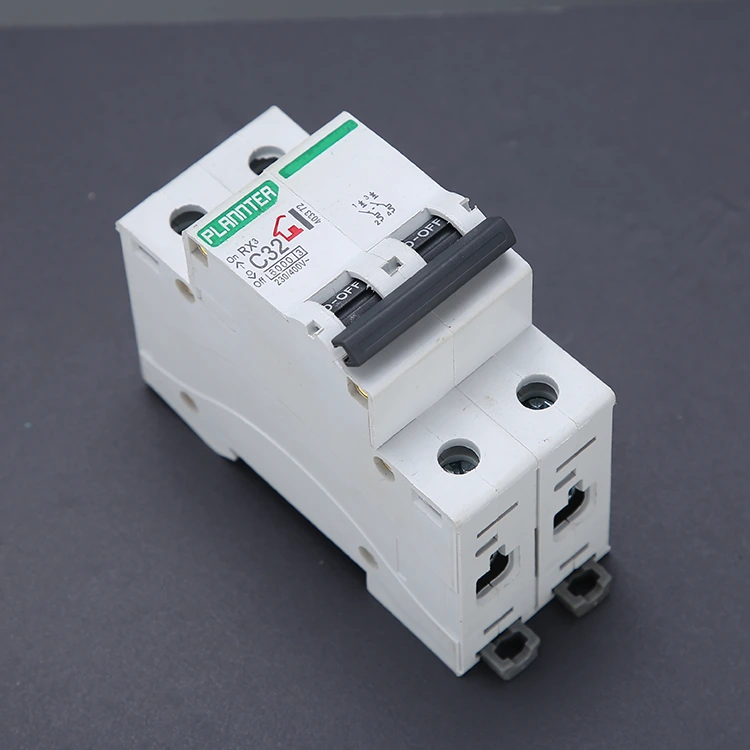

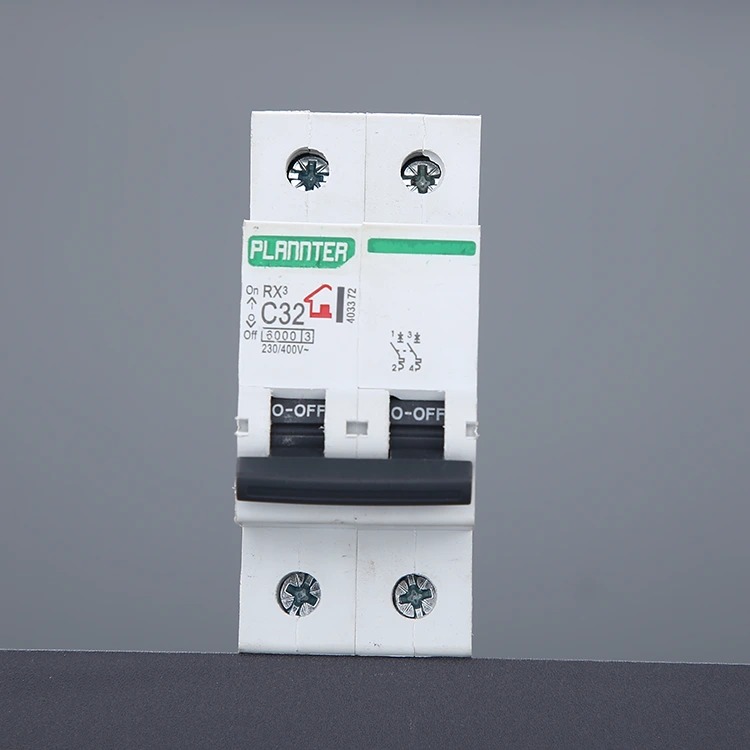

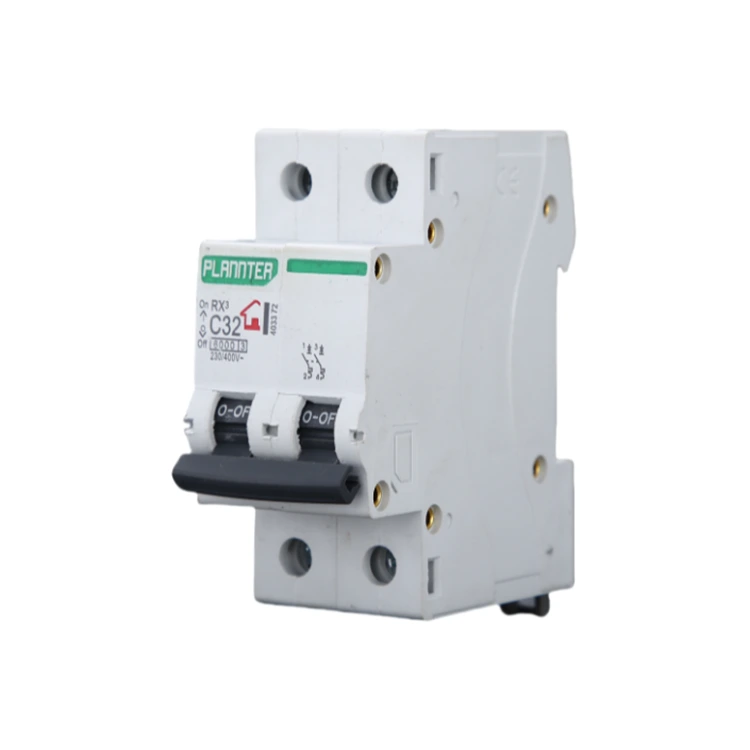

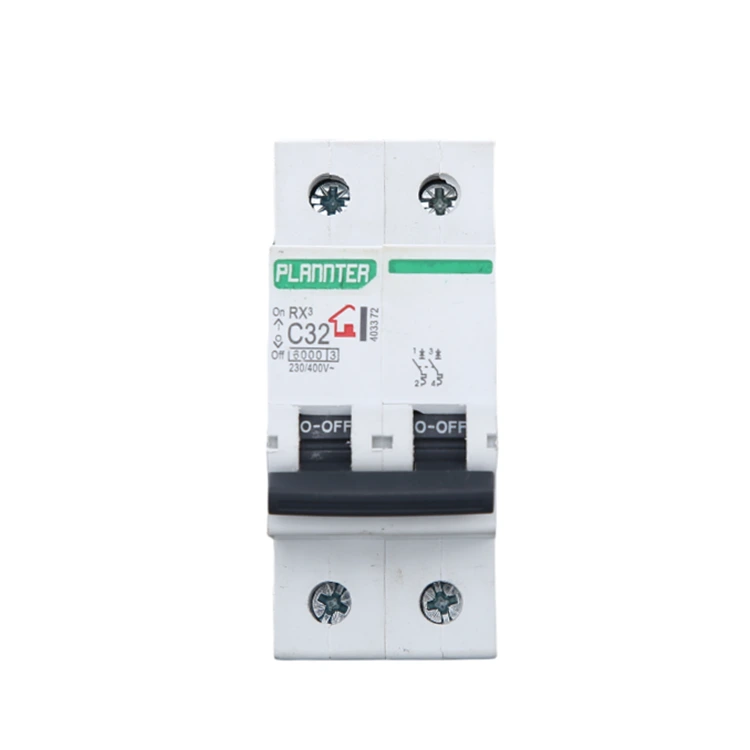

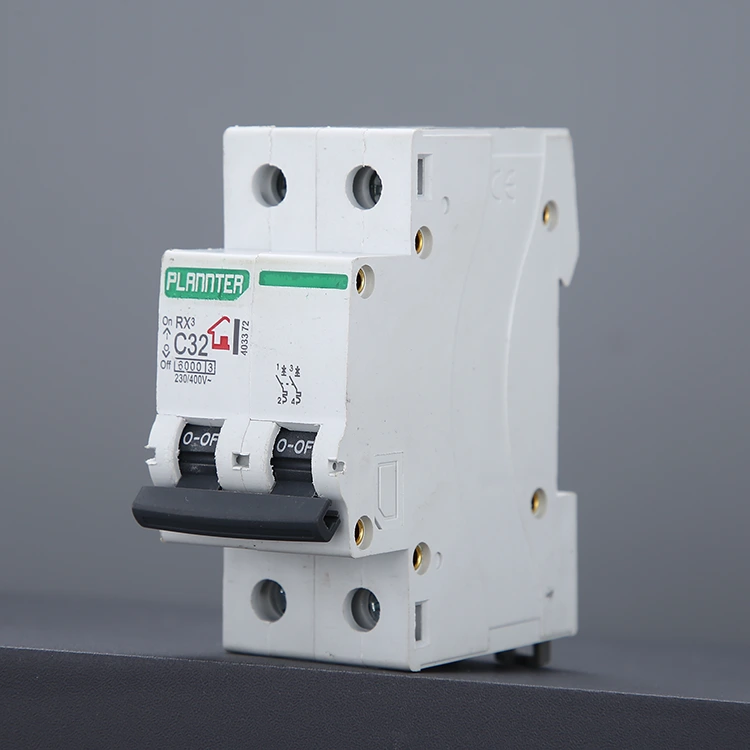

DZ47 levegőkapcsolós megszakító

A kiváló minőségű DZ47 Air-Switch megszakítót a PUGAO (Plannter Electric) gyár kínálja, egyfajta váltóáramú áramkörökben használt elektromos védelmi eszköz, két független pólussal, amely egyszerre képes levágni a tűzvezetéket és a nulla vezetéket az áramkörben. Valós időben figyeli az áramkör áramváltozását a beépített termikus mágneses leválasztó mechanizmuson vagy elektronikus csupaszító mechanizmuson keresztül, és az áramkör túlterhelése, rövidzárlat és egyéb rendellenes állapot esetén a DZ47 Air-Switch áramköri megszakító gyorsan és automatikusan lekapcsolható az áramellátás megszakításához, elkerülve a berendezés károsodását, az áramköri tüzet és egyéb biztonsági baleseteket a PUGAO szigorú betartásával. ISO9001 tanúsítványok.

Működési elv

A DZ47 Air-Switch áramköri megszakító erősen szabványosított termék. A PUGAO kiforrott gyártási folyamata és fejlett technológiája három alapvető működési elvet alkalmaz: termikus kioldást, mágneses kioldást és levegőíves oltást. Termékeink világszerte több ezer elektromos rendszer számára nyújtanak megbízható védelmet.

1. Thermal Trip

A megszakító egy bimetál szalagot tartalmaz, amely két különböző hőtágulási együtthatójú fémből áll. Ha az áramköri áram meghaladja a névleges értéket, de még nem érte el a zárlati szintet, az áram által termelt hő hatására a bimetál szalag az egyik oldalra hajlik.

Az előre beállított szögbe hajlítás után mechanikus kapcsolást indít el, ami a megszakító kioldását okozza. A 14 éves felhalmozott kalibrációs tapasztalatot kihasználva bimetál szalagunk nagy tisztaságú anyagból készül, ami érzékeny és következetes választ ad az áramingadozásokra.

2. Mágneses utazás

A megszakító elektromágneses tekercset tartalmaz. Rövidzárlat esetén az áram azonnal a normál érték többszörösére vagy akár tízszeresére emelkedik. Ez a hatalmas áramerősség erős mágneses teret hoz létre a tekercsben, amely azonnal vonzza az elektromágneses armatúrát, mint egy dugattyút.

Az armatúra közvetlenül hat a kioldó mechanizmusra, és ezredmásodperces szintű azonnali áramlekapcsolást ér el.

Üzemünk nagy vezetőképességű rezet és teljesen automatizált ponthegesztési eljárást használ annak biztosítására, hogy a mechanizmus ne akadjon el vagy tönkremegy nagyfrekvenciás áramütés hatására.

3. Ív oltórendszer

Az érintkezők szétválásának pillanatában a nagyfeszültségű áram lebontja a levegőt, és magas hőmérsékletű ívet hoz létre, amely egy speciálisan kialakított ívoltó kamrába kerül. Több réteg fémrács az ívet több kis szegmensre osztja, gyorsan lehűtik és eloltják, hogy megakadályozzák az égett érintkezéseket.

A DZ47 sorozatunk optimalizálja az ívoltó rács elrendezési sűrűségét, hatékonyan védve a belső alkatrészeket gyakori kioldási körülmények között is.

Technikai előnyök

A PUGAO DZ47 légkapcsoló áramkör-megszakítója nagy teljesítményű termomágneses megszakító technológiát használ, hogy pontos és megbízható működést biztosítson különféle összetett működési körülmények között. A terméknek a következő alapvető előnyei vannak:

Nagy megszakítóképesség: a standard modell akár 6 kA megszakítóképességgel rendelkezik, amely megfelel a városi villamos hálózatok és ipari környezetek rövidzárlatvédelmi követelményeinek.

Széles körű feszültség-alkalmazhatóság: AC 230/400V rendszer támogatása, erős kompatibilitás, számos nemzeti és regionális hálózati szabványhoz alkalmazható.

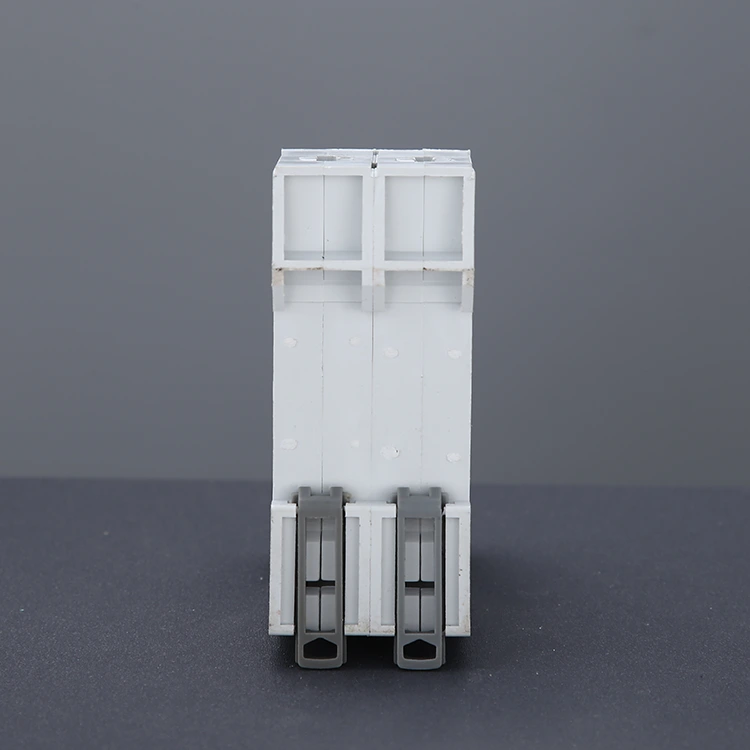

Moduláris felépítés: kompakt méret, DIN-sínre szerelhető, könnyen beépíthető mindenféle elosztódobozba és kapcsolószekrénybe.

Erős ívoltási képesség: A DZ47 Air-Switch áramköri megszakító a többrétegű kerámia távtartót és a fém ívoltó rácsot egyesítő szerkezetet alkalmaz, amely hatékonyan elnyomja az ívet és meghosszabbítja az élettartamot.

Hosszú mechanikai élettartam: szigorú tesztelés után a mechanikai működési élettartam több mint 10 000-szer.

GYIK

K: A DZ47 sorozatú megszakítók használhatók egyenáramú rendszerekben?

V: Nem. A DZ47 sorozat egy légkapcsoló, amelyet kifejezetten váltakozó áramhoz terveztek. A váltakozó áram (AC) nulla keresztezési karakterisztikával rendelkezik, és belső ívoltó rácsa hatékonyan oltja el az íveket.

Az egyenáramnak (DC) nincs nulla-átlépési karakterisztikája. A váltakozó áramú megszakító használata el nem oltott íveket okozhat, ami tüzet okozhat. Ha napelemes vagy akkumulátoros rendszerre van szüksége, kérjük, vegye fel velünk a kapcsolatot az egyenáramú megszakító specifikációiért.

K: Hogyan választhatok a három különböző kioldási görbe közül (B, C és D)?

V: A választás a terhelés típusától függ:

B típus (3-5In): Alkalmas alacsony bekapcsolási áramterheléshez, például tisztán rezisztív fűtőtestekhez és számítógépes berendezésekhez.

C típus (5-10In): A leggyakoribb specifikáció, alkalmas világítótestekhez, általános háztartási készülékekhez és kereskedelmi áramelosztáshoz.

D típus (10-14In): Rendkívül nagy indítóárammal rendelkező berendezésekhez, például kismotorokhoz, kompresszorokhoz vagy ipari transzformátorokhoz alkalmas.

A Pugao professzionális műszaki csapattal rendelkezik, amely pontos kiválasztási tanácsokat tud adni az Ön mérnöki rajzai alapján. Vegye fel velünk a kapcsolatot, hogy elküldje igényeit és kérjen ingyenes árajánlatot!

További műszaki kérdéseivel azonnal forduljon mérnökeinkhez; gyorsan válaszolunk.
