Levegőkapcsolós megszakító

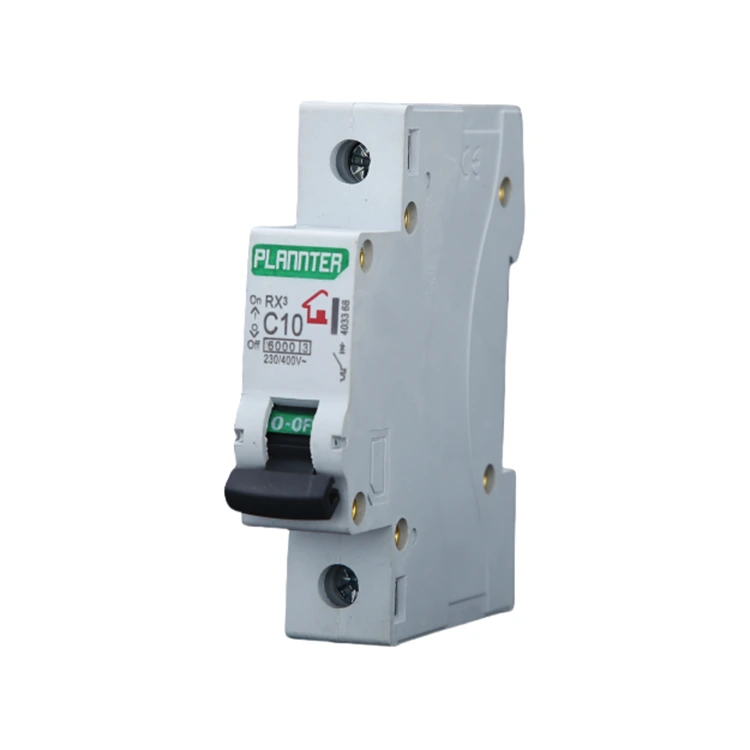

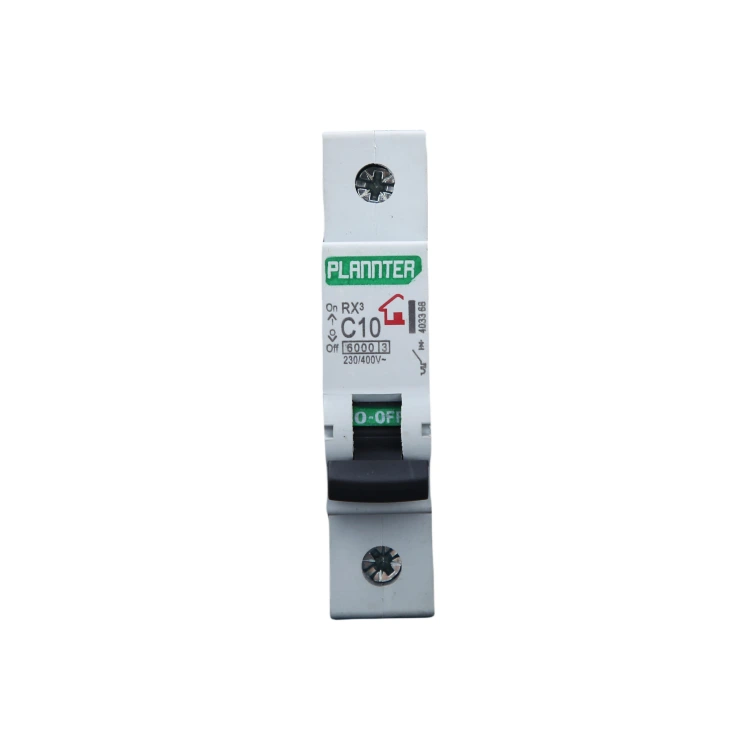

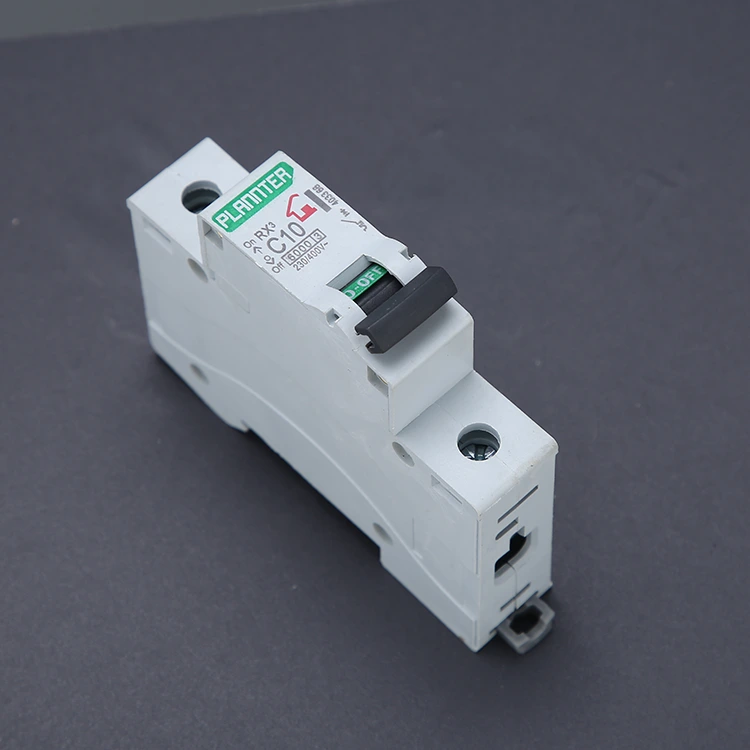

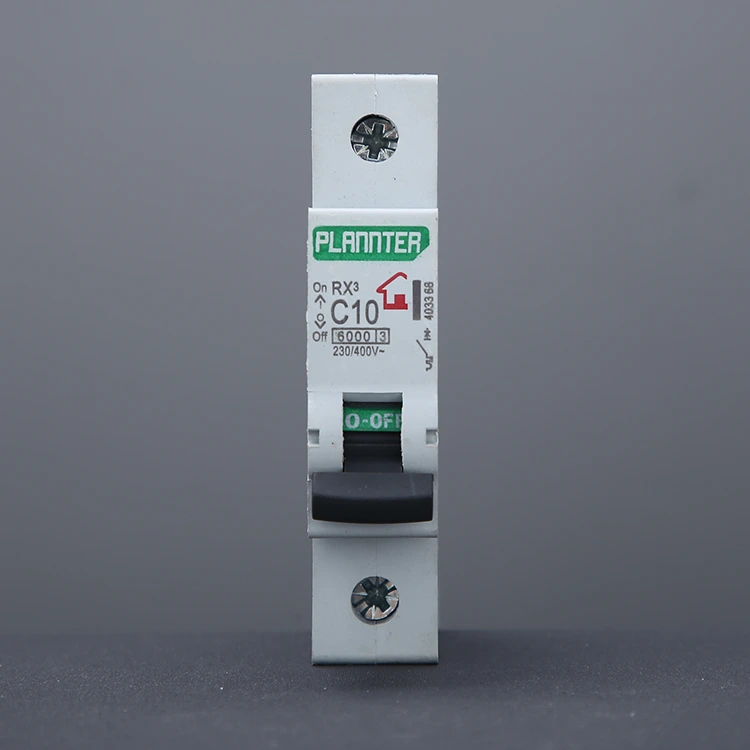

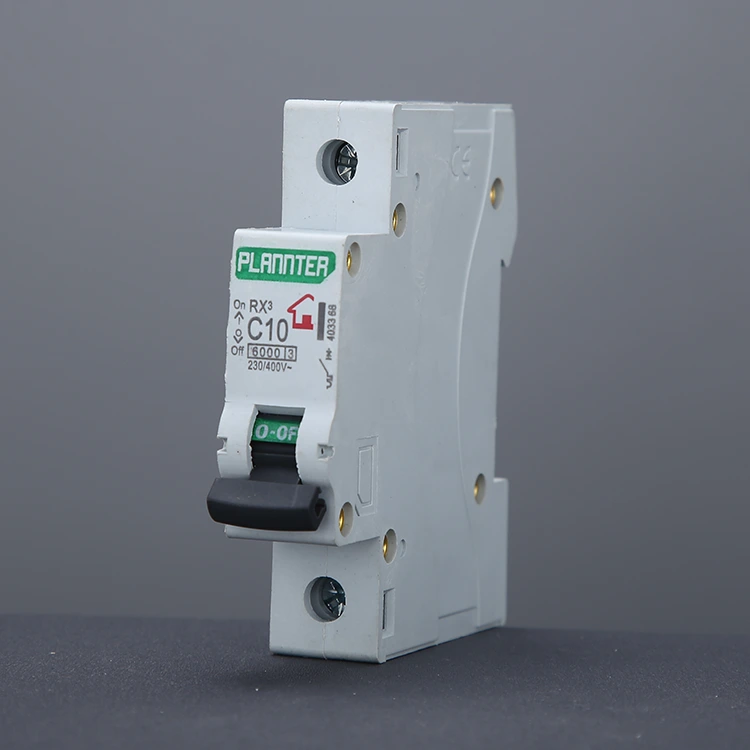

A PUGAO (Plannter Electric) egy professzionális gyártó és szállító Kínában. Az Air-Switch megszakítónk (MCB) térfogata a hagyományos termékeknek csak 1/3-a (standard 1P szélesség 18mm), támogatja a sínre szerelést, a csereidő 2 percen belül szabályozható, az átlátszó héj pedig kényelmes a hibaelhárításhoz. Biztonsági teljesítmény, túlterheléses hőkioldóval és rövidzárlatos mágneses kioldó kettős védelemmel, az ívoltási technológia 400V-os helyreállítási feszültséget képes ellenállni, ívoltási idő <0,1 másodperc.

Széleskörű alkalmazkodóképesség, a levegőkapcsolós megszakító -5°C és 40°C közötti környezetre alkalmas. A gazdasági előnyöket bizonyítja a 10 000 művelet élettartama, 40%-kal alacsonyabb költséggel, mint a biztosítékok. Az alkalmazások közé tartozik a háztartási és ipari áramkörök védelme, ahol a kiválasztást az áramerősségre (6A-125A), a megszakítóképességre (6kA háztartási, ≥10kA ipari) kell összpontosítani.

Mi az a levegőkapcsolós megszakító?

Az Air-Switch áramköri megszakító egy olyan áramkör-védő eszköz, amely levegőt használ ívoltó közegként. Úgy tervezték, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsa az áramellátást, ezzel védve mind a vezetékek, mind a berendezés biztonságát.

Amikor a kapcsoló megszakítja a nagyáramú áramlást, intenzív, magas hőmérsékletű elektromos ív képződik az érintkezők között. Ha ezt az ívet nem oltják ki azonnal, kiégetheti a kapcsolót, vagy akár tüzet is okozhat.

A levegőkapcsoló speciálisan kialakított belső ívoltó kamrával rendelkezik. Amikor létrejön egy ív, az ebbe a kamrába kerül, ahol számos kisebb ívre szegmentálódik, és a környező levegő gyorsan lehűti, így az ív kialszik.

Alkalmazás

1. Háztartási gépek védelme: A miniatűr megszakítókat széles körben használják légkondicionálókban, mosógépekben és egyéb háztartási készülékekben, hogy biztonságot nyújtsanak a háztartási elektromos áram számára. Védje a felszerelést és a személyes biztonságot.

2. Ipari alkalmazások: Az Air-Switch megszakítók nagyon fontosak az ipari automatizálásban, az energiaellátó rendszerekben és a kommunikációs berendezésekben, a túlterhelés és rövidzárlat elleni védelemben, amelyek komplex elektromos rendszerekben is képesek stabil működést biztosítani.

Előny

Jó biztonsági teljesítmény: A PUGAO-nak saját technikai csapata van, és fejlett elektronikus vezérlési technológiát alkalmaz, amely szuperbiztonsági védelmi funkcióval rendelkezik, és automatikusan megszakítja az áramellátást, ha az áramellátás rendellenes, így hatékonyan megelőzi a tüzet és egyéb baleseteket.

Könnyű telepítés és karbantartás: kompakt és kényelmes, akár új berendezések telepítése, akár áramkörök felújítása esetén egyszerű és gyors a napi karbantartás és csere.

Erős alkalmazhatóság: Az Air-Switch megszakítók testreszabhatók a különböző elektromos rendszerek igényei szerint, beleértve a specifikációs paramétereket, márkákat stb.

Használati javaslatok

1. Válassza ki a megfelelő névleges áramot

A levegőkapcsoló áramkör-megszakító névleges áramának ≥ 1,2-1,5-szerese kell legyen a tényleges terhelési áramnak. A túl alacsony besorolás kiválasztása gyakori kioldáshoz vezethet, míg a túl magas besorolás veszélyezteti a védelmi érzékenységet. Kérjük, adja meg projektjének konkrét részleteit, és a PUGAO felméri igényeit, és megfelelő megoldást javasol.

2. Válassza ki a megfelelő kioldási görbét a terhelés alapján

B típus: Világítás és rezisztív terhelések

C típus: Általános célú berendezések, konnektorok és kis motorok

D típus: Nagy bekapcsolási árammal és nagy motorral rendelkező berendezések

Ha nem biztos benne, helyezze előnyben a C-görbe kiválasztását, mivel ez kínálja a legnagyobb sokoldalúságot.

3. Megfelelő telepítés

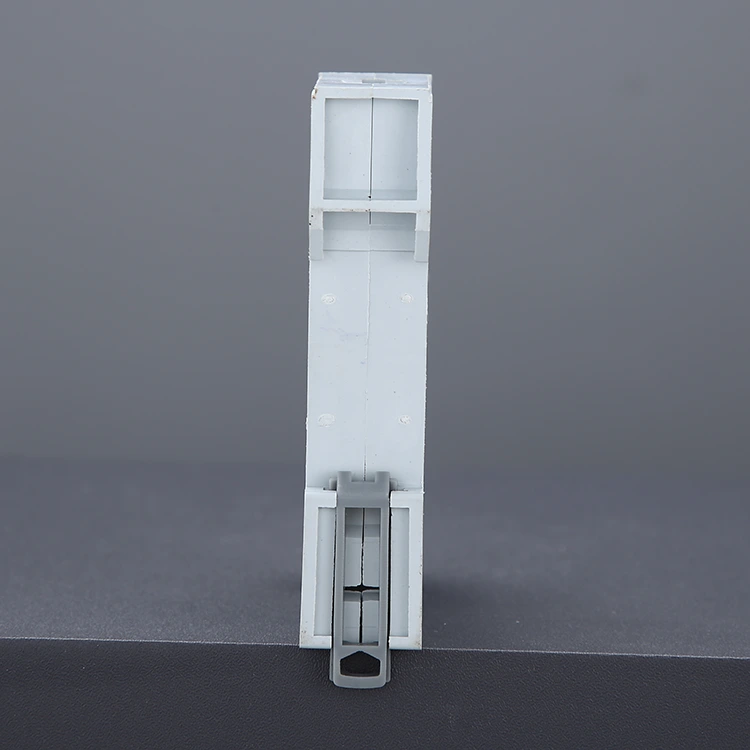

Az ACB beszerelésekor szabványos DIN-sínre kell szerelni. A vezetékek kivezetéseit szorosan meg kell húzni, hogy elkerüljük a kilazulást és az azt követő túlmelegedést. Használjon olyan vezetékeket, amelyek megfelelnek a megadott átmérőjű követelményeknek (például 32 A névleges teljesítmény esetén ≥ 4 mm² vezeték-keresztmetszet ajánlott).

Javasolt telepítési környezet: Száraz, jól szellőző elosztódobozba telepítse. Kerülje a magas hőmérsékletnek, páratartalomnak vagy korrozív környezetnek való kitettséget; szükség esetén szereljen fel további védőburkolatot.

4. Kerülje a hosszan tartó teljes terhelésű működést

Javasoljuk, hogy a tényleges üzemi áramot a névleges érték 70–80%-án belül tartsa. A hosszan tartó, teljes terhelés melletti működés túlzott hőmérséklet-emelkedéshez és az élettartam lerövidüléséhez vezethet.

Gyakori hibák és hibaelhárítás

A levegőkapcsolós megszakítók hibái általában túlterhelésből, rossz vezetékezésből vagy nem megfelelő termékválasztásból erednek. A helyes termékválasztás, a megfelelő telepítés és a rendszeres ellenőrzések biztosításával a lehetséges problémák több mint 90%-a hatékonyan elkerülhető.

A termékszállítással együtt átfogó ajánlásokat adunk a telepítésre, használatra és karbantartásra vonatkozóan; a gyakori problémák alábbi listája hasznos hivatkozásként szolgál.

1. Gyakori botlás

Tünet: A nagy teljesítményű készülékek hosszabb ideig tartó működése után a megszakító automatikusan kiold, és a kapcsoló érezhetően meleg tapintású.

Okok:

Túlzott terhelés: Az áramkörön belül működő készülékek által felvett teljes áram meghaladja a megszakító névleges áramkapacitását.

Magas környezeti hőmérséklet: Az elosztódobozon belüli gyenge hőelvezetés miatt a megszakító belső hőérzékelő alkatrészei idő előtt működésbe lépnek.

Megoldás: Csökkentse az ugyanahhoz az áramkörhöz csatlakoztatott nagy teljesítményű készülékek számát a terhelés elosztása érdekében.

Ha a terhelés valóban szükséges, és a meglévő vezetékezési előírások ezt lehetővé teszik, váltson nagyobb névleges áramerősségű megszakítóra.

2. Azonnali kioldás

Tünet: Közvetlenül a megszakító lezárása vagy egy adott készülék csatlakoztatása után a megszakító azonnal kiold – gyakran hangos csattanással vagy látható szikrával kísérve.

Okok:

Vonalzárlat: A feszültség alatt álló vezeték közvetlenül érintkezett a nulla vezetékkel.

Sérült készülék: Belső elektromos meghibásodás vagy rövidzárlat történt az egyik csatlakoztatott készülékben.

Megoldás: Ne kísérelje meg ismételten erőltetni a megszakítót. Húzza ki az adott áramkörhöz csatlakoztatott összes készüléket, majd próbálja meg újra lezárni a megszakítót.

Ha a megszakító már nem kapcsol ki, az azt jelzi, hogy az egyik készülék hibás; ha továbbra is kiakad, az arra utal, hogy a falba ágyazott vezeték sérült, ezért szakképzett villanyszerelővel kell ellenőrizni.

3. A váltókar nem áll vissza

Tünet: Kikapcsolás után a váltókar lazának vagy ernyedtnek érzi magát; "BE" állásba tolva azonnal visszaugrik "OFF" állásba.

Okok:

Hiba nem törölve: Rövidzárlat vagy súlyos túlterhelés továbbra is fennáll a vezetéken belül; az áramköri megszakító „szabadkioldó” mechanizmusa bekapcsol, hogy védelmet nyújtson.

Belső mechanizmus károsodása: Egy szélsőséges rövidzárlatot követően a belső érintkezők összehegeszthetők, vagy a mechanikus rugók fáradásos sérülést szenvedhettek.

Megoldás: Először ellenőrizze, hogy a Reset gomb a maradékáram-eszközön (RCD) nem ugrott-e ki.

Ha a megszakítót a külső hibák kizárása után sem tudja lezárni, az azt jelzi, hogy maga a megszakító sérült és ki kell cserélni.

4. A csatlakozó túlmelegedése vagy a ház elszíneződése

Tünet: Égésszagot észlel, vagy a megszakító vezetékeinek kivezetései körüli műanyag ház sárgult vagy megfeketedett.

Okok:

Laza csatlakozások: Ez jelenti a legveszélyesebb veszélyt. A csavarok megfelelő meghúzásának elmulasztása növeli az érintkezési ellenállást, és rendkívüli hőt generál.

Nem illeszkedő vezetékmérő: A túl vékony vezetékek használata a hőt közvetlenül a megszakítóhoz vezeti.

Megoldás: Azonnal kapcsolja le az áramellátást! Vágja le a vezetékek megégett végeit, csupaszítsa le újra a szigetelést, és szorosan húzza meg a csavarokat. Ha a megszakító háza a hő hatására deformálódott, a teljes egységet ki kell cserélni.

5. Különleges zümmögő hang működés közben

Tünet: Működés közben a megszakító halk, de folyamatos elektromágneses zümmögő hangot ad ki (a váltakozó áramokra jellemző).

Okok:

Elektromágneses mechanizmus Rezgés: A belső elektromágneses armatúra egyenetlen, vagy idegen tárgyak kerültek a mechanizmusba.

Nagy áramterhelés: Ha közel teljes kapacitással működik, a mágneses erők hatására a belső alkatrészek enyhén rezonálnak.

Megoldás: A nagyon halk zümmögő hang általában normális. Ha azonban a hang hangos vagy intenzív – különösen, ha túlmelegedés kíséri –, az a belső alkatrészek elöregedését jelzi; az egység cseréje javasolt.
