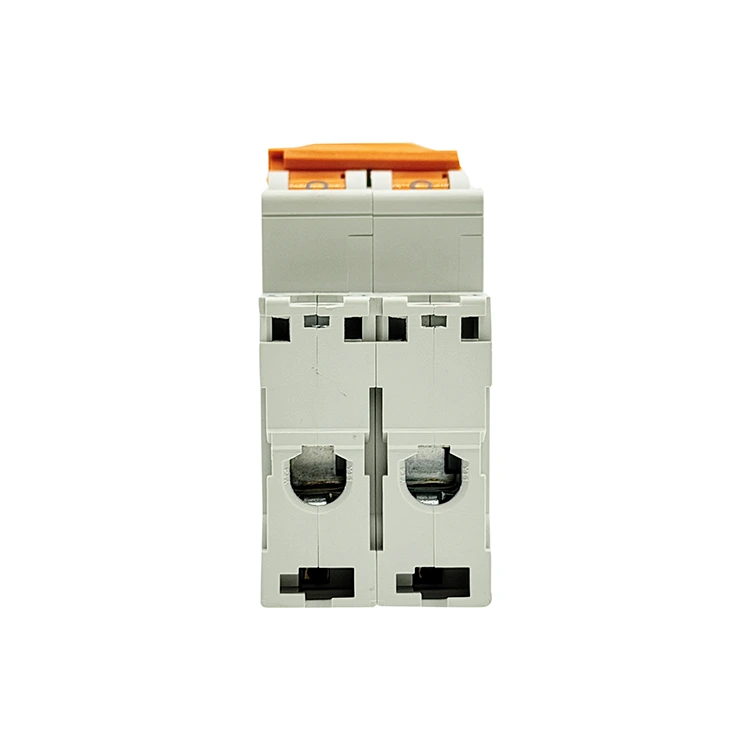

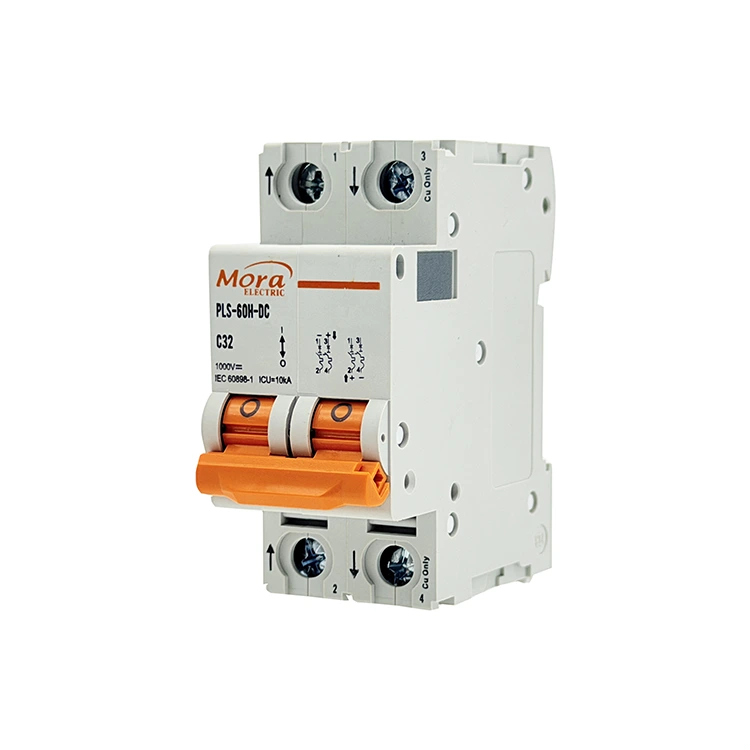

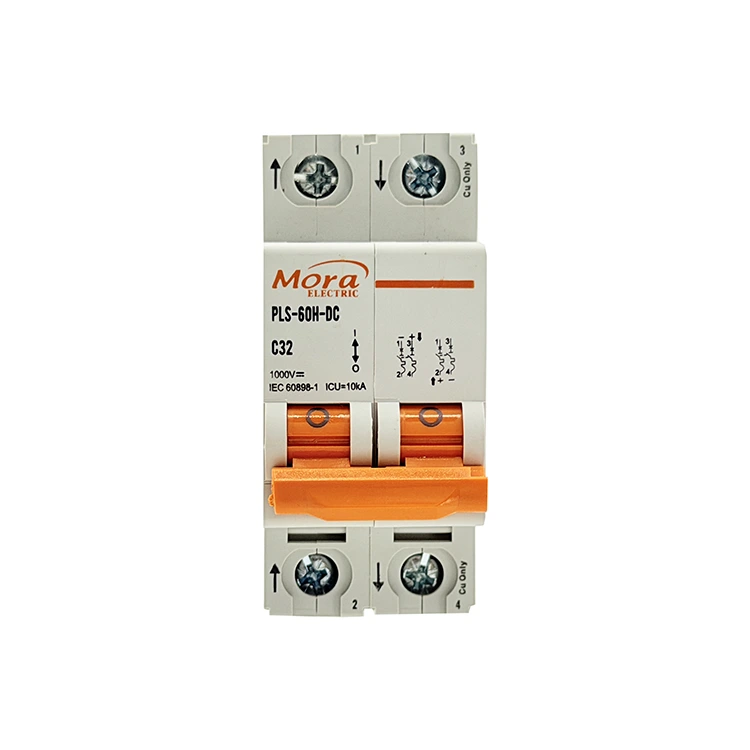

C65 2 pólusú egyenáramú megszakító

Megbízható C65 2 pólusú egyenáramú megszakítógyárként Kínában található, a PUGAO (Mora) többpólusú kisfeszültségű kapcsolókat gyárt, amelyek a pozitív és negatív vezetékek egyidejű megszakítására szolgálnak; ez a 2P hőmágneses megszakító automatizált ponthegesztésre és nagy kapacitású kettős mágneses ívkamrákra támaszkodik, hogy megbirkózzon az igényes távközlési és fotovoltaikus igényekkel.

Műszaki meghatározás

A C65 2 pólusú egyenáramú megszakító egy integrált elektromechanikus biztonsági eszköz, amely a magasabb feszültségű egyenáramú (DC) hurkok kezelésére és megszakítására készült, akár 500 V-ig. Míg az egypólusú alternatívák csak a vonal egyik oldalát szakítják meg, a 2 pólusú konfiguráció egyszerre kezeli a pozitív és negatív vezetékeket is. Ez a kétvonalas megszakítás teljes galvanikus leválasztást biztosít, és kulcsfontosságú a földeletlen úszó hálózatok számára.

2P miniatűr megszakítónk két független pólust köt össze belső közös kioldó mechanizmussal. Ha valamelyik pólus hibát észlel, mindkét vezeték azonnal kinyílik, megakadályozva a feszültség visszatáplálását a fennmaradó vezetéken.

500 V-os úszó napelem tömbök

Azokban a napelemes rendszerekben, ahol a rendszer feszültségét megnövelik az inverter hatékonyságának maximalizálása érdekében, a negatív vezeték földelése gyakran nem praktikus. A C65 2 pólusú egyenáramú megszakító egy PV string pozitív és negatív kimenetére van bekötve. Mindkét polaritás leválasztásával teljesen kiküszöböli a földelési ütés veszélyét a nappali karbantartási hurkok során.

Nagy kapacitású akkumulátoros energiatároló rendszerek

Az ipari akkumulátorbankok és a hálózaton kívüli napelemes tároló konfigurációk gyakran 120–400 V egyenáramú beállításokkal működnek. Az egypólusú készülék nem tudja biztonságosan megszüntetni a kettős földelési hibát ezekben az áramkörökben. Ennek a 2 pólusú rendszernek a megvalósítása biztosítja, hogy az akkumulátorházban bárhol előforduló rövidzárlatok tiszta, átfogó leállást váltsanak ki.

Elektromos járművek gyorstöltési infrastruktúrái

A kereskedelmi gyorstöltő állomások nagyfeszültségű egyenáramú utakat használnak az energia átvitelére a járművek akkumulátoraiba. Ez a megszakító helyi leválasztási ellenőrző pontként működik a belső egyenirányító aláramköre és az elsődleges adagolókábel között, így a szerviztechnikusok mechanikus módszert biztosítanak az összes tápvezeték egyidejű lekapcsolására.

Műszaki előírások

Az alábbiakban felsorolt ​​teljesítményhatárokat és nyersanyagokat a gyártási emeletünkön található automatizált tesztelő munkaasztalok ellenőrzik:

A C65 2 pólusú egyenáramú megszakító műszaki előnyei

1. Kétpólusú szinkron kioldó összekötő

Ha nagyfeszültségű rövidzárlat történik az egyik sínen, az aszimmetrikus feszültségcsúcs károsíthatja az invertereket vagy az adatszervereket. A C65 2 pólusú egyenáramú megszakítónk belső mechanikus kioldórúddal rendelkezik, amely összeköti mindkét belső pólust. Még akkor is, ha a rövidzár kizárólag a pozitív sínen történik, a belső összeköttetés mechanikusan kényszeríti mindkét pólust 5 ezredmásodpercen belül kinyitni, eltávolítva a potenciális veszélyvektorokat a teljes részáramkörből.

2. Sorozathoz csatlakoztatott állandó mágneses ívoltás

A magasabb egyenfeszültség hosszabb, intenzívebb elektromos íveket generál, amikor az érintkezők szétválnak. Ennek ellensúlyozására a 2P megszakítónk az áramutat két különálló ívkamrán sorba kapcsolva vezeti át. Minden kamra beépített állandó mágneseket tartalmaz, amelyek elektromágneses erőt használnak az ív megfeszítésére, és két különálló 9 lemezes acél hűtőrácsba tolják. Ez a kétkamrás kialakítás megosztja az ívfeszültséget, és gyorsabban kioltja az 500 V DC energiát, mint az egypólusú elrendezés.

3. Automatizált gyártás és következetes kalibrálás

A belső összeállítás eltérései az egyik pólus lemaradását okozhatják egy kioldási esemény során, ami átmeneti vonalkiegyensúlyozatlanságot okozhat. A PUGAO (Mora) kiküszöböli ezt az emberi változót azáltal, hogy teljesen automatizált gyártósort használ miniatűr megszakítóinkhoz. A lyukasztást, a ponthegesztést és a belső alkatrészek elhelyezését automatizált gépek kezelik, biztosítva az azonos belső ellenállásokat és a szinkron mechanikai időzítést mindkét póluson.

Általános diagnosztikai megoldások

• Az áramköri megszakító azonnal lekapcsol, ha 'ON' állásba kapcsolja Kiváltó ok: Közvetlen rövidzárlat van a pozitív és negatív elosztóvezetékek között, vagy földelési hiba lépett fel egy földeletlen rendszerben. Megoldás: Válassza le a megszakítót. Használjon szigetelési ellenállás-mérőt (megohmmérőt) az alsó kábelkötegben a rövidre zárt vezetékek vagy a törött szigetelőköpenyek megkereséséhez. Győződjön meg arról, hogy a teljes folyamatos áram nem haladja meg a névleges névleges értéket.

• Helyi olvadás vagy perzselés jelenik meg az egyik csatlakozóporton Kiváltó ok: A sorkapocscsavart nem húzták meg az ajánlott nyomatékkal a telepítés során, vagy a nem megfelelő vezetékméretek miatt a rézszálak meglazultak. Megoldás: Vágja le az elszenesedett vagy oxidált kábelvégeket. Csupaszítsa le újra a szigetelést, helyezze be teljesen a tiszta huzalmagot az alagút típusú kapocsbilincsbe, és egy kalibrált szerszámmal húzza meg a csavart 2,5 Nm-re.

Műszaki GYIK

Miért kell egy 500 V-os egyenáramú rendszernek 2 pólusú megszakítót használnia ahelyett, hogy két egypólusú megszakítót egymás mellé kell kötni?

A független egypólusú megszakítók nem rendelkeznek belső mechanikus csatlakozással. Ha hiba lép fel, az egyik megszakító egy ezredmásodperc töredékével nyithat ki a másik előtt, vagy az egyik megszakító nem kapcsol ki teljesen. Ez a szemközti sín teljesen feszültség alatt marad, és visszatáplálja a feszültséget a rendszerbe, ami veszélyezteti a szervizszemélyzetet és károkat okoz a berendezésben.

Mi történik a kétíves kamrák belsejében, ha a bejövő pozitív és negatív vonalak keresztbe vannak kötve?

A kereszthuzalozás megváltoztatja az áramhurok irányát a belső alkatrészeken keresztül. Amikor az érintkezők eltörnek, a belső állandó mágnesek lefelé húzzák az elektromos ívet a mechanikus reteszelő mechanizmusok felé, ahelyett, hogy az acél hűtőrácsokba tolnák fel. A beszorult ív gyorsan megolvasztja a belső alkatrészeket és a PA66 külső házat.

Hogyan befolyásolja ennek a 2 pólusú eszköznek a teljesítményét a kültéri napelem-kombinátor burkolataiban fellépő magas környezeti hő?

A bimetál termikus túlterhelési elemeink szabványos 30°C-os alapértékre vannak kalibrálva. Ha a rossz szellőzés és a környezeti hő együttesen a belső hőmérsékletet 55 °C-ra emeli, a C65 2 pólusú egyenáramú megszakító belsejében lévő belső elemek az ütemterv előtt kitágulnak. Ez az effektív termikus kioldási küszöböt a névleges adattábla értékének körülbelül 83%-ára tolja le, amihez vagy aktív szellőztetésre, vagy a célterhelés csökkentésére van szükség.
