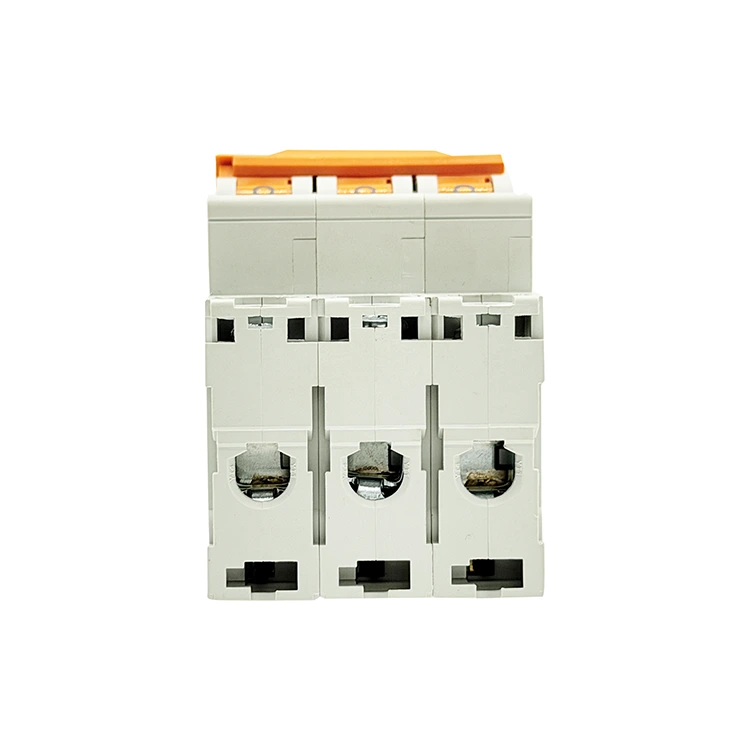

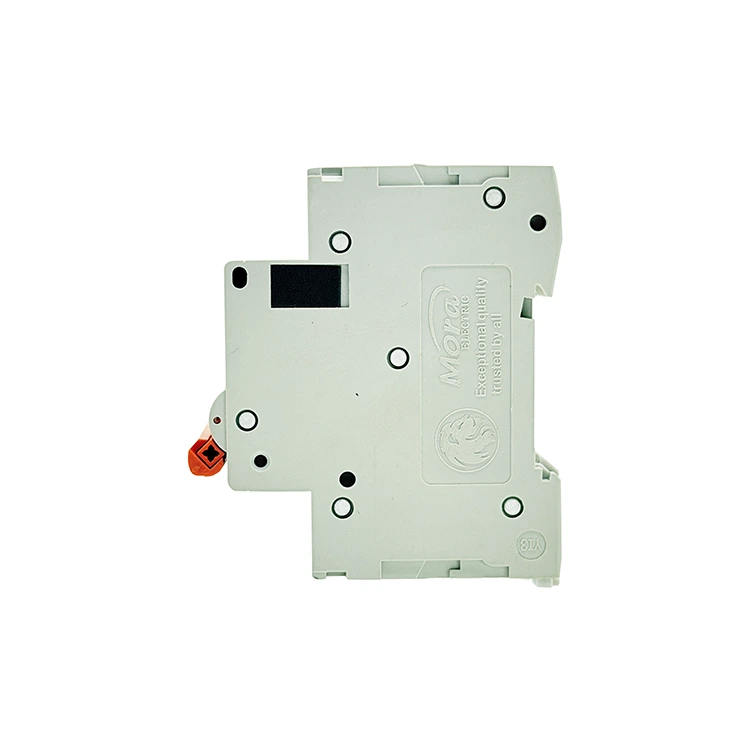

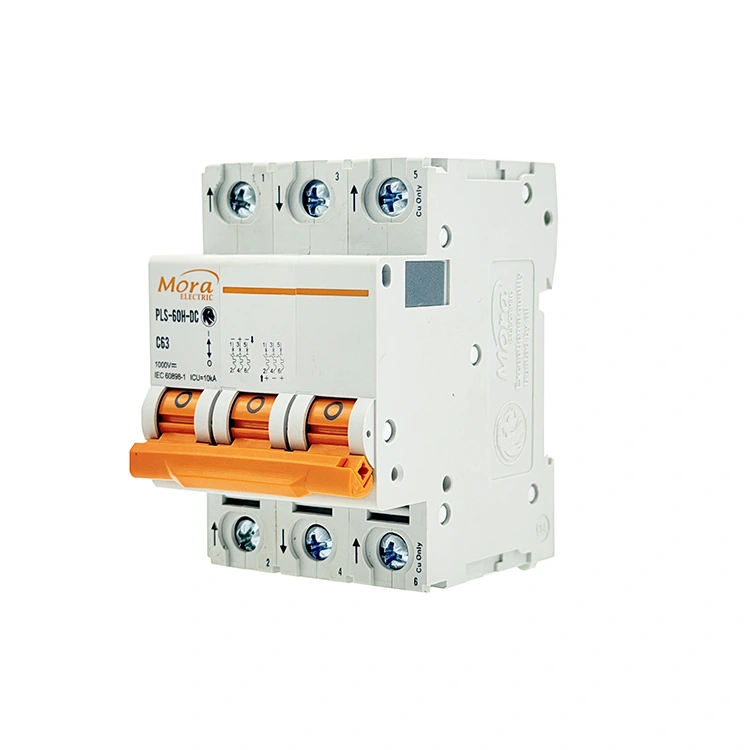

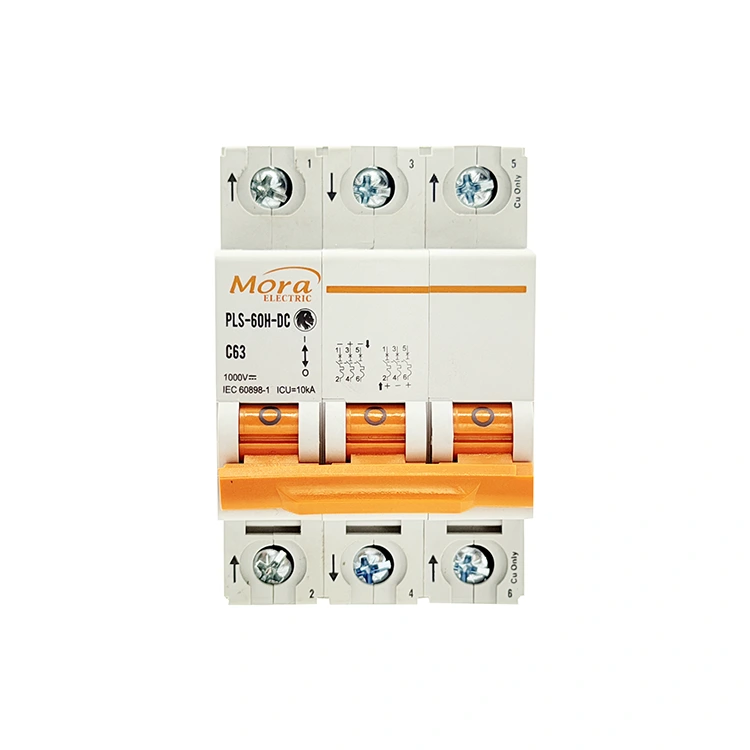

C65 3 pólusú egyenáramú megszakító

A Kínában működő C65 3 pólusú egyenáramú megszakító gyárként működő PUGAO (Mora) robusztus, 3 pólusú elektromos kapcsolókat gyárt, amelyek több nagyfeszültségű egyenáramú út egyidejű megszakítására optimalizáltak; ez a 3P megszakító automatizált alkatrész-kalibrációt és három állandó mágneses ívoltó kamrát használ a speciális hálózaton kívüli és ipari közüzemi tárolási igények kielégítésére.

Valójában hol telepítenek a mérnökök egy 3P DC kapcsolót?

A szabványos, alacsonyabb feszültségű napelemes rendszerek általában 250 V vagy 500 V DC feszültséggel zárnak le, lehetővé téve az egyszerű egy- vagy kétpólusú huzalozást. A nagyméretű ipari kereskedelmi napelem-tömbök, a hálózaton kívüli mezőgazdasági rendszerek és a nagy központi távközlési létesítmények bővülésével azonban a rendszermérnökök olyan egyedi tervezési döntésekkel szembesülnek, amelyek 3 pólusú konfigurációt igényelnek, mint például a C65 3 pólusú egyenáramú megszakító.

750V DC nagyfeszültségű soros összeköttetés

A kimeneti hatékonyság maximalizálása és a rendszervonali átviteli veszteségek nagy távolságokon történő korlátozása érdekében a mérnökök gyakran úgy döntenek, hogy a napelemsorokat hosszú sorozatban futtatják. Ez a halmozás akár 750 V DC nyitott áramköri feszültséget hajt meg. Mivel a szabványos egyedi megszakítókamrák darabonként 250 V-ra vannak méretezve, a 3P egység lehetővé teszi a mérnökök számára, hogy a pozitív vezetéket két póluson keresztül hurkolják át soros huzalozási mintában, miközben a negatív vezetőt a harmadik póluson vezetik át. Ez egyenletesen osztja el az elektromos feszültséget mindhárom mikrokörnyezet között.

Háromvezetékes lebegő egyenáramú hálózatok

Egyes nagy teherbírású ipari feldolgozóberendezések és bányászati ​​szállítóberendezések speciális középső vagy háromvezetékes földeletlen egyenáramú elosztási topológiát használnak (pozitív, negatív és semleges/földi referenciavezetékekből). Egy 3 pólusú védőkapcsoló egyidejűleg leválasztja mind a három különálló áramvezető vezetéket hiba esetén, megszakítva a szabálytalan szórt visszatérő áramok lehetőségét.

Kettős forrású akkumulátor tároló biztonsági mentés elkülönítése

A lokalizált távközlési kapcsoló csomópontokban egyetlen 3 pólusú hardveres ház konfigurálható az osztott busz elrendezésének kezelésére – például két külön pozitív bejövő akkumulátor bankvonal átkapcsolására egyetlen közös közös visszatérő vonal mellett. Ez csökkenti a panelek helyigényét a szűkös berendezési állványokon belül.

Teljesítményképességek

Az alábbiakban meghatározott működési küszöbértékeket és mérnöki anyagokat szigorúan betartjuk az automatizált minőségellenőrző asztalainkon:

Milyen technológiák akadályozzák meg a belső érintkezők fúzióját 750 V-on?

1. Háromszoros állandó mágneses fúvottívű rendszerek

A nagyfeszültségű egyenáramú ívek nem keresztezik a természetes nulláramú állapotot, vagyis képesek fenntartani egy magas hőmérsékletű plazmacsatornát a nyitóérintkezők között, amely könnyen megolvasztja a szabványos rézkomponenseket. Ennek megoldására a C65 3 pólusú egyenáramú megszakítónk független állandó mágneseket tartalmaz mindhárom különálló pólusán. Ezek a mágnesek erős helyi mágneses teret hoznak létre, amely taszítja az ívet, fizikailag elfújja azt az érintkezőbetétektől, és mélyen egy 9 lemezes acél hűtőrácsba vezeti. Ez a művelet 5 milliszekundumon belül felosztja és kioltja az ívet.

2. Szinkron mechanikus reteszt

Ha az egyik pólus késlelteti a nyitást egy nagyfeszültségű hiba során, a fennmaradó pólus viseli az elektromos feszültség legnagyobb részét, ami a kapocs kiégését okozza. A PUGAO (Mora) ezeket a megszakítókat merev belső mechanikus összekötő rúddal építi, amely mindhárom pólusú almechanizmust összeköti. Ha egy rövidzárlati hiba kiváltja a mágneses kioldótekercset bármelyik pólusban, a közös kioldó összekötő rúd mindhárom pólust egyidejű leesésre kényszeríti, megelőzve a veszélyes egyvonalas feszültség alatti állapotokat.

3. Precíziós gyári ponthegesztési vezérlés

A többpólusú megszakítókon belüli sorkapocs-ellenállás eltérései egyenetlen árameloszláshoz és lokális forró pontokhoz vezetnek az elosztódobozokon belül. 5000 négyzetméteres gyártóüzemünk automatizált mikromegszakító gyártósor alkalmazásával elkerüli ezt a problémát. Az automatizált lyukasztó- és ponthegesztőgépek a belső söntöket és a rézérintkező-szerelvényeket pontosan rögzítik, így mindhárom póluson azonos belső ellenállási szintet biztosítanak.

Hibaelhárítási útmutató összetett terepi problémákhoz

• A C65 3 pólusú egyenáramú megszakító kapcsolókarja automatikusan visszaáll a középső helyzetbe a rendszer első indításakor

Miért történik ez:A belső mechanikus retesz leesik, ha lefelé irányuló rövidzárlat van jelen, vagy a pozitív soros áthidaló vezetéket rosszul csatlakoztatták egy negatív érintkezőhöz, ami rövidzárlatot hoz létre a pólusokon.

A javítás módja:Teljesen válassza le a fő áramkört. Ellenőrizze a hurokáthidaló konfigurációját a sorozatvázlat alapján. Használjon szigetelési ellenállás-vizsgálót az alsó vonalakon, hogy megkeresse a rövidre zárt vezetékeket vagy a szigetelés szakadásait, mielőtt megpróbálná visszakapcsolni a kapcsolót.

• Az egyik pólusú port magas hőmérséklet-emelkedést mutat a szomszédos csatlakozókhoz képest

Miért történik ez:Az adott porthoz tartozó kapocscsavar alul volt meghúzva a helyszíni beállítás során, vagy az alagútbilincsben lévő huzalszálak egyenetlenül összenyomódnak.

A javítás módja:Állítsa le az erőátvitelt. Távolítsa el a vezetéket a forró nyílásból, ellenőrizze a rézszálakat ívív sérülés vagy oxidáció szempontjából, vágja le, és szükség esetén vágja le újra a kábelt, helyezze vissza, és kalibrált nyomatékkulccsal húzza meg a csavart 2,5 Nm nyomatékkal.

Mérnöki és alkalmazási GYIK

Miért képes egy 3P DC megszakító nagyobb feszültséget kezelni, ha soros hurok konfigurációban van bekötve?

A mini megszakító minden független póluskamrája úgy van kialakítva, hogy hibaállapotok esetén biztonságosan kioltsa akár 250 V egyenfeszültséget is. Azáltal, hogy a pozitív áramút két különálló póluson sorba húzódik, mielőtt az kilép az inverterbe, az ívesemény során az érintkezőkön fellépő teljes feszültség 500 V-ról kamránként 250 V-ra oszlik, így a rendszer könnyedén kezelheti a magasabb általános feszültségeket.

Milyen működési következményekkel jár a pozitív hurok áthidaló kihagyása és három különálló szoláris szál bekötése a három különálló póluson?

Ha három független szálat vezet át egyetlen megszakító házon anélkül, hogy sorba kötné őket, akkor az egyes húrok maximális névleges feszültségének 250 V DC alatt kell maradnia. Ha bármely egyedi húr túllépi ezt a küszöbértéket, és hibát észlel, az egypólusú kamrája nem képes a keletkező nagyfeszültségű ív kioltásához szükséges feszültségfelosztásra, ami a ház belső tönkremeneteléhez vezet.

Hogyan befolyásolja a nagy napsugárzásnak való folyamatos expozíció a belső bimetál szalag kalibrációját egy lezárt kombináló burkolaton belül?

A bimetál szalagjaink 30°C-os ellenőrzött gyári alaphőmérsékleten vannak kalibrálva. Ha egy nem szellőztetett kültéri kombinálódobozba zárják, ahol a napenergia akár 55°C-os belső környezeti feltételeket is előállít, a C65 3 pólusú egyenáramú megszakító belsejében lévő bimetál csíkok idő előtt kitágulnak. Ez a tényleges termikus túlterhelés kioldási pontot a névleges névleges áram 83-85%-ára csökkenti. Ennek ellensúlyozására a mérnököknek vagy passzív hűtőrácsokat kell beépíteniük, vagy meg kell méretezni a megszakító névleges értékét a rendszer tervezésének kezdeti szakaszában.
