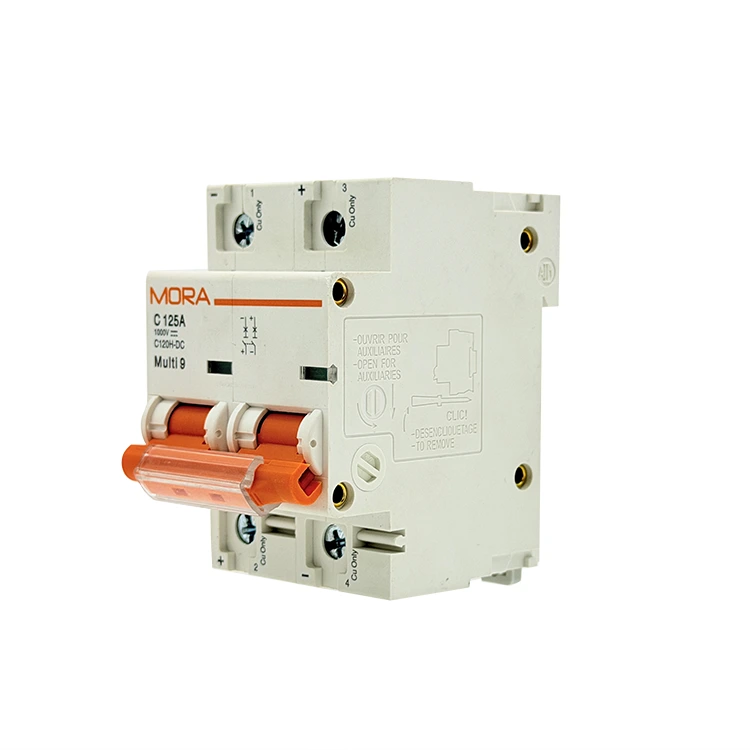

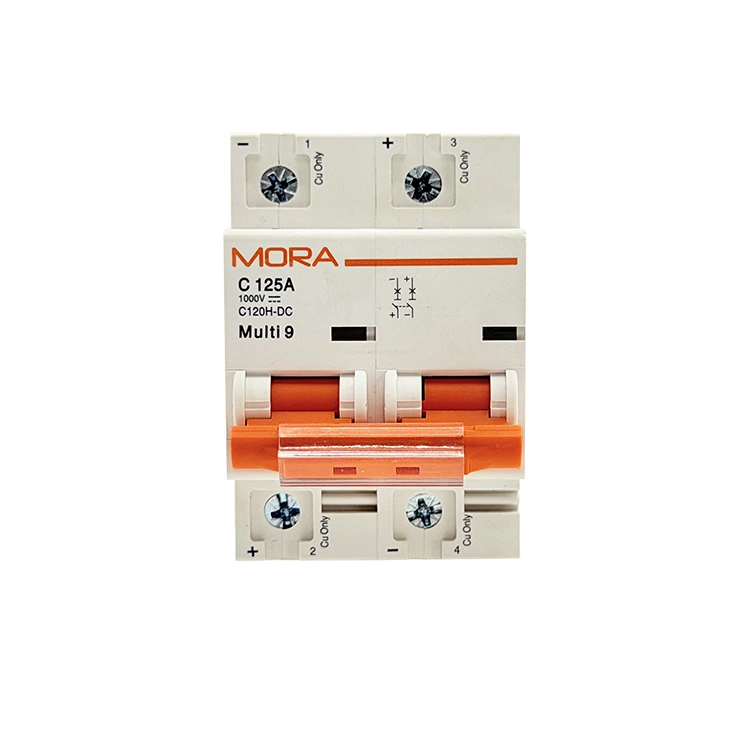

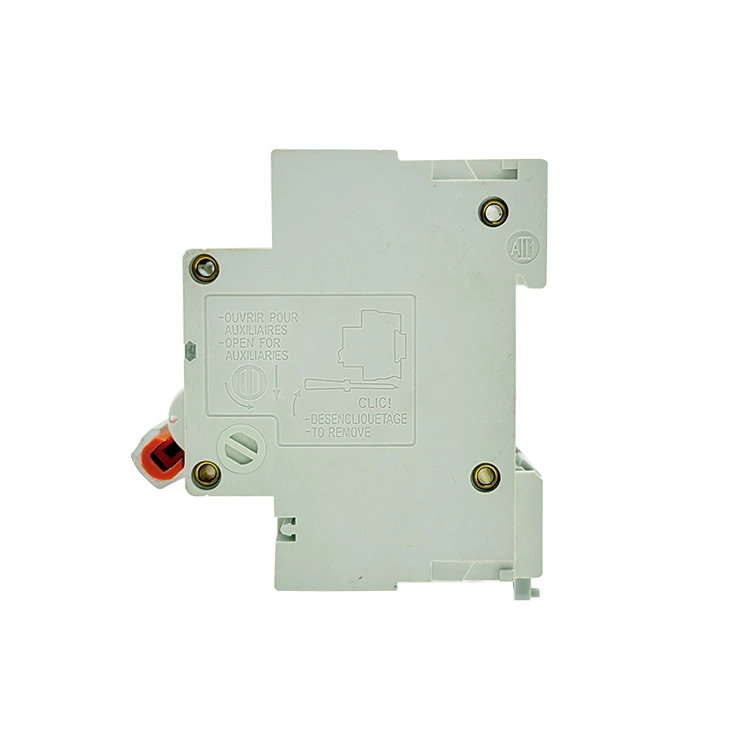

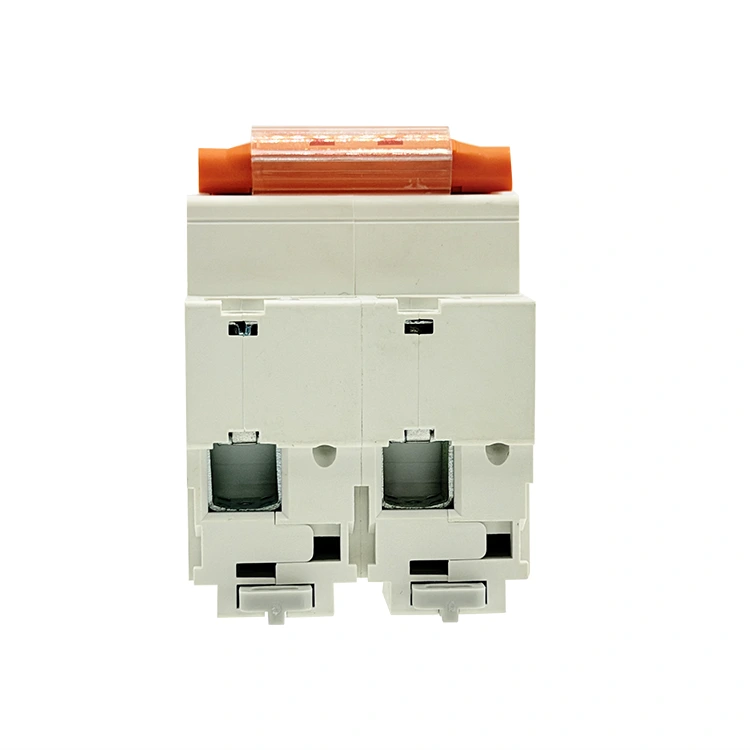

NC sorozatú 2P DC miniatűr megszakító

Mint egy fejlett NC Series 2P DC miniatűr áramkör-megszakító gyár Kínában, a PUGAO (Mora) nagy teljesítményű kétpólusú védőkapcsolókat gyárt, amelyek fokozott megszakítóképességgel és áramvonalas moduláris kerettel rendelkeznek. Minden egység automatizált ponthegesztést és optimalizált kettős állandó mágneses ívvezetőket használ a kritikus telekommunikációs, energiatárolási és kereskedelmi napenergia-infrastruktúra védelmére.

Miben különbözik az NC sorozat a szabványos DC megszakítóktól?

Az ipari egyenáramú hálózatok gyorsan fejlődnek, egyre nagyobb energiasűrűség és szűkebb szekrénykonfiguráció felé haladnak. Míg a hagyományos lakossági minőségű megszakítók csökkentik a hőleadást, ha zsugorítják, az NC Series 2P DC miniatűr áramkör-megszakító egy újratervezett belső szerkezeti architektúrával rendelkezik, amelyet kifejezetten a nagy megbízhatóságú kereskedelmi műveletekhez építettek.

A kétpólusú fizikai szigetelésnek egy helytakarékos moduláris vázba történő integrálásával az NC sorozat minimalizálja az elosztótáblákon belüli előlap-ingatlanokat, miközben megnöveli a belső kúszótávolságot – a szigetelőanyag felületének legrövidebb útját két vezető rész között – a helyi nyomkövetési hibák elkerülése érdekében.

Nagy sűrűségű napkollektor-agyak

A modern napelemes berendezésekhez kompakt alkatrészekre van szükség, hogy több húrbemenetet illesszen be a kisebb kültéri házakba. Az NC sorozat tiszta egymás melletti tömbcsoportosítást tesz lehetővé, egy 600 V-os egyenáramú szál pozitív és negatív visszatérő sínjeit egyaránt kezeli egy kompakt házprofilban anélkül, hogy az oldalsó szellőzés feláldozása lenne.

Központosított távközlési akkumulátor bankok

A stabilizált, alacsony-közepes feszültségű akkumulátorokkal működő kommunikációs rendszereknél létfontosságú a hiba elhárítása a teljes rack leejtése nélkül. Ez a miniatűr megszakító független leágazó áramköri védelmet biztosít, azonnal leválasztja az egyes akkumulátorsorokat vagy a töltőmodulokat, miközben a szomszédos műveletek feszültség alatt maradnak.

Anyagspecifikációk

A következő mérnöki mátrix az automatizált gyári tesztelési sorainkon keresztül ellenőrzött alapműködési paramétereket képviseli:

Hogyan éri el az NC sorozat a 10 kA megszakítási kapacitást?

1. Kettős erejű mágneses kifújó csatornák

Magasabb, akár 600 V DC feszültségen az elektromos ív rajzolása könnyen tartós ívplazmaeseménysé alakulhat, amely teljesen megolvasztja a szabványos megszakító érintkezőket. Az NC Series 2P DC miniatűr áramkör-megszakító ezt az érintkezési útvonal mindkét oldalára beágyazott kettős nagy szilárdságú állandó mágnessel küzdi le. Amikor az érintkezők szétválnak, ezek a mágnesek irányított mágneses teret hoznak létre, amely azonnal megnyújtja az ívet, lenyomja az ezüst párnákról, és egy nagy teherbírású, 11 lemezes acél íves csúszdába fújja, ahol 4,5 ezredmásodperc alatt széthasad és lehűl.

2. Nagy sebességű mechanikus kioldó keresztkötés

A pozitív és negatív sínek két különálló pólusra való felosztása azt jelenti, hogy mindkét útvonalnak pontosan ugyanabban az időben kell kinyílnia. Az NC sorozat belső térhálós kioldórudat használ, amely rögzíti a két mechanikus mechanizmust. Ha a pozitív oldalon túláramhiba lép fel, a belső rúd pontosan ugyanabban a pillanatban mechanikusan kioldja a negatív pólust, teljes galvanikus leválasztást biztosítva és megakadályozva a veszélyes feszültség visszatáplálást.

3. Automatizált lézeres ponthegesztés és kalibrálás

A kézi alkatrészek összeszerelése olyan szerkezeti eltéréseket vezet be, amelyek egyenetlen belső ellenállást okozhatnak a két pólus között. A PUGAO (Mora) kiküszöböli ezt az emberi változót azzal, hogy az NC sorozatot egy teljesen automatizált mikromegszakító gyártósoron gyártja. A fejlett lézeres ponthegesztőgépek a réz söntöket, bimetálokat és mágnestekercseket precíz geometriai beállításba rögzítik, így biztosítják a kiegyensúlyozott belső ellenállásokat és az illeszkedő kioldási görbéket minden gyártási tételben.

Helyszíni telepítési protokoll

1. Ellenőrizze a nulla feszültséget:Áramtalanítsa a hurkot. Nyissa ki az összes felfelé irányuló szoláris leválasztó kapcsolót vagy akkumulátor leválasztó linket. Használjon digitális multimétert a pozitív és negatív bejövő kábelek tesztelésére, és ellenőrizze, hogy van-e 0 V, mielőtt behelyezi a vezetékeket a terminálportokba.

2. Pattintsa rá a DIN-sínre:Sínrögzítés. Akassza az NC sorozatú keret felső hátsó tartóját egy szabványos 35 mm-es DIN-sínre. Erősen nyomja le a burkolat alsó szélét, amíg a rugós műanyag csúszka szorosan a sínhez nem pattan.

3. Állítsa be a polaritásjelzőket:Polaritás Match. Vizsgálja meg az NC Series 2P DC miniatűr áramkör-megszakító elülső oldalán található (+) és (-) szimbólumokat. Csatlakoztassa a bejövő pozitív kábelt az 1. pólus tetejéhez (pozitív jelöléssel), a bejövő negatív kábelt pedig a 2. pólus tetejéhez (negatív jelzéssel). Figyelmeztetés: Ennek az elrendezésnek a megfordítása megakadályozza, hogy a belső mágnesek az ívet a hűtőcsatornákba nyomják.

4. Nyomatékú csatlakozócsavarok:Biztonságos kapcsolat. Helyezze be teljesen a tisztán lecsupaszított rézhuzalmagokat a fogazott alagútbilincsekbe. Egy kalibrált nyomatékú csavarhúzóval húzza meg a kapocscsavarokat 2,0–2,5 Nm nyomatékkal. A laza kapocscsatlakozások helyi hőt termelnek, ami idő előtti hőkioldáshoz vezet.

Alkalmazás GYIK

Mi teszi biztonságosabbá az NC sorozat 10 kA-es megszakítási kapacitását, mint az akkumulátorrendszerek szabványos 6 kA-es alternatívái?

Az akkumulátorbankok hatalmas rövidzárlati áramot képesek leadni ezredmásodperceken belül közvetlen hiba esetén. A mindössze 6 kA névleges teljesítményű megszakító kontakthegesztést vagy háztörést tapasztalhat, ha a hiba energiája meghaladja a mechanikai határait. Az NC Series 2P DC miniatűr áramkör-megszakító továbbfejlesztett 10 kA-es besorolása biztosítja, hogy biztonságosan meg tudja szüntetni ezeket a súlyos, nagy energiájú akkumulátor rövidzárlatokat anélkül, hogy tönkretenné a megszakító házát vagy a közeli alkatrészeket.

Az NC sorozatú 2P megszakító beköthető soros hurokba a nagyobb egyenfeszültségek kezelésére?

Igen. Ha a rendszer feszültsége meghaladja az egypólusú névleges értéket, a pozitív vezetéket sorosan átvezetheti mindkét póluson (az 1. pólus tetejére lépve, az 1. pólus aljáról a 2. pólus tetejére ugrással és a 2. pólus aljáról való kilépéssel). Ez felosztja a teljes feszültséget két különálló ívkamra között, lehetővé téve a megszakító számára, hogy biztonságosan kezelje a magasabb általános feszültségeket.

Hogyan kell a tervezőmérnököknek figyelembe venniük a magas környezeti hőt a zárt kültéri házakban?

A belső bimetál szalagok a gyári szabványos, 30°C-os alaphőmérsékletre vannak kalibrálva. Ha nem szellőztetett kültéri keverődobozba szerelik be, ahol a környezeti hő és a közvetlen napfény akár 55°C-os belső hőmérsékletet is növel, a bimetál elemek előre kitágulnak. Ez a tényleges hőkioldási pontot a névleges áram 83-85%-ára csökkenti. A kellemetlen kioldás megelőzése érdekében a mérnököknek vagy passzív hűtő lamellákat kell beépíteniük, vagy szabványos termikus leértékelési táblázatok alkalmazásával meg kell méretezni a megszakító besorolását.
