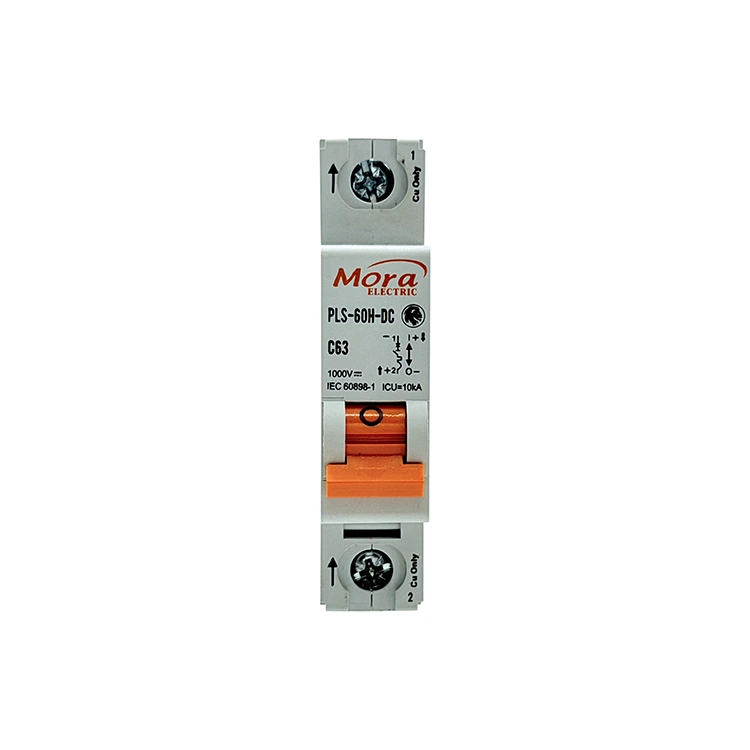

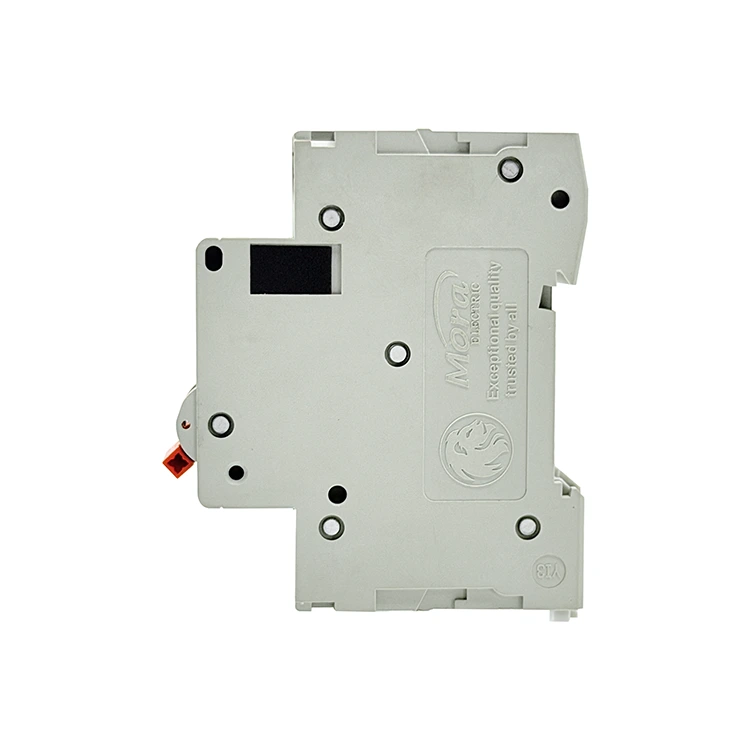

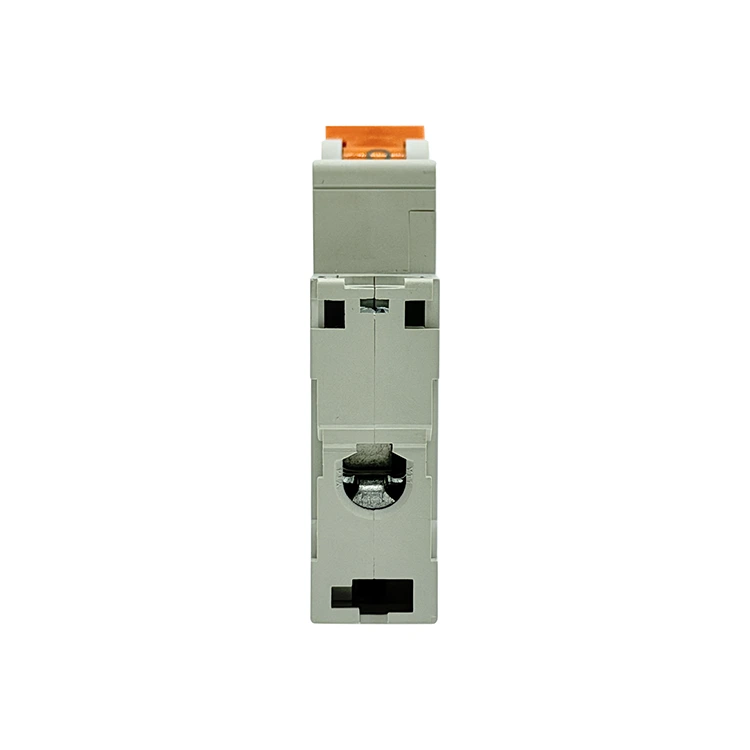

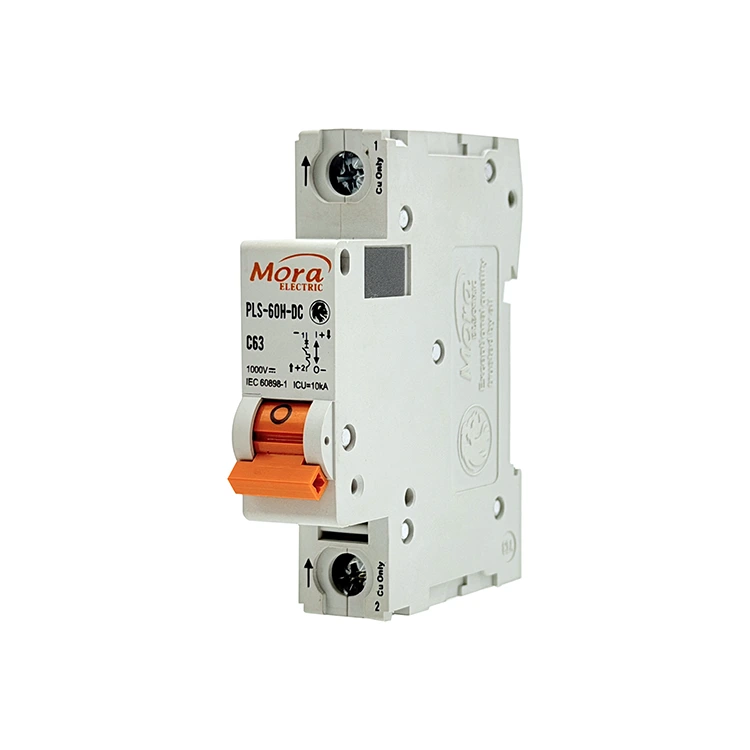

C65 1 pólusú egyenáramú megszakító

A PUGAO (márka: Mora) speciális C65 1 pólusú egyenáramú megszakító gyárként működik Kínában, és nagy teherbírású egypólusú kapcsolókat szállít, amelyeket kifejezetten egyenáramú alkalmazásokhoz terveztek; 1P hőmágneses megszakítónk állandó mágneses ívoltó rendszerrel rendelkezik, amely kiküszöböli a napelemes húrok és távközlési hálózatok érintkezéseinek égését.

Műszaki meghatározás és gyakorlati alkalmazások

A C65 1 pólusú egyenáramú megszakító egy mechanikus kapcsoló, amelyet az egyfázisú egyenáramú elektromos hurkok védelmére terveztek. A váltakozó áramú (AC) vezetékektől eltérően az egyenáramú hurok nem rendelkezik természetes nulla-keresztezési ponttal. Amikor az érintkezők terhelés alatt kinyílnak, a keletkező elektromos ív folyamatos és nagyon stabil.

Egypólusú megszakítónk leválasztja az egyenáramkör pozitív sínjét, célzott mechanikai erőt és mágneses gyorsítást használva a hibák megszakítására, mielőtt azok az egész rendszerre kiterjedő hőkárosodást okoznának.

Napelemes fotovoltaikus rendszerek

A lakossági és kereskedelmi szolárrendszerekben az egyedi panelsorok folyamatos egyenfeszültséget adnak ki. Ez a megszakító a kimeneti réteg kombinálódobozaiba van beépítve (12V és 250V DC között). Elszigeteli az egyes húrokat, megakadályozva, hogy az ellenáramú hibák vagy a rövidzárlatok átterjedjenek a szolárrendszeren.

Távközlési adatközpontok és UPS-rendszerek

A modern kommunikációs hardver 48 V-tól 110 V-ig terjedő egyenáramú akkumulátoros tartalék rendszereken működik. A C65 1 pólusú egyenáramú megszakító célzott védelmet nyújt az egyes berendezések rackjei számára, elkülönítve a helyi alkatrészek meghibásodását anélkül, hogy megszakítaná a szomszédos hálózati rendszerek áramellátását.

Ipari automatizálás

A lokalizált ipari egyenáramú vezérlőhurkok, anyagkezelő rendszerek és belső elektromos járművek akkumulátor-kezelő áramkörei egypólusú megszakítókat használnak, hogy különálló, biztonságosan elkülönített energiazónákat hozzanak létre a töltőmodulok és az elsődleges akkumulátortároló között.

Műszaki előírások

Az alábbi mátrix felvázolja a szabványosított működési határokat és az anyagösszetételeket, amelyeket minőség-ellenőrzési próbapadjainkon ellenőriztünk:

Alapvető műszaki előnyök

1. 5 ezredmásodperces mágneses íves oltás

Az egyenáramú ívek a másodperc törtrésze alatt tönkretehetik a rézérintkezőket, ha figyelmen kívül hagyják őket. Ennek megoldására a C65 1 pólusú egyenáramú megszakítónk két belső állandó mágnest tartalmaz. Ha hiba lép fel, és az érintkezők szétválnak, a mágneses tér kikényszeríti az ívet az érintkezési felületekről, és egy 9 lemezes acél hűtőrácsba hajtja. A rács felhasítja, lehűti és kioltja az ívet 5 ezredmásodperc alatt, minimálisra csökkentve az érintkezési felületek kopását.

2. Nagy pontosságú bimetál túlterhelés-szabályozás

A folyamatos túlterhelés fokozatosan rontja a vezetékek szigetelését, súlyos tűzveszélyt okozva. A PUGAO (Mora) kalibrált bimetál szalagokat használ, amelyek két, különböző hőtágulási sebességgel kötött fémből állnak. A folyamatos túláram felmelegíti a szalagot, ami előre láthatóan meghajlik és kioldja a kioldókart. Ez a mechanikus beállítás megakadályozza a rövid indítási tüskék által okozott téves kioldásokat, miközben megbízható szigetelést biztosít valódi túlterhelés esetén.

3. Automatizált ponthegesztés

A kézi belső összeszerelés változó csatlakozási ellenállásokhoz és inkonzisztens kioldási pontokhoz vezethet. Gyártóüzemünk automatizált ponthegesztő egységekkel felszerelt automatizált szerelősort használ. A belső réz söntök és kioldó mechanizmusok precíz pozícióba rögzítésével egységes belső ellenállást biztosítunk minden gyártási ciklusban, megakadályozva a helyi túlmelegedést az elosztószekrényeken belül.

Tereptelepítés

1. Válassza le az áramforrást:Biztonsági beállítás. Nyissa ki az elsődleges szolár leválasztó kapcsolót vagy az akkumulátor leválasztó biztosítékblokkot az áramlás irányában. A C65 1 pólusú egyenáramú megszakító hardver felszerelése előtt egy kalibrált digitális multiméterrel ellenőrizze, hogy van-e 0 V feszültség a bejövő vezetéken.

2. Rögzítse a DIN sínre:Ház összeállítás. Pattintsa rá a megszakító alját egy szabványos 35 mm-es DIN-sínre. Győződjön meg róla, hogy a felső és az alsó rugós rögzítőkapcsok szilárdan a helyükre rögzülnek, megakadályozva a mozgást a billenőkar működtetésekor.

3. Állítsa be a polaritásjelzőket:Kritikus lépés. Az egyenáramú megszakítók irányítottak. Keresse meg a terminálportok mellé bélyegzett (+) és (-) jelzőket. A pozitív bejövő tápvezetéknek be kell lépnie a kijelölt pozitív bemeneti kapocsba. Ennek a vezetéknek a megfordítása megakadályozza, hogy a belső mágnesek az elektromos ívet a hűtőrácsba vonják.

4. Nyomatékvezető kapcsok:Végső ellenőrzés. Helyezze be tisztán a csupaszított rézvezetékeket az alagút csatlakozóiba. Kalibrált nyomatékcsavarhúzóval húzza meg a kapocscsavarokat 2,0–2,5 Nm nyomatékkal. A laza csatlakozások helyi felmelegedést és idő előtti hőkioldást okoznak.

Műszaki és mérnöki GYIK

Miért nem használható ez az egypólusú DC megszakító szabványos AC elosztó vezetékben?

A belső ívelnyomó rendszer irányított állandó mágnesekre támaszkodik. Váltakozó áramú rendszerben az áram folyamatosan, másodpercenként 50-60-szor váltakozik az irányból. Ez a váltakozó áram az ívet kifelé, a műanyag burkolat felé kényszeríti, nem pedig befelé az acél hűtőrácsba, ami a héj katasztrofális meghibásodását okozza.

Mi okozza az egyenáramú megszakító vetemedését vagy megolvadását, ha a vezetékek polaritása véletlenül megfordul a helyszíni telepítés során?

Amikor a polaritás megfordul, a belső mágneses tér taszítja az elektromos ívet a hűtőrácstól, és közvetlenül az ezüstötvözet érintkezők felett tartja. A beszorult ív 1000°C-ot meghaladó helyi hőmérsékletet generál, megolvasztja a belső mechanizmusokat és a PA66 polimer burkolatot, ahelyett, hogy biztonságosan eloltana.

Hogyan változtatja meg a környezeti üzemi hőmérséklet egy lezárt kombinálódobozban a termikus kioldási küszöböt?

Bimetall szalagjaink 30°C-os alapkörnyezeti hőmérsékletre vannak kalibrálva. Ha egy lezárt elosztódoboz belseje a közvetlen napfény hatására eléri az 50°C-ot, a C65 1 pólusú egyenáramú megszakító belsejében lévő bimetál szalag előmelegszik, amitől a bélyegzett névleges áramának nagyjából 85-90%-án kiold. Magas hőmérsékletű környezetben javasoljuk a terhelés csökkentését vagy a kiválasztási paraméter felfelé állítását.
